[原创] creo工程图视图简化表示：电机铁芯工程图视图表达方式

发表于 2016-11-14 20:31:17 | 显示全部楼层 |阅读模式

本帖最后由西山住客于 2016-11-14 20:32 编辑

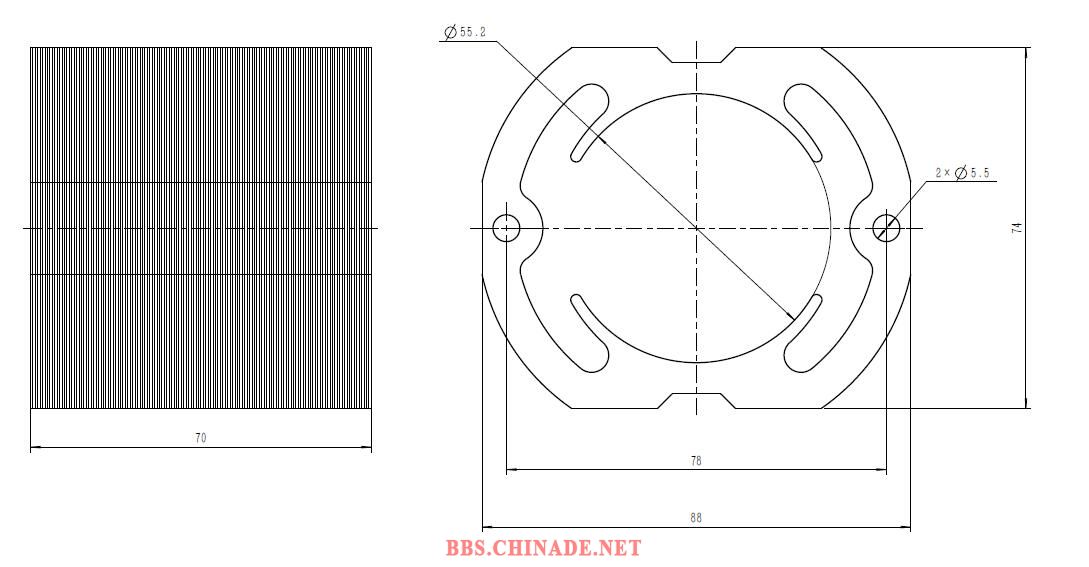

电机转子或定子铁芯都是有0.3到0.5等冲片组成，creo视图按正常投影会有很多线条，打印出来，会一片黑，难看。见下图

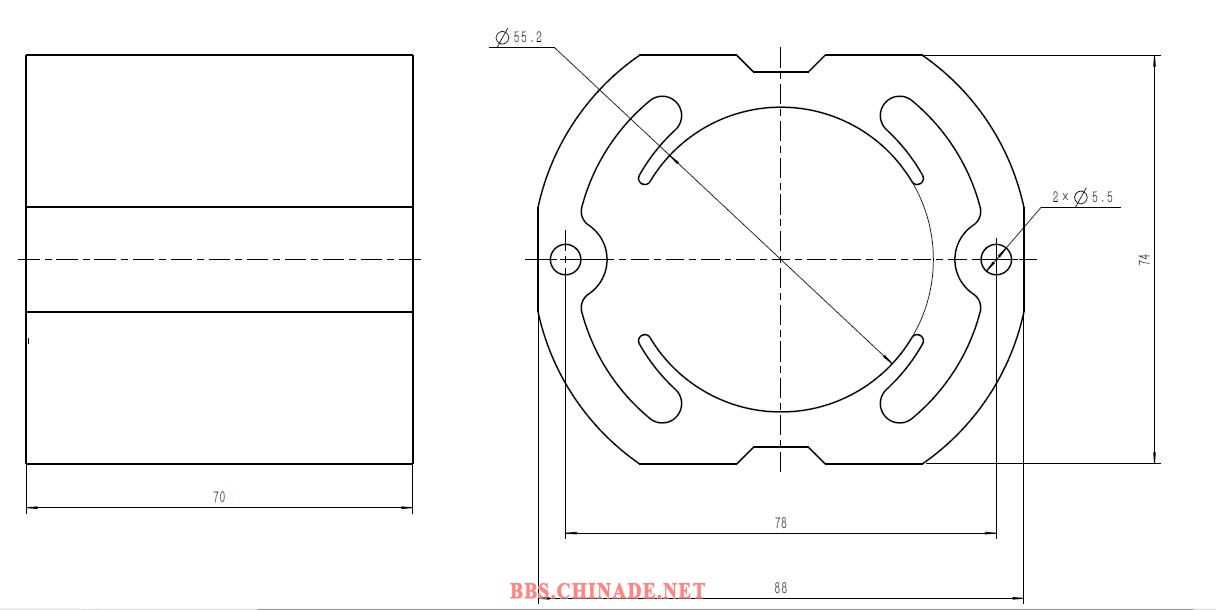

creo有没有办法做到如下图？

creo肯定会有办法的：

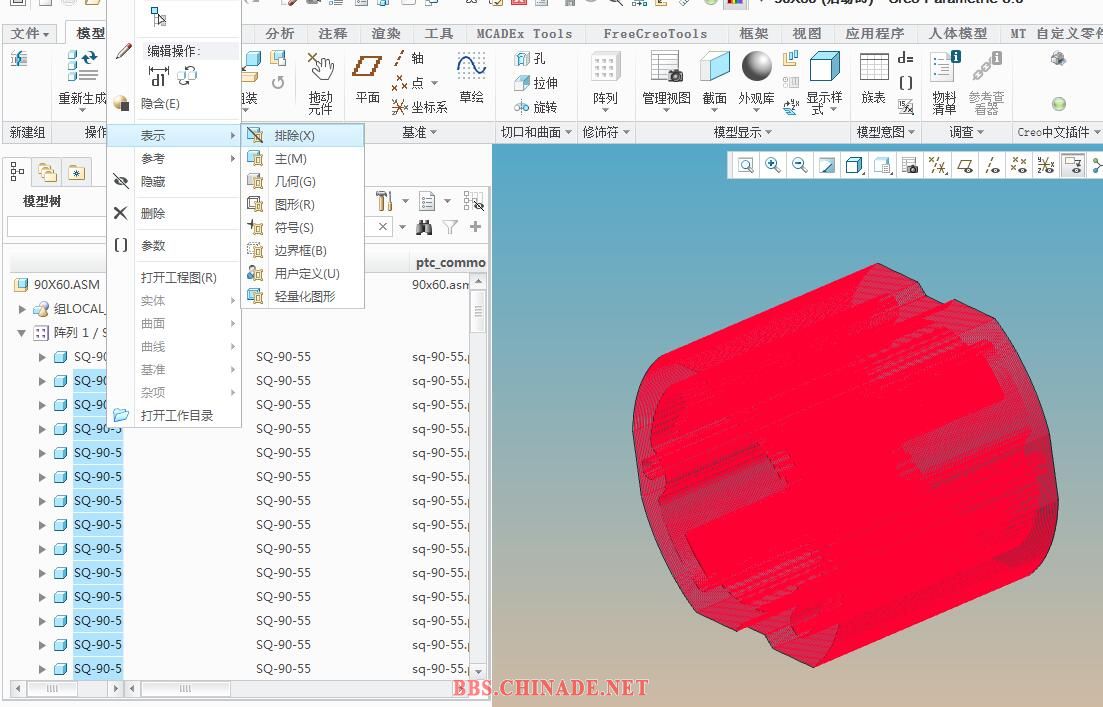

1、在3D里排除两端之间的冲片，保存简化视图：

游客，如果您要查看本帖隐藏内容请回复

2、投影视图，并选好简化视图

游客，如果您要查看本帖隐藏内容请回复

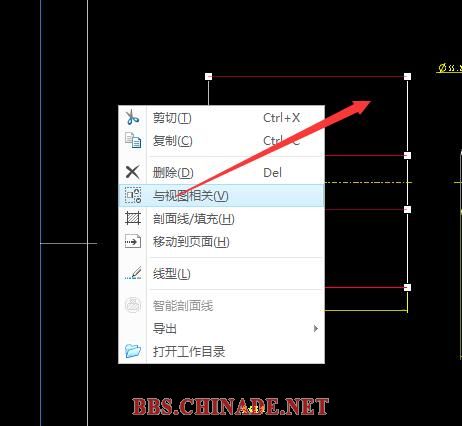

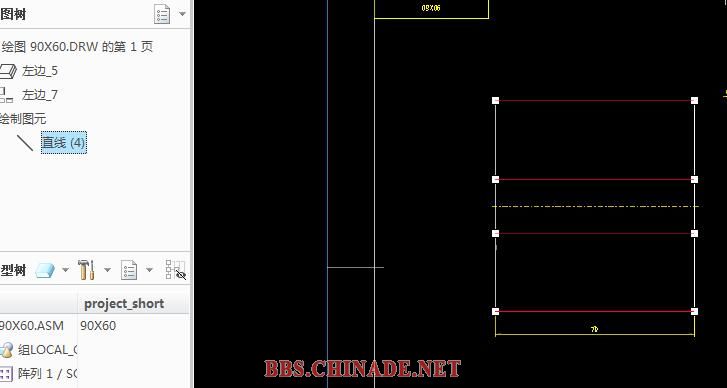

3、绘制主要轮廓线，并关联视图

表达方式, 电机, 工程
