creo工程图优越性

西山住客

      很多使用creo做设计的工程师，3D建模后，使用creo工程图模块创建各种视图、然后导出到autocad里进行编辑，标注尺寸、标注粗糙度、写技术要求，填写表格。理由是autocad里编辑自由。真是这样吗？下面，是我使用proe/creo工程图模块创建工程图的理由。
1、给你的creo创建好配置：
（1）图框格式文件（A0到A4）、3d模板、及3D模板同名工程图。这相当于你的autocad图框;
（2）配置好你的各种符号库，包括基本的粗糙度符号、自定义球标符号、形位公差符号、基准符号、焊接符号等，为以后实际工程图编辑提供各种符号支持。这相当于autocad的块文件；
（3）创建各种表格文件，包括标题栏、副标题栏、bom重复区域表。这类似于autocad里的属性块文件；
（4）配置好你的工程图配置文件*.dtl文件，这个文件主要是定义符合你的制图标准的文件，类似你的autocad的配置；
（5）配置好你的笔宽文件，控制你打印和PDF输出时，线宽，类似你是cad打印笔宽配置文件；
（6）配置好你的打印文件 *pcf文件，主要是控制打印输出；类似你的cad打印配置；
（7）输出配置文件dxf_export.pro，为了导出标准的dwg、dxf文件；
（8）配置好你的材料库。为你的零件指定材料，可以在你的工程图里自动填写重量和材料名；
（9）配置好你的config.pro文件。主是你的config要指定上面的文件；
2、一个好的配置，新创建一个3D文件后，其实已经在你的工作目录里也同时创建了一个同名工程图了。这个工程图包含了很多3D信息，例如图号、零件名、材料名、重量等；
3、视图的创建，大家都会；
4、如果你觉得现在的图框不太适合你的视图，更换图框非常方便，当然，组件如果你已经做好了球标排序，谨慎更换，组件更换后会导致球标重新排序；
5、如果你觉得视图需要根据图框修改比例，修改全局比例就好了，视图自动缩放；
6、4和5条，在cad里如果更换比例和图框，如果没有插件，其实很是麻烦，比例的修改，需要缩放图框大小、修改标注式样和文本大小；
7、关于各种剖面线的编辑，很多人觉得麻烦，其实只要知道什么材料用什么样的剖面形式就好了。cad处理剖面也是很麻烦的；
8、关于尺寸标注，其实creo很方便，一般只用一个命令就搞定了，特别是creo提供了iso公差标准，可以非常方便标注公差，不需要查表，更不需要手工填写什么上标、下标。autocad如果没有插件，那标注公差累死你；
9、形位公差，creo提供了系统几何公差和符号行位公差标注，灵活。不像cad需要去调用属性块，然后编辑；
10、粗糙度调用，也很方便，最大优点是如果某个特征已经不标注了粗糙度，再加粗糙度，原来的粗糙度就会自动删除了；
11、关于组件的bom，在工程图里是自动生成的，如果对应的元件做了修改，表里的值是自动更新的；autocad，需要一条条复制属性块，然后修改值，当然不能和对应的零件关联，填错了，就错了；
12、组件工程图里的球标可以自动生成，按照需要，可以排序，bom也会自动更新；
13、技术条件，提供了人工输入、文本导入和其它工程图中复制三种种方式，灵活方便。特别是文本导入，也可以保存备用；
14、creo提供多种格式输出：打印、PDF、Dwg、dxf等，为你和外部交流提供各种标准格式文件；
15、关于修改更新。我们设计修改是避免不了的，如果你3D做了修改，工程图会自动更新，这个是cad无法比的。
先写到这里，请各位多多指正，参数讨论吧

老段

说得不错

西山住客

prt0008.pdf (72.25 KB, 下载次数: 5)

2016-10-26 21:07 上传

点击文件名下载附件

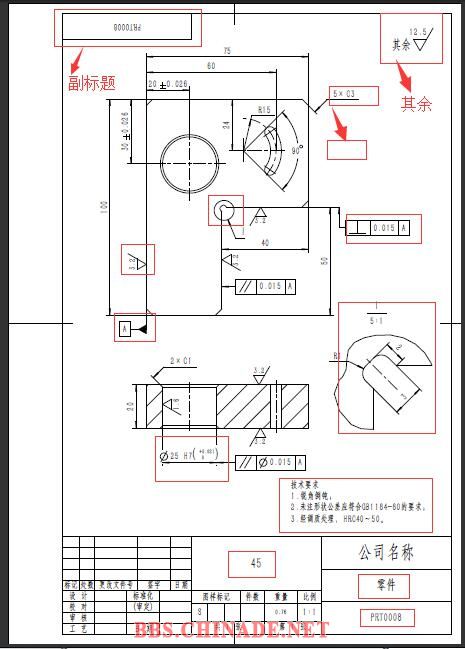

上图是用creo工程图模块做的工程图，个人觉得，比cad做的工程图要好多了；不管是操作上还是图面上：
1、图框里的参数都是自动从3D里关联的值，不需要手工在工程图里填写；
2、所有中心线都是显示的；
3、圆弧腰孔的中心线是采用画线、关联、转为中心线型；
4、所有粗糙度采用系统的粗糙度；
5、绝大部分尺寸采用显示；
6、显示好尺寸，利用尺寸清理，可以按照我们定义的尺寸间距排好，可能有的尺寸位置不太好，可以手工拖拉一下，非常方便；
7、里面的尺寸例如直径、半径、倒角等，格式符合标准，当然线性尺寸的尺寸线、箭头、界线、文本和尺寸线的距离也符合标准；
8、所有文本字体采用长仿宋体，字高3.5，当然字型和字高可以临时定义，不管你比例如何修改，都不会变化；
9、由于建模可能有些尺寸不合适，可以删除，然后手工标注；
10、尺寸公差采用系统的公差表；
11、基准采用系统的基准标注（可以在3D里或工程图里）；
12、几何工公差采用系统的；
13、技术要求，采用注释里的文本导入；
14、特殊加了一个局部放大视图，做这个视图非常方便，当然尺寸标注也很方便，直接显示或标注，不象cad，这时候还要修改标注样式，太麻烦了；
15、附件PDF是creo工程图里直接导出的，轮廓线是粗线，其它是细线，导出的pdf直接打印，工程图面符合标准。.这里说明一下，creo工程图打印或导出PDF，一般定义为白色线是粗线，其它是细线。

wyj

谢谢，学习了！

13247713161

装配图的标题栏和明细栏参数是如何配置的？软件如何才能自动读取材料、零件名称等？
谢谢

罗永祥

确实很好，慢慢的用CREO出图试试

汾阳郡

真的实用，跟进学习

a1999shun

CREO工程图

suxunyao

讲和好。值得一读

SENNA

这个好贴，赞一个
