有关可变扫描约束的问题?

hzengxin · 发表于 2016-8-19 21:33:27

本帖最后由 hzengxin 于 2016-8-19 21:39 编辑

对可变扫描，特别是零截面的，一个约束错了扫描就不成功：

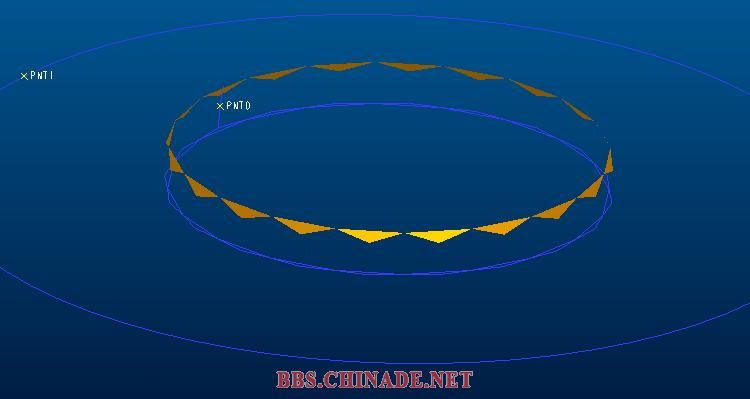

比如这个例子：

如果我截面这样做的话：（就失败！）

而如果是这样（加一条辅助线，然后约束辅助线的角度，就成功）

像这种简单的，还可以慢慢调下，如果碰到复杂的就很麻烦
我想问的是有没有专门介绍这种约束的教程

fe.prt.rar (121.32 KB, 下载次数: 10)
真的，碰到这种事情不是一二次了，前几天做成功了，过后做又不行，浪费一大堆时间
有没有这方面经验，技巧等等？

guobin2213 · 发表于 2016-8-20 14:54:33

其实想了解下，关系式用途广不广

guobin2213 · 发表于 2016-8-20 22:37:25

guobin2213 发表于 2016-8-20 14:54
其实想了解下，关系式用途广不广

可能我接触不多，至少我设计的都没用上关系。

Dyausiang · 发表于 2016-8-21 15:49:16

我接触的也不多，软件能用就可以了

鬼子哥 · 发表于 2016-8-22 11:21:16

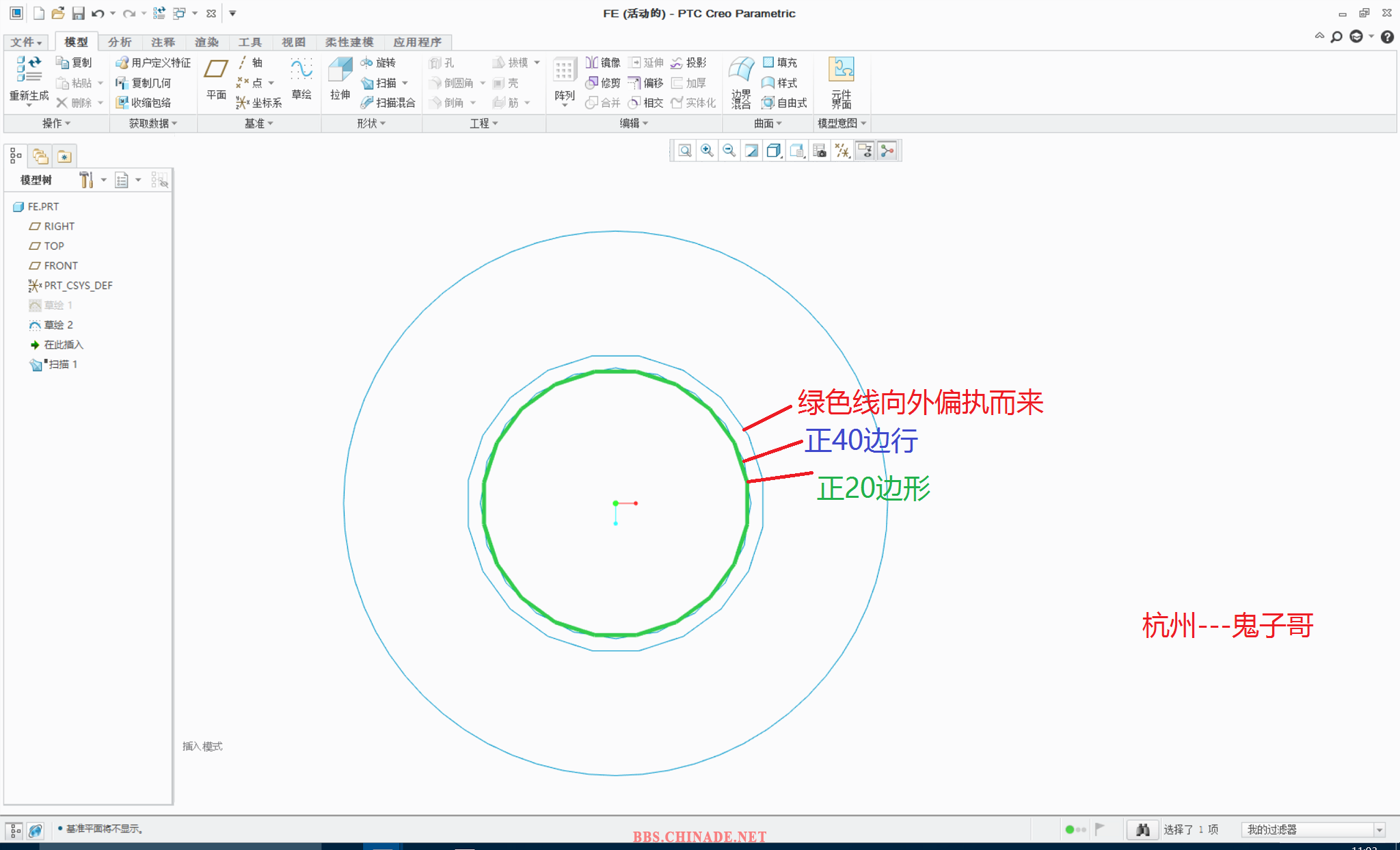

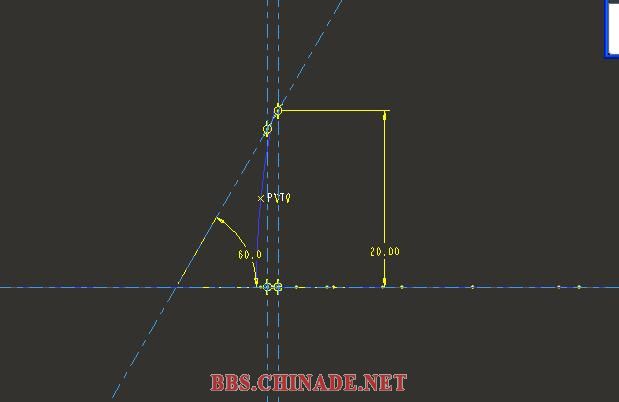

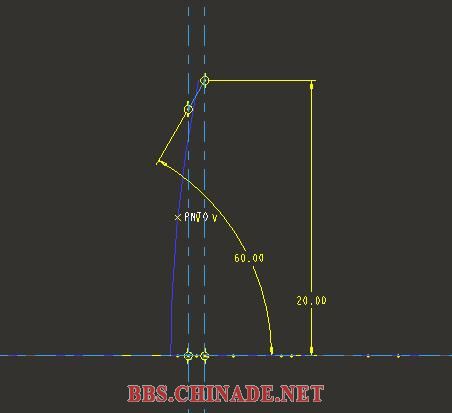

1.当你采用辅助线时，制图类似于附件图纸所示，将第内部第一条线与第三条线斜向连接（高度约束20，第三条线是根据约束60所绘制）；由于第一和第三永远是平行，而第二和第一连接后只是相当于在第一和和第三连接线上往复运动，故而可以成功。2.当你采用直接连接第一和第二，且标注20高度和角度60时。当逼近2线的交叉时，角度不复存在（实际为0°），所以会失败。
3.扫描可以成功的关键：按照你的扫描轨迹，你的约束和参考永远都一致！

hzengxin · 发表于 2016-8-22 12:44:31

rbr1102 发表于 2016-8-22 11:21
1.当你采用辅助线时，制图类似于附件图纸所示，将第内部第一条线与第三条线斜向连接（高度约束20，第三条线 ...

是不是可以说：用辅助线标注的角度60，在整个一圈扫描过程中,因为辅助线一直是存在的，所以它能保持辅助线与基准60度不变

而用实线标注的角度60，当扫描到两条辅助轨迹线相交点时，此时该实线变成了一个点，而点与基准无法构成角度，所以失败。

鬼子哥 · 发表于 2016-8-22 13:20:06

hzengxin 发表于 2016-8-22 12:44
是不是可以说：用辅助线标注的角度60，在整个一圈扫描过程中,因为辅助线一直是存在的，所以它能保持辅助 ...

聪明……

hzengxin · 发表于 2016-8-22 13:25:00

rbr1102 发表于 2016-8-22 13:20
聪明……

谢谢版主分析❕
