[原创] CREO零件建模--骨架折弯应用(管夹)

[复制链接]
发表于 2016-7-13 14:41:53 | 显示全部楼层 |阅读模式

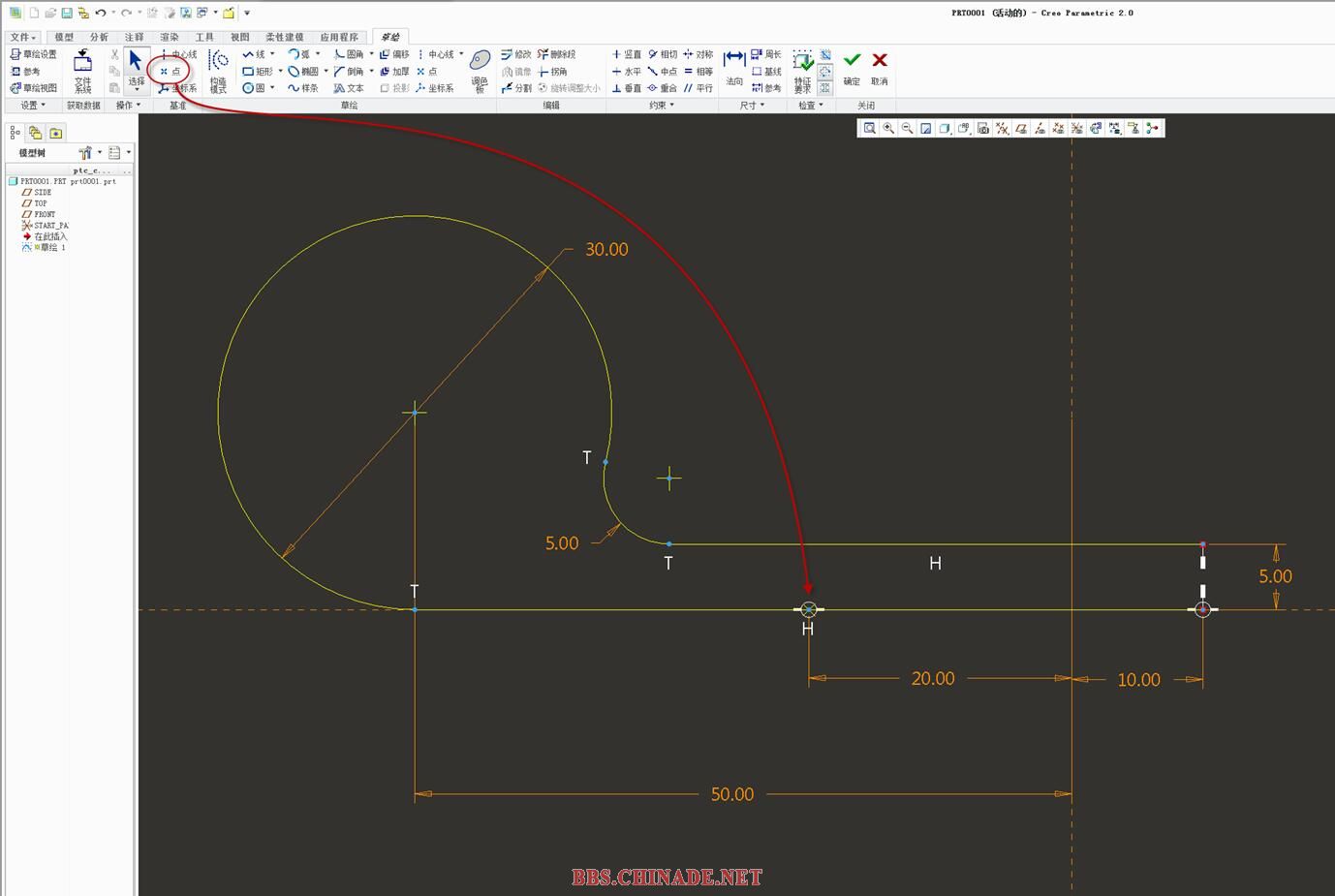

新建零件,草绘:

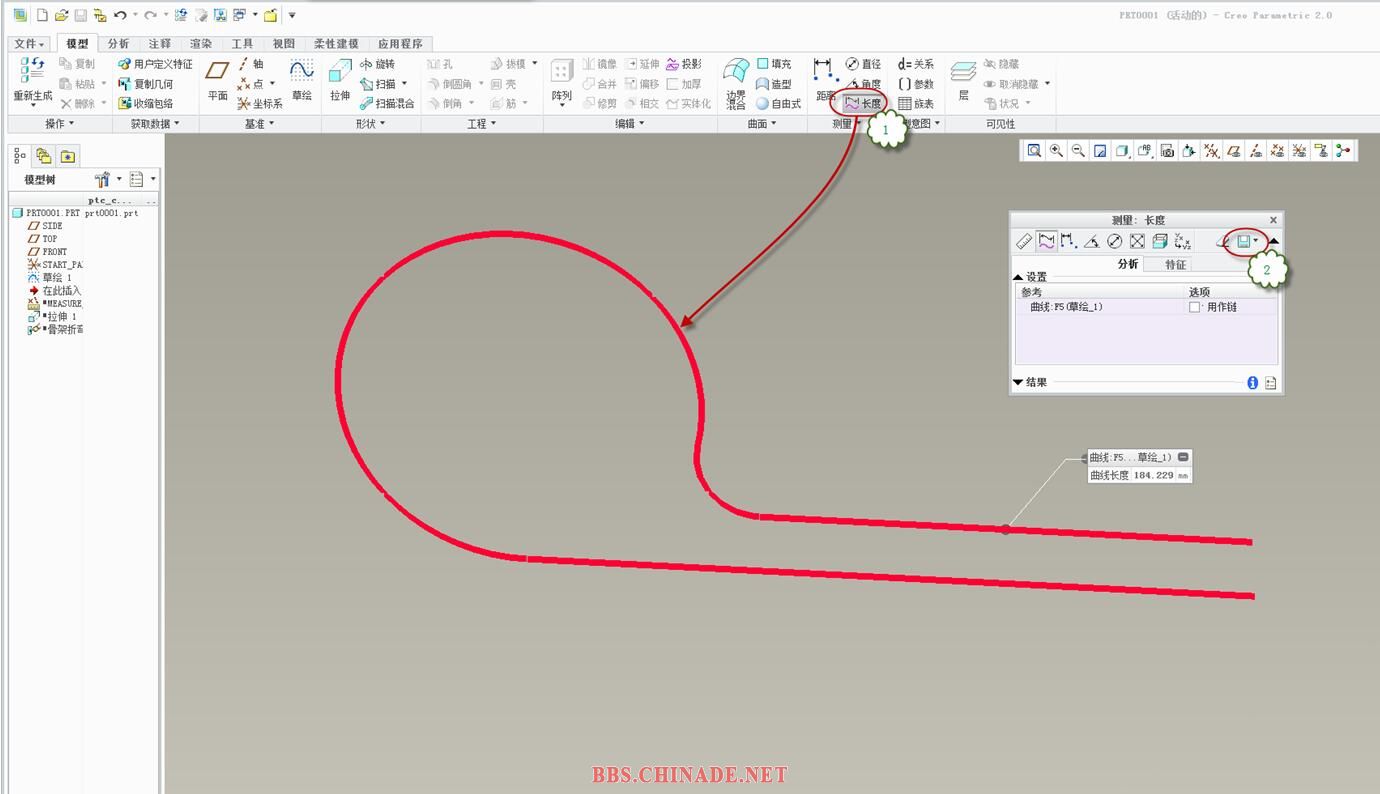

测量曲线长度,点击“长度”命令--选择整个草绘线--点击保存命令生成测量特征。

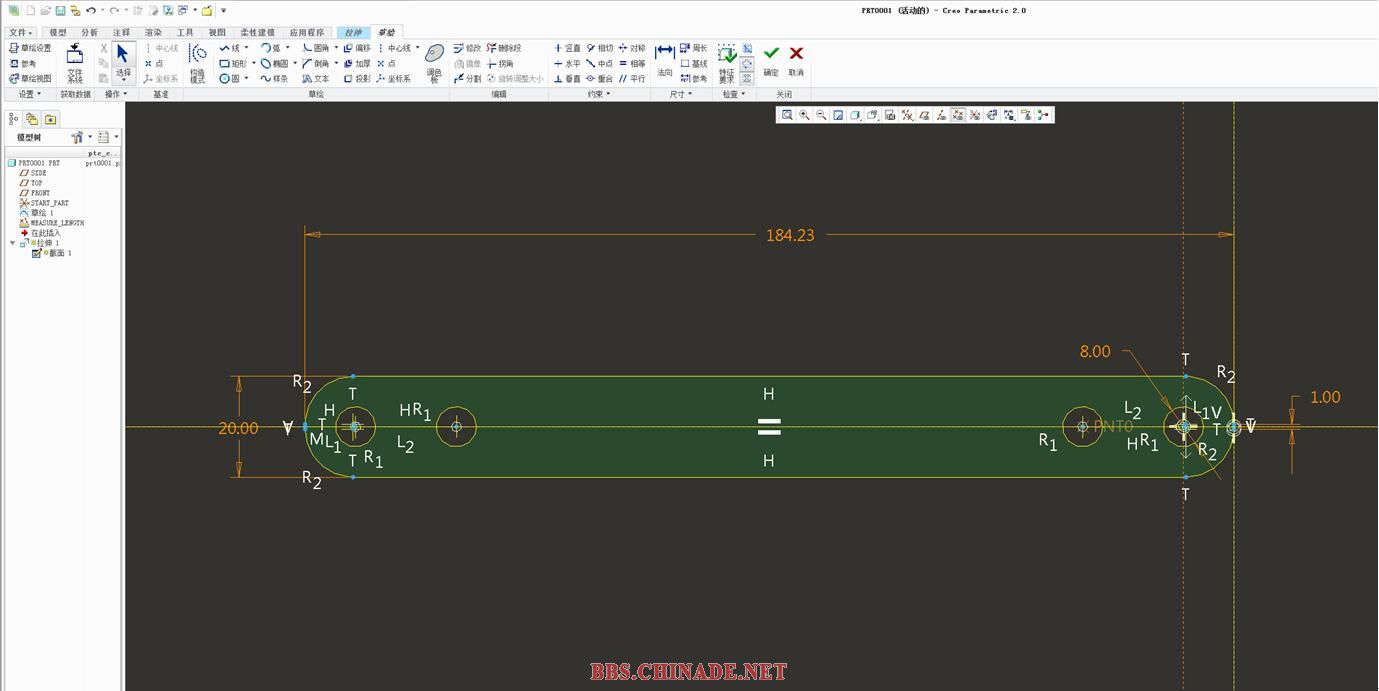

拉伸,选择相应参考。尺寸如下图所示:

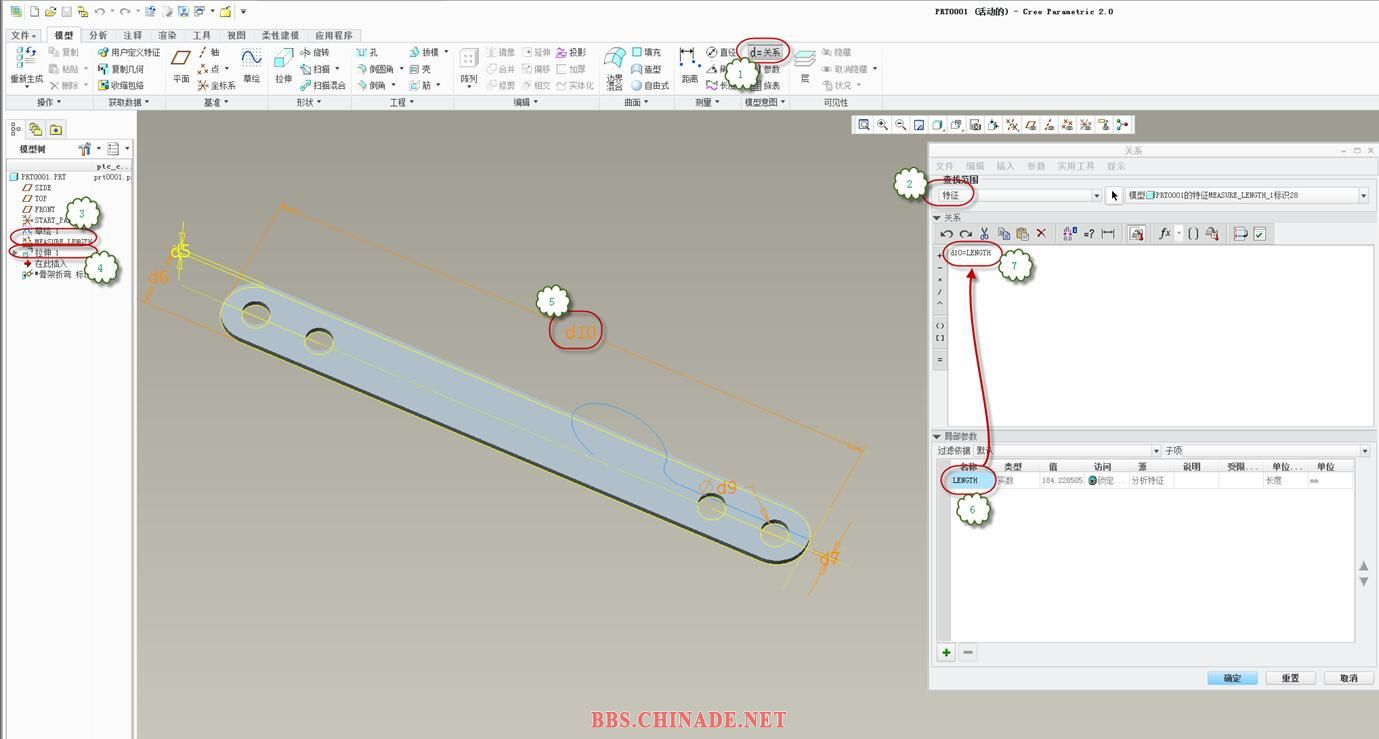

关联拉伸长度,点击“关系”--查找范围内选择“特征”--点选模型树中的测量特征后再点击拉伸特征--选择长度尺寸调入关系式--输入“=”--展开局部参数选择参数右键“插入关系式”--完成关联。

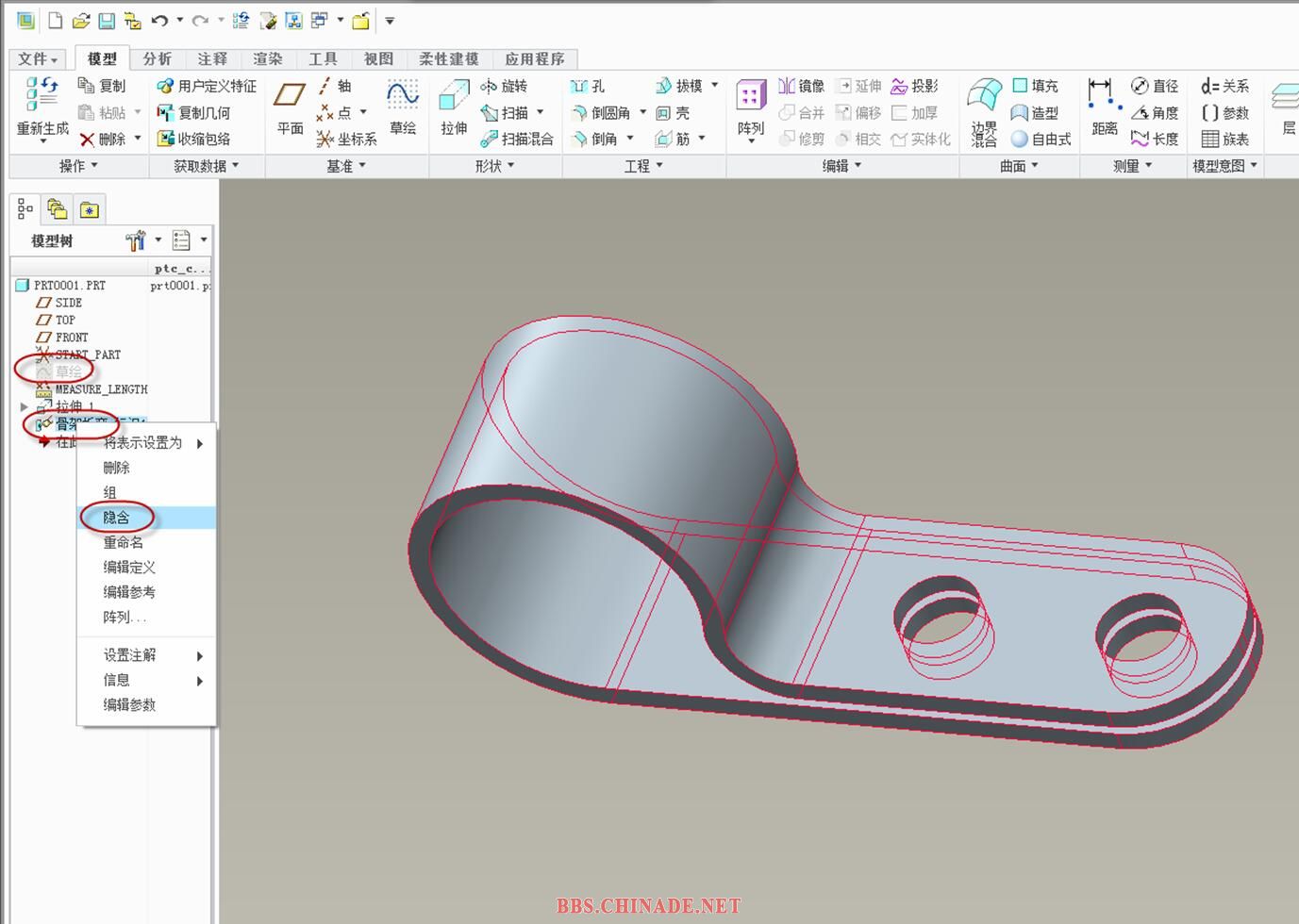

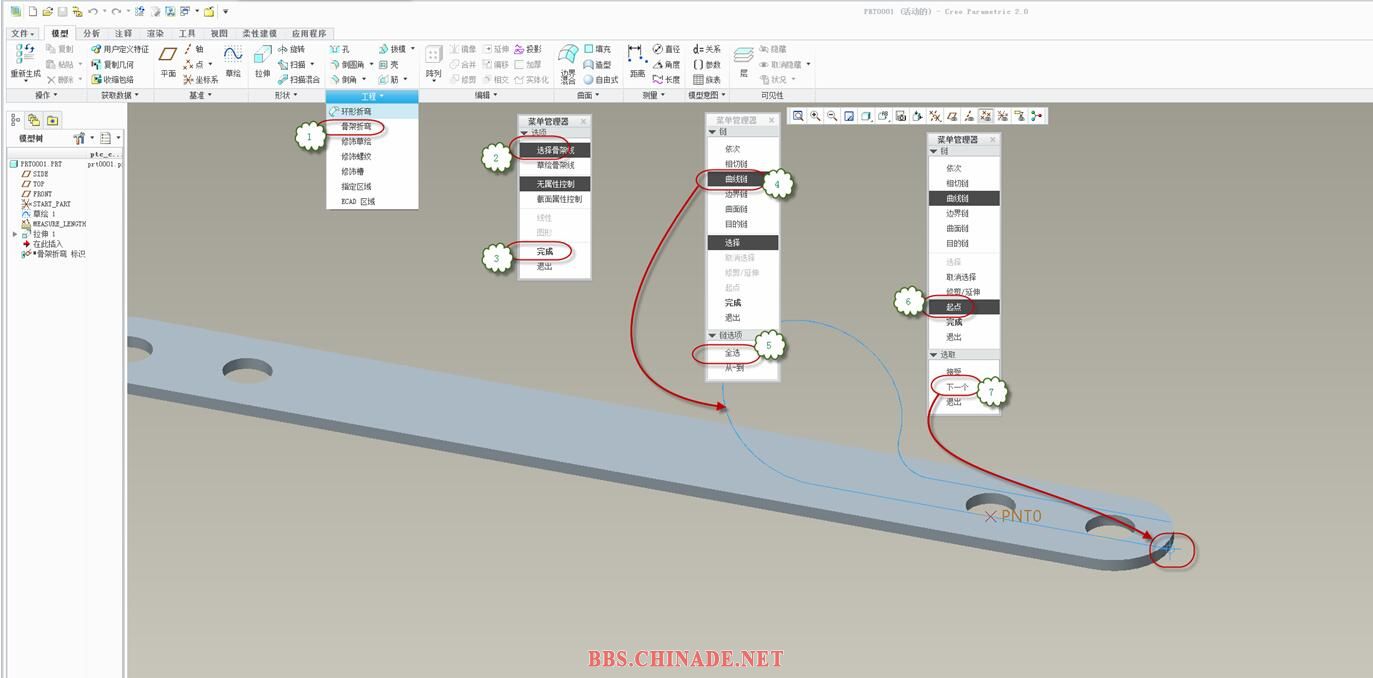

骨架折弯,选择工程菜单下拉菜单中的“骨架折弯”--选择“选择骨架线”--“完成”--选择“曲线链”--在模型中鼠标移动到草绘线上点选一下后在弹出菜单中点选“全选”--点击“起点”,“下一个”调整起点位置到需要的位置后点击完成--选择板的末端小平面完成折弯。如下图所示:
隐藏草绘--隐含“骨架折弯”特征。

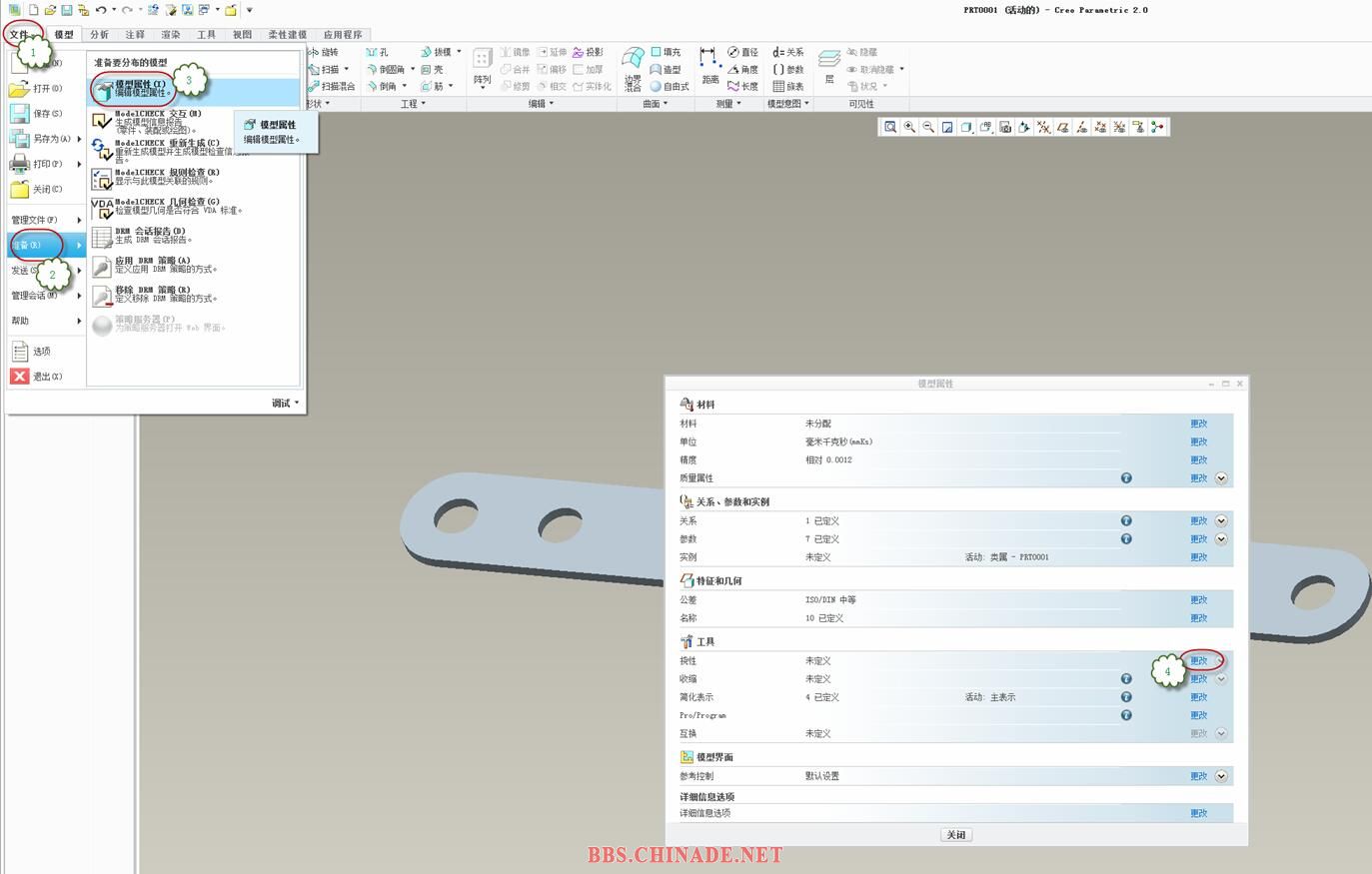

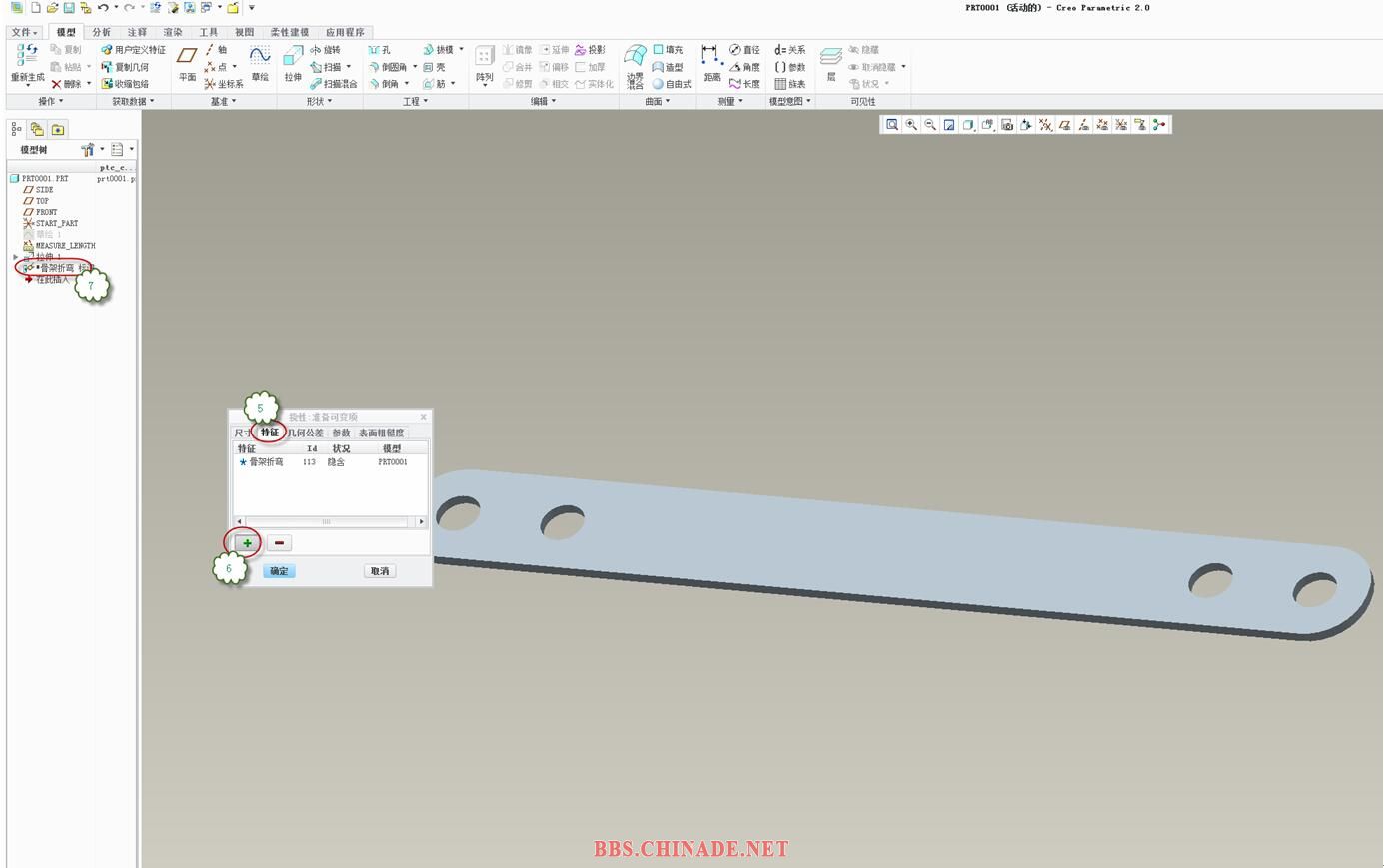

设置挠性,点击“文件”--“准备”--“模型属性”--在挠性后点击“更改”--弹出菜单栏选择“特征”--点击“+”选择被隐含的骨架折弯按中键完成挠性设置。保存文件。

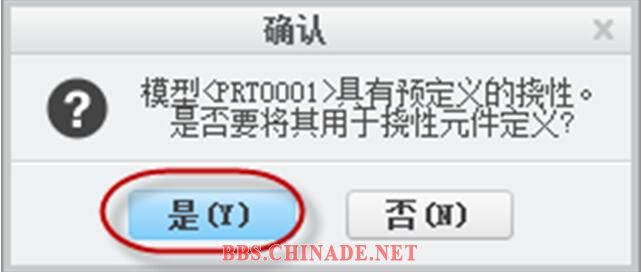

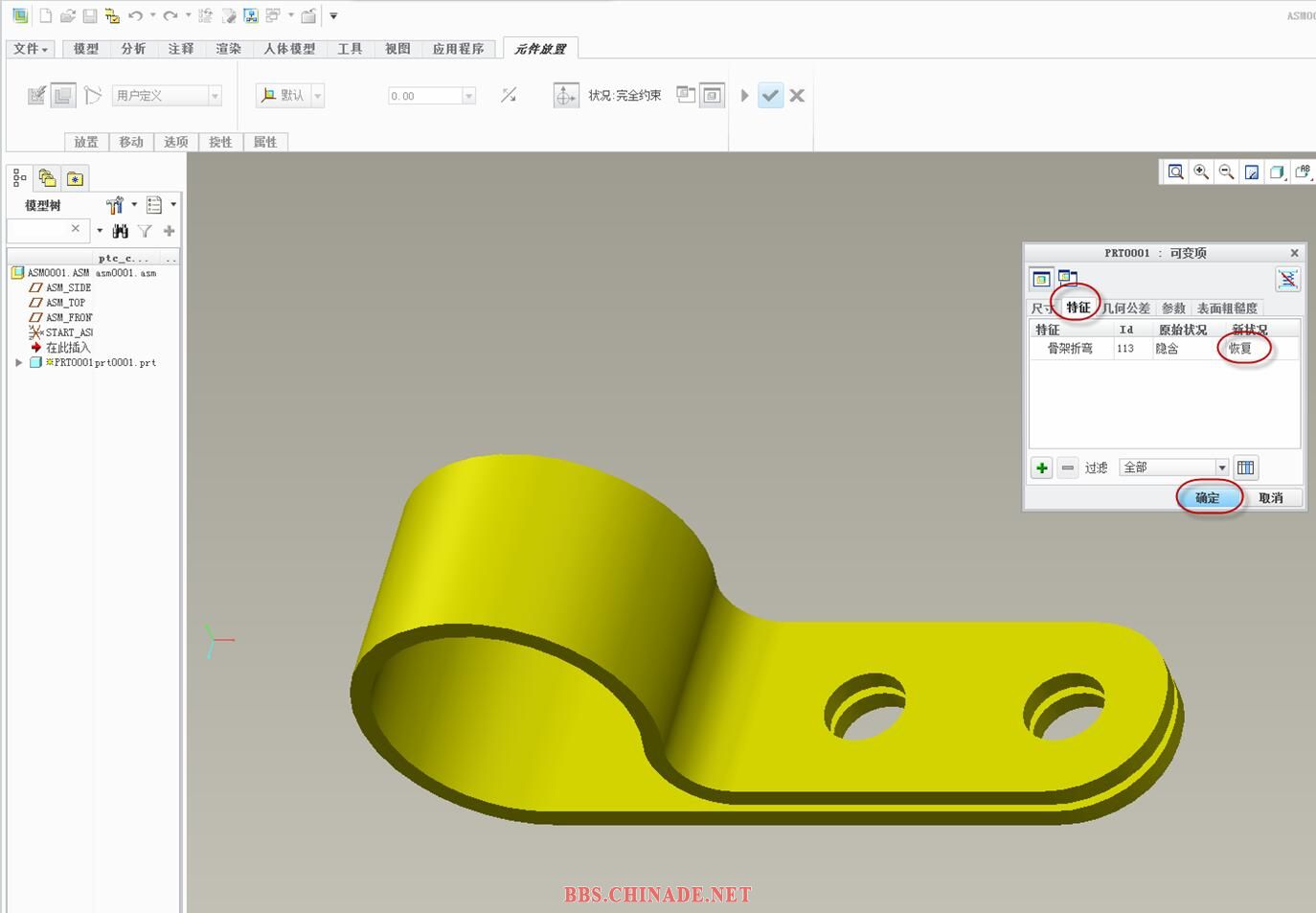

装配时调用挠性,点击装配元件后弹出挠性提示选择“是”--选择“特征”栏--设置新状况的骨架折弯特征为“恢复”--确定完成装配即可。
9.jpg 10.jpg

评分

1

查看全部评分

发表于 2016-7-15 07:00:49 | 显示全部楼层
好久都没有看到这样的技术贴了。
