[原创教程] 吸尘器头构面教程

    [复制链接]
发表于 2016-6-18 00:00:58 | 显示全部楼层 |阅读模式
本帖最后由 太子长龙 于 2016-6-21 10:40 编辑

吸尘器头构面练习题目链接
http://www.chinade.cc/forum.php?mod=viewthread&tid=121140&fromuid=449012


视频教程:点击播放

http://player.polyv.net/videos/player.swf?vid=049350cf74a2fa054933dba680721003_0


评分

1

查看全部评分

 楼主| 发表于 2016-6-18 00:08:05 | 显示全部楼层
本帖最后由 太子长龙 于 2016-6-18 00:31 编辑

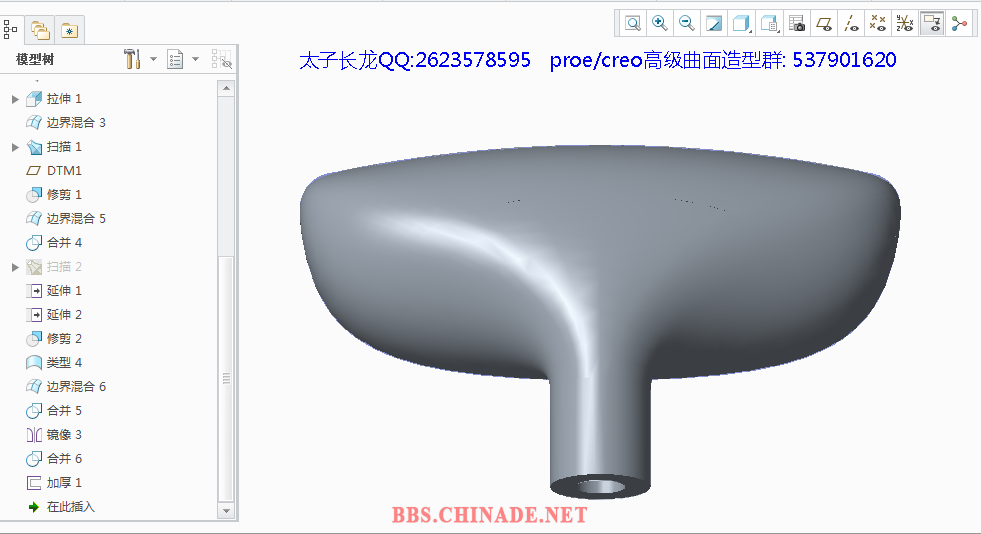

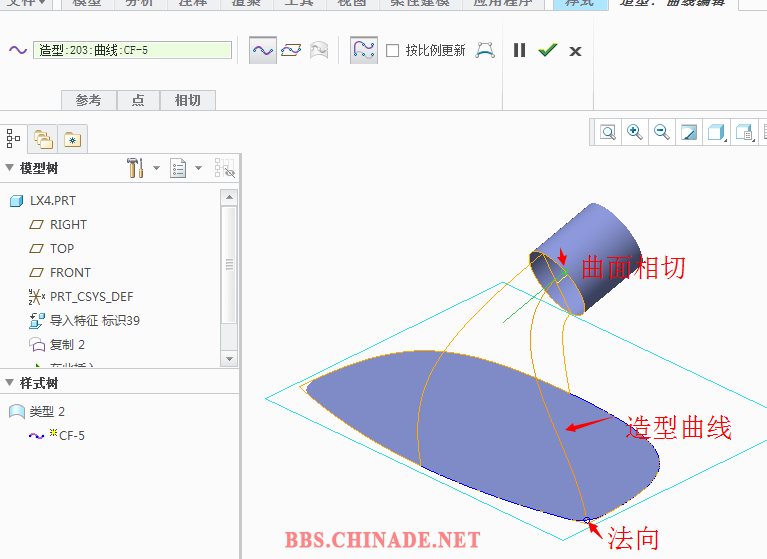

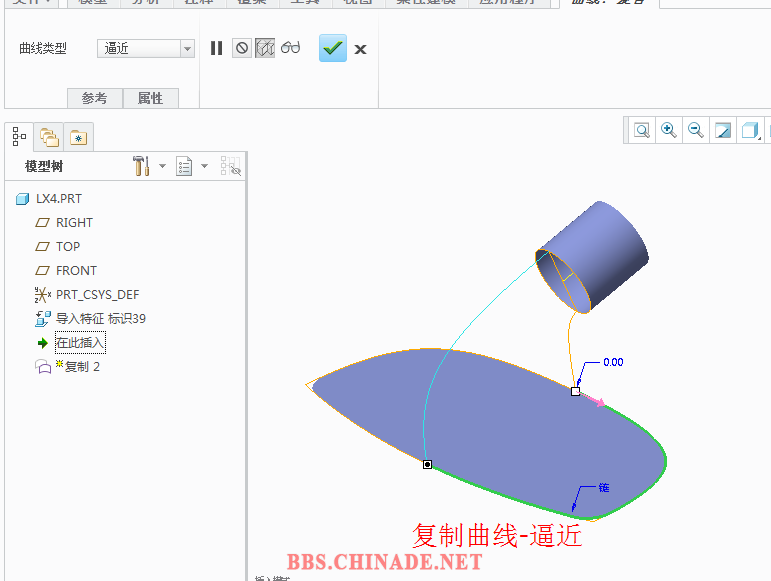

1.复制逼近曲线

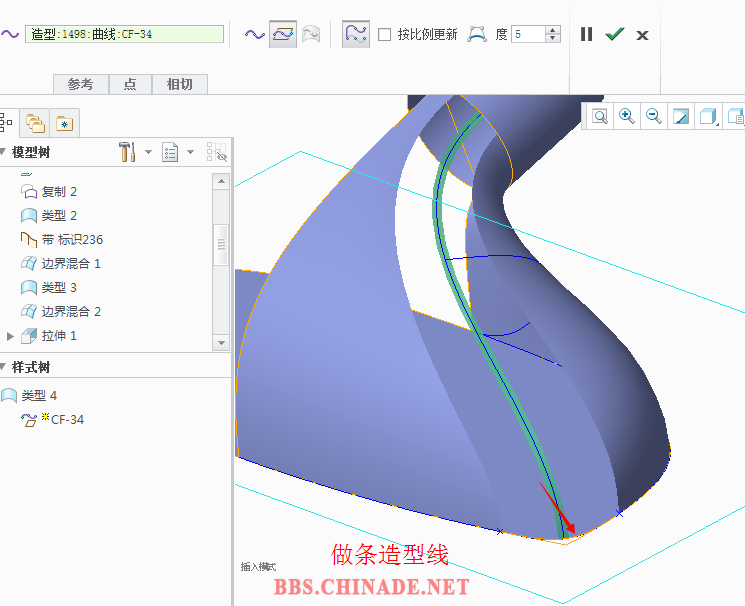

2.造型自由曲线



回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-6-18 00:09:34 | 显示全部楼层

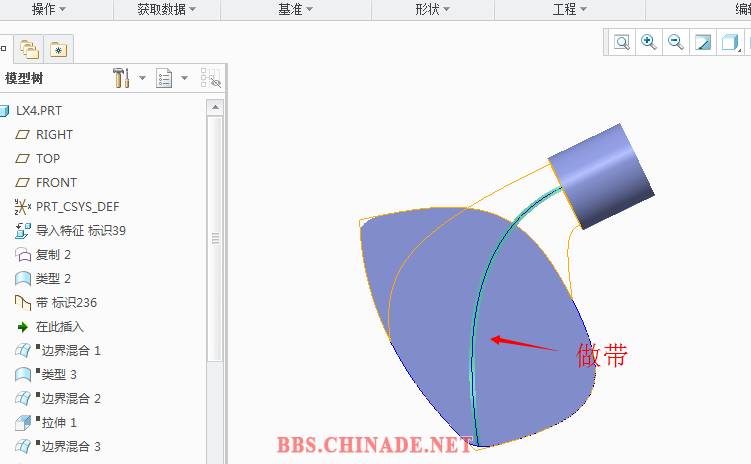

3.做带




回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-6-18 00:11:07 | 显示全部楼层

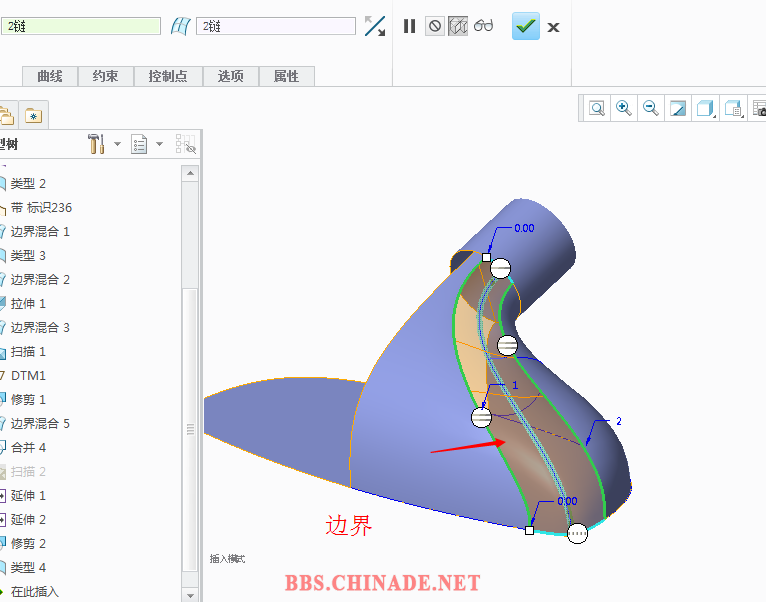

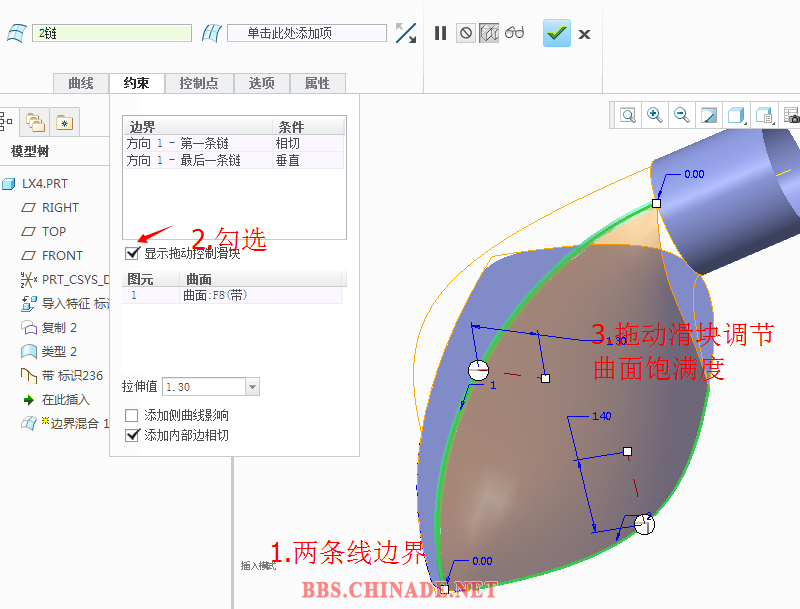

4.两条线边界混合,在约束里勾选控制滑块,以调节曲面饱满度!

回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-6-18 00:12:21 | 显示全部楼层
本帖最后由 太子长龙 于 2016-6-18 00:32 编辑

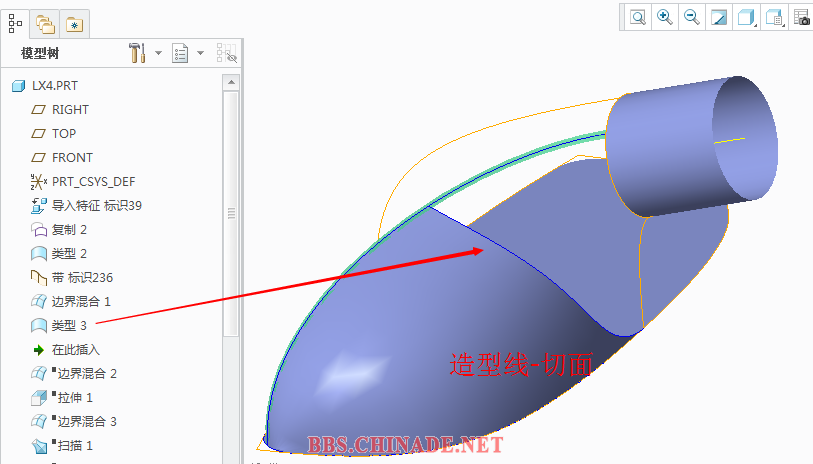

5.造型-切面


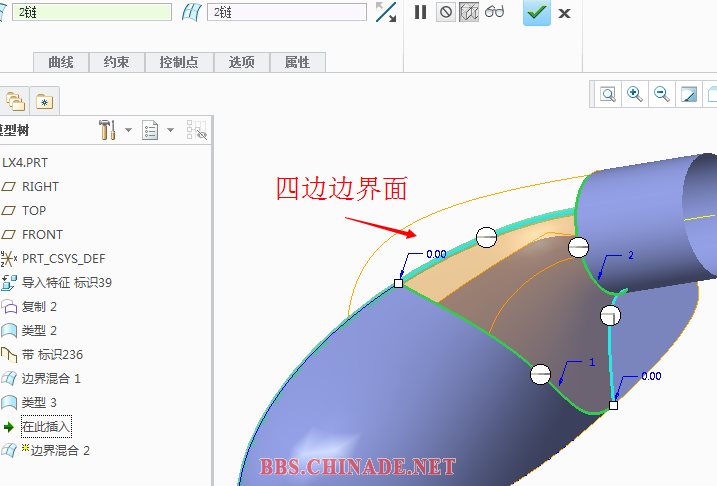

6.边界混合



回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-6-18 00:13:06 | 显示全部楼层

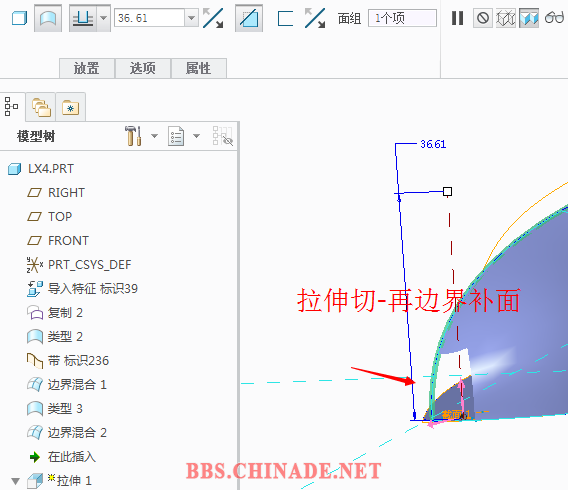

7.切补 8.png



回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-6-18 00:16:18 | 显示全部楼层
本帖最后由 太子长龙 于 2016-6-18 00:18 编辑

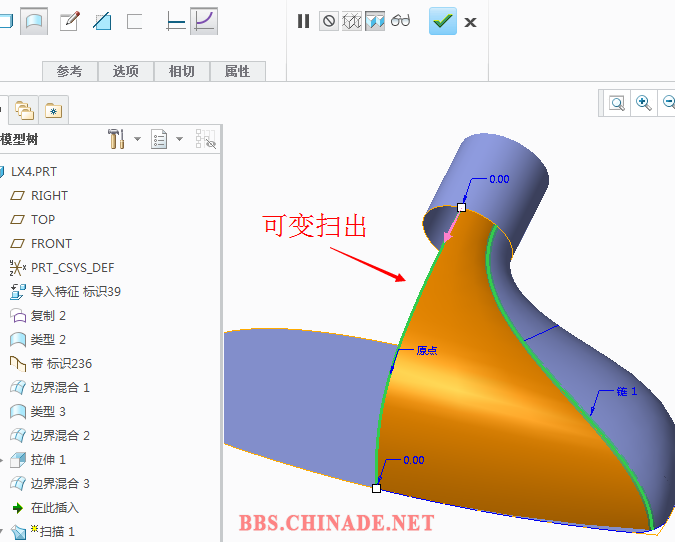

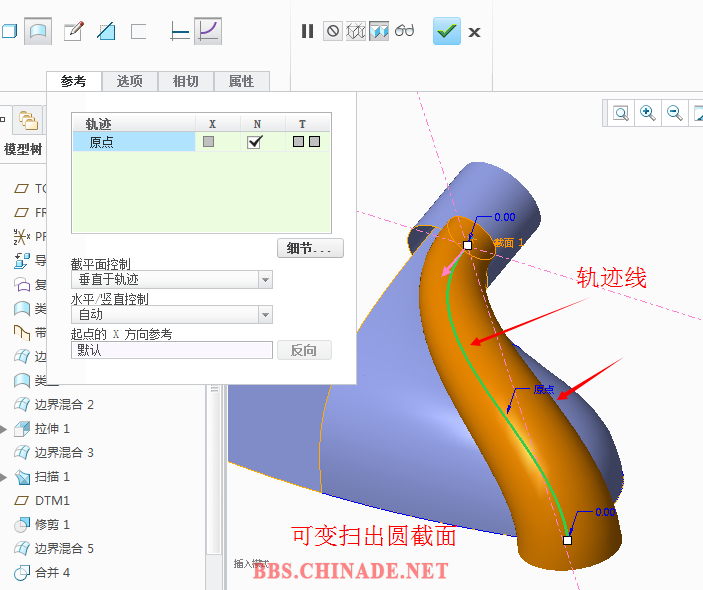

8.可变扫出,截面为圆,圆心约束在中心线 9.png
9.做基准面修剪扫出面

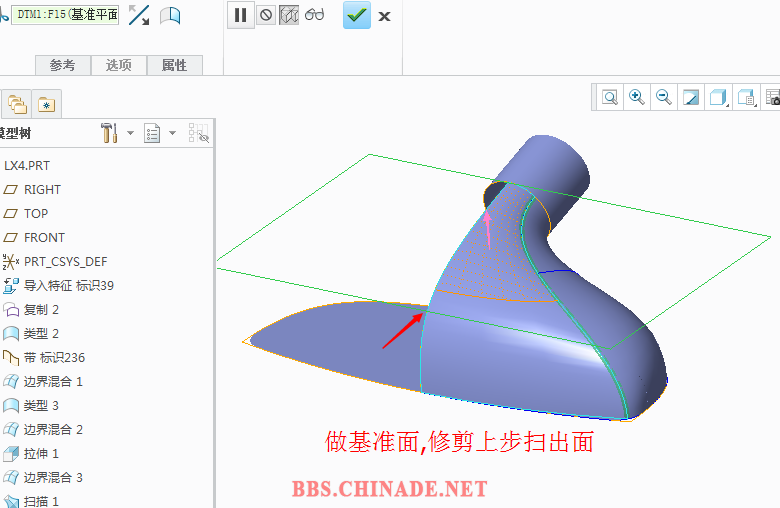

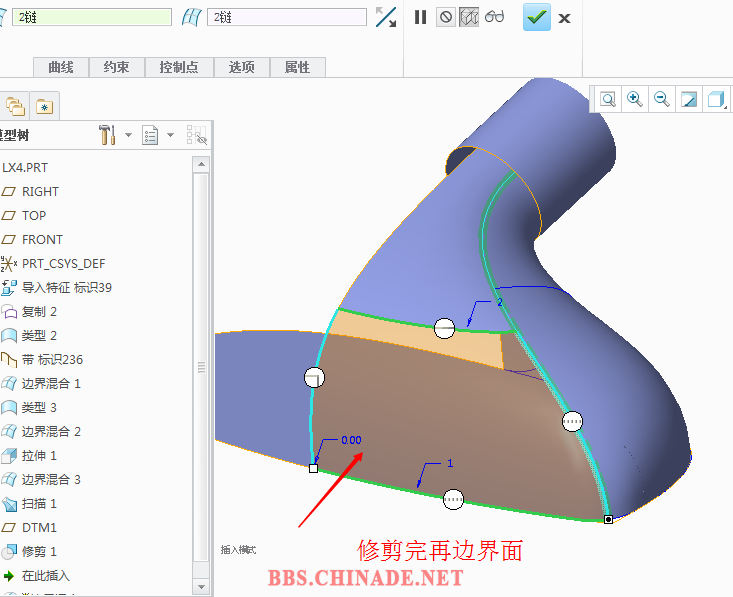

10.修剪后边界混合

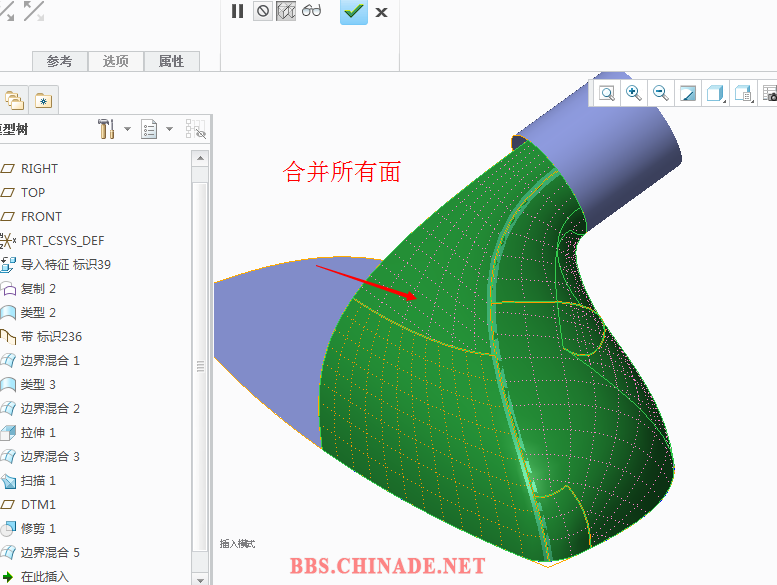

11.合并曲面


回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-6-18 00:20:36 | 显示全部楼层

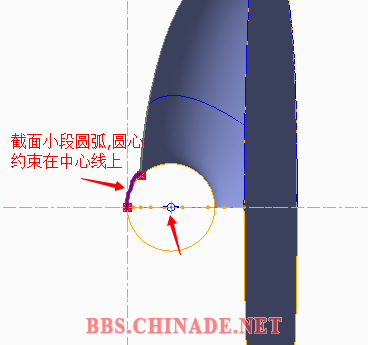

12,可变扫出修剪用的面 14.png

截面为圆,利用关系控制直径位置尺寸变化,TRAJPAR为0-1的可变参数

回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-6-18 00:22:26 | 显示全部楼层
本帖最后由 太子长龙 于 2016-6-18 00:23 编辑

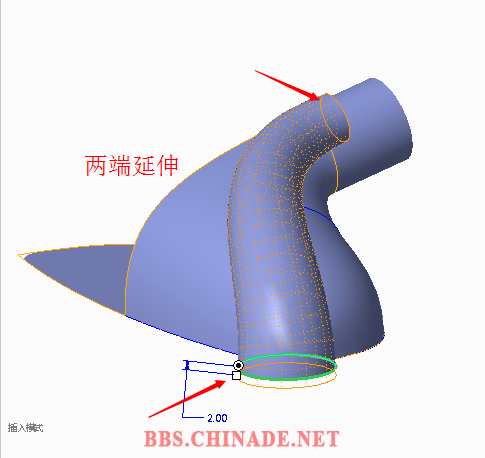

13.延伸可变扫出曲面的两端 16.png

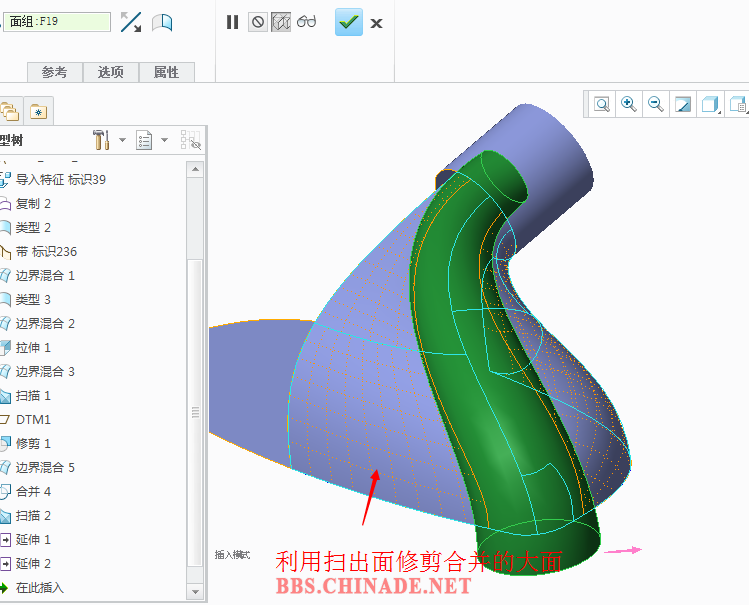

14,利用扫出面修剪前面合并的面






回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-6-18 00:24:40 | 显示全部楼层
15.造型做平面曲线 18.png
16,边界混合



回复 支持 反对

使用道具 举报
