工程图bom表 序号分层的一点小发现

jindaowangye

有关工程图bom 表分层的贴纸已经有很多论述。其关系式也很强大，例如论坛上有的
“bom表序号分级关系式.txt”“bom表序号多级关系式.txt”很多朋友都有现在。我这里就不再分享相关文档。根据此文档，本人有点小体会，特此分享一下，欢迎各位朋友批评指正。

废话不多说，直接进入主题了。

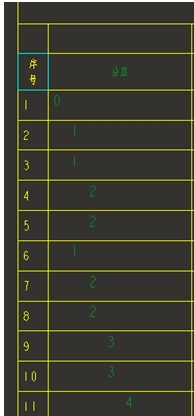

1，        效果如下图

效果1

关系是如下：（可以自行增加层级，通过空格数量来控制位置关系。）
if rpt_level==1
   myidx="0"
endif
/*控制首层显示为0，可以根据个人习惯改成“-”,或通过"  "，实现空白显示。
if rpt_level==2
    myidx="  "+"1"
endif
/*控制第一层级的显示。前端空格数量控制显示位置。
if rpt_level==3
    myidx="  "+"  "+"2"
endif
/*控制第二层级的显示。前端空格数量控制显示位置，可以改为"          "+"2"。空格足够多好了。
if rpt_level==4
    myidx="  "+"  "+"  "+"3"
endif
/*控制第三层级的显示。前端空格数量控制显示位置，可以改为"          "+"2"。空格足够多好了。
if rpt_level==5
    myidx="  "+"  "+"  "+"  "+"4"
endif
/*控制第四层级的显示。前端空格数量控制显示位置，可以改为"          "+"2"。空格足够多好了。
/*加入点
/*，需要五，六，………..层级的朋友可自行增加。

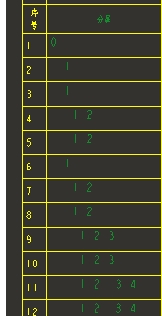

2，效果图如下

效果2

     关系式如下：
   if rpt_level==1
   myidx="0"
endif

if rpt_level==2
    myidx="  "+"1"
endif

if rpt_level==3
    myidx="  "+" 1 "+"2"
endif

if rpt_level==4
    myidx="  "+"1 "+" 2 "+"3"
endif

if rpt_level==5
    myidx="  "+"1 "+" 2 "+" 3 "+"4"
endif
/*加入点

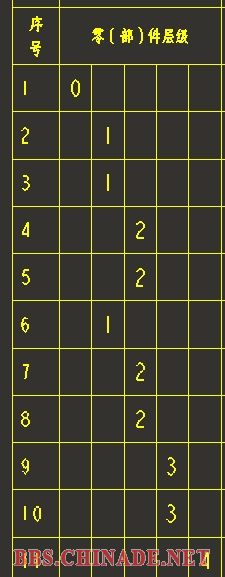

3，效果图如下：


效果3

关系式如下：
if rpt_level==1
   cn1="0"
   cn2=" "
   cn3=" "
   cn4=" "
   cn5=" "
endif

if rpt_level==2
   cn1=" "
   cn2="1"
   cn3=" "
   cn4=" "
   cn5=" "
endif
if rpt_level==3
   cn1=" "
   cn2=" "
   cn3="2"
   cn4=" "
   cn5=" "
endif
if rpt_level==4
   cn1=" "
   cn2=" "
   cn3=" "
   cn4="3"
   cn5=" "
endif
if rpt_level==5
   cn1=" "
   cn2=" "
   cn3=" "
   cn4=" "
   cn5="4"
endif
/*加入点

/*控制层级在cn参数，100层就是cn100。

特别注意事项：效果三的关系式，如果是10层，每个if和endif之间必须要从cn1,cn2,......,cn10.中途不能缺省，如果缺省了，多次更新表格后会显示错误。

jindaowangye

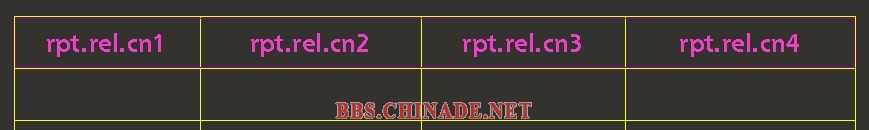

补充下方案3的参数填写。

补充3

wyj

谢谢楼主，顶起！

jackyyang

好东东，学习学习，支持支持咯
