creo工程图中使用极限偏差注意事项

西山住客

creo工程图中使用极限偏差注意事项：所标注的尺寸在尺寸范围里是否有优选值：
1、先来看看下面的截图：

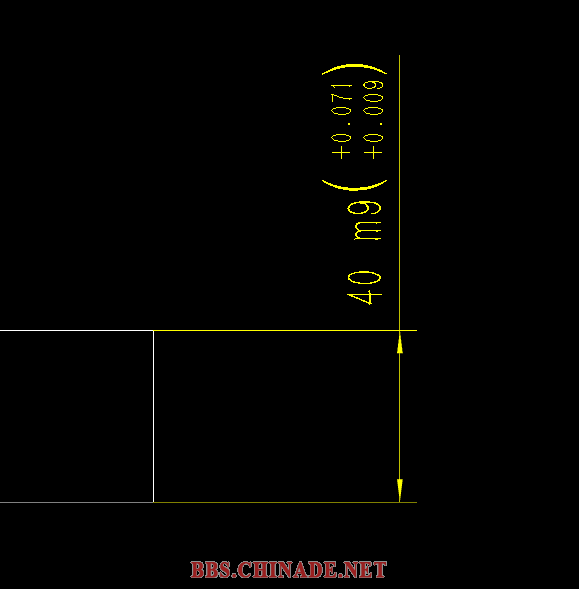

a、40 m9（+0.071/+0.009）

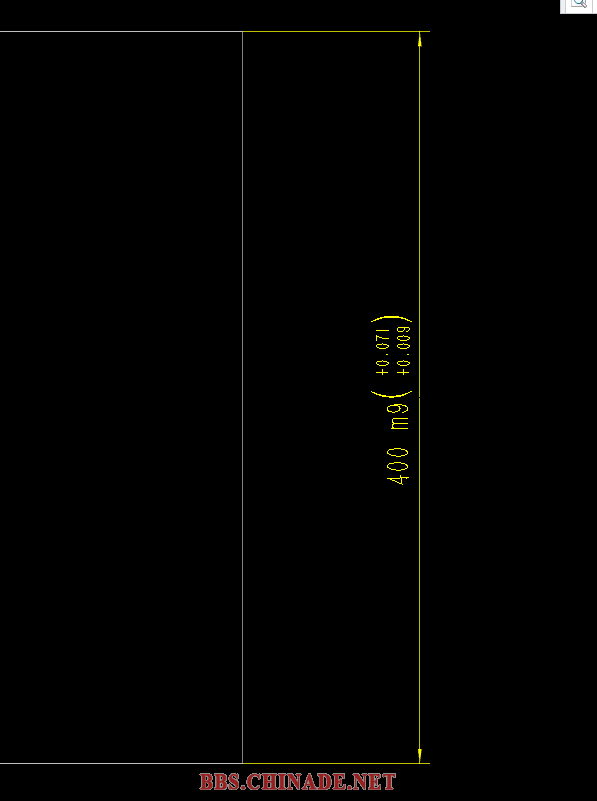

b、400 m9 （+0.071/+0.009）

c、40和400尺寸极限偏差都是+0.071/+0.009，这个肯定不对：

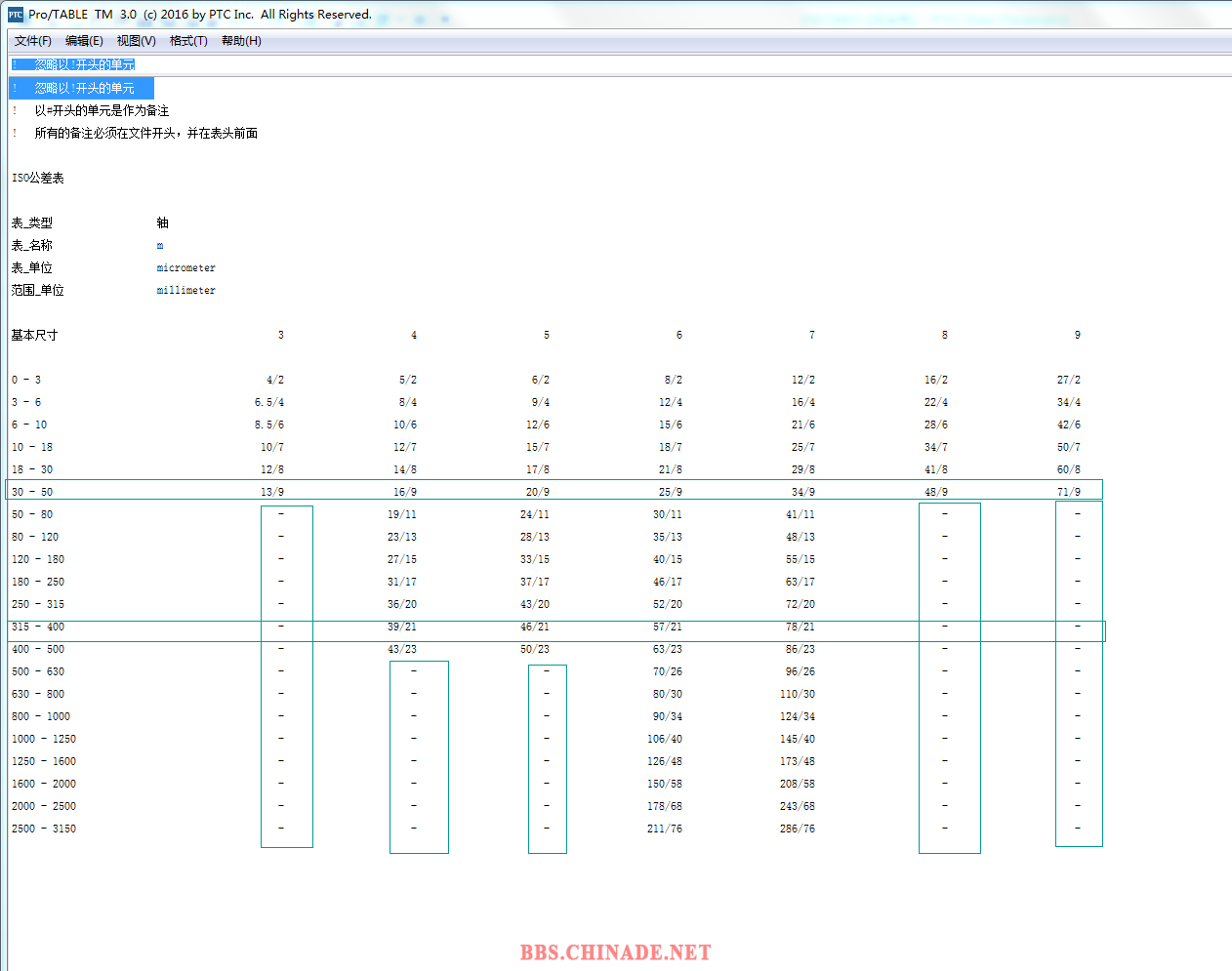

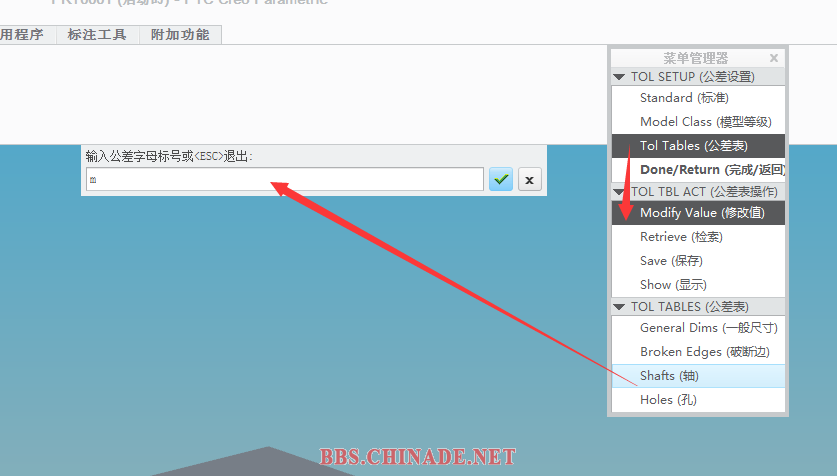

2、打开creo公差表看看：

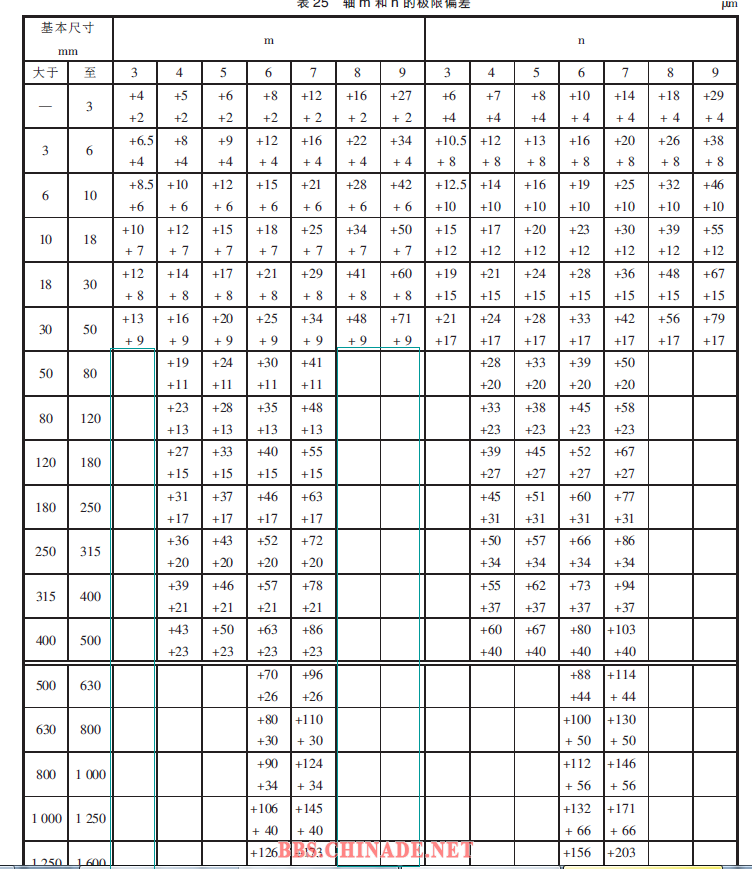

3、实际GB是不是也是这样呢？我们下载一个GB1800.4看看：

游客，如果您要查看本帖隐藏内容请回复

一生挚爱海华

看看，学习了

zhgp09

不要在意这些细节。毕竟creo不是国产的

qiuqiu

这个要学习....

当下

来支持下

guowei185

好复杂的样子，多看几遍学习

西山住客

zhgp09 发表于 2016-3-9 09:51
不要在意这些细节。毕竟creo不是国产的

这个不是细节问题，是PTC的creo没有考虑清楚，至少要有提醒，告诉设计者此范围没有优选极限偏差取值，

天端云境

西山老师怎么能改成完全国标了

西山住客

天端云境 发表于 2016-3-9 10:27
西山老师怎么能改成完全国标了

公差表符号GB的，只是creo软件没有设置好，一些尺寸在此范围里没有极限偏差，就不应该能标注，需要提醒信息

kaola

貌似之前一直没有注意过耶，值得好好学习一下。
