[求助] 另存副本后,平整形态文件没且,且命令为灰色

[复制链接]
发表于 2015-12-10 16:15:00 | 显示全部楼层 |阅读模式
原组件中的零件有平整形态文件,因为,另外一个东西和它很像,所以我保存副本,取另外的名字。保存副本后,组件里面的零件却没有了平整形态文件,且命令为灰色。这样的话,导出展开图很麻烦。请问怎么解决,谢谢!版本为CREO2.0

发表于 2017-11-10 10:34:15 | 显示全部楼层
我的也是灰色的,找到方法了顺便也告诉我一下
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-12-23 14:10:16 | 显示全部楼层
Sky_blue 发表于 2017-11-10 10:34
我的也是灰色的,找到方法了顺便也告诉我一下

我找到方法了

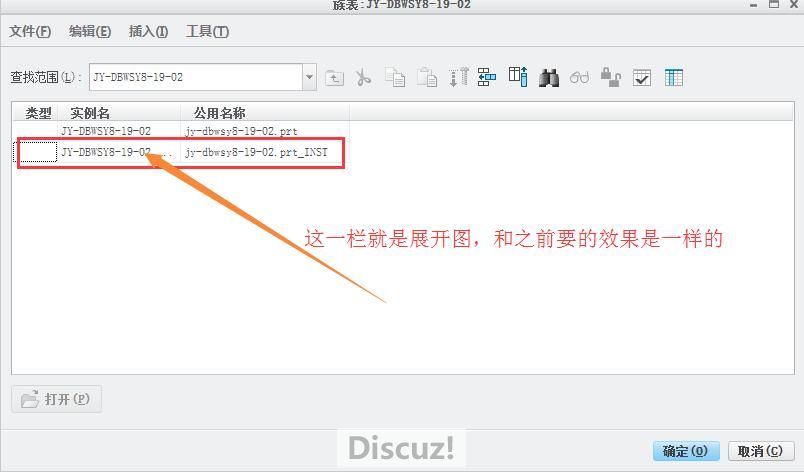

在界面中找到族表,点击打开

在界面中找到族表,点击打开

这个和之前要点图标的效果是一样的

这个和之前要点图标的效果是一样的

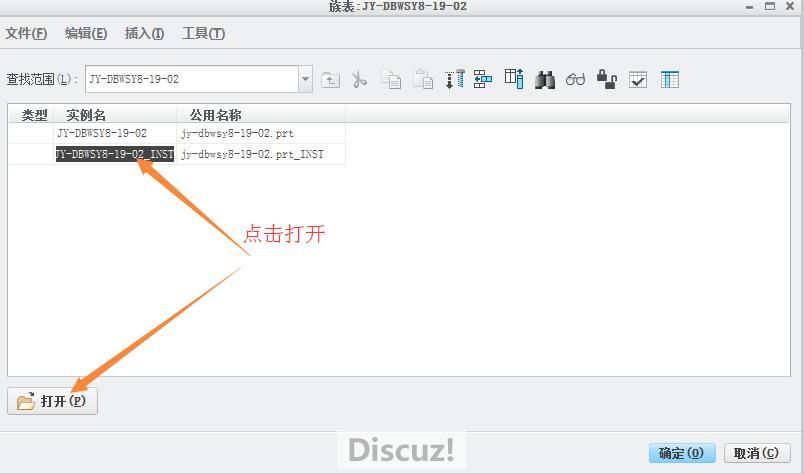

左键点击它,然后点右下角的打开

左键点击它,然后点右下角的打开

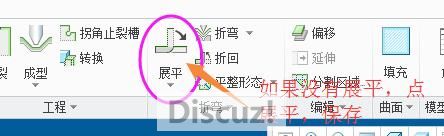

在打开的文件里面,零件如果没有展平,则点展平,然后保存,此文件就是我们所需要的展平文件

在打开的文件里面,零件如果没有展平,则点展平,然后保存,此文件就是我们所需要的展平文件
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-12-23 14:34:01 | 显示全部楼层
Sky_blue 发表于 2017-11-10 10:34
我的也是灰色的,找到方法了顺便也告诉我一下

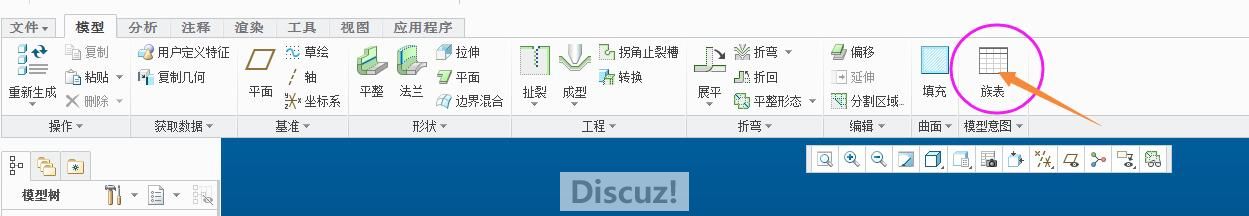

在那图标灰色的情况下,找到族表

在那图标灰色的情况下,找到族表

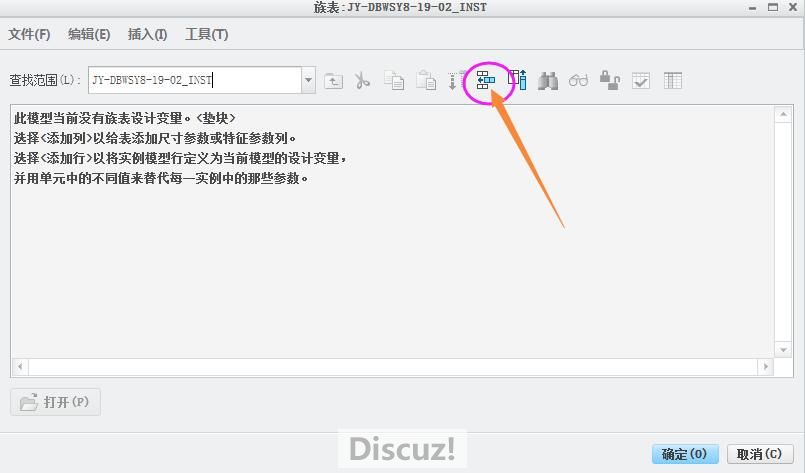

打开后,如果窗口上没有多余的项,就点击这个

打开后,如果窗口上没有多余的项,就点击这个

出现这个后,点击它,然后再点打开,如果之前进入窗口的时候,有出现过,则把零件名称改成一样就可以了

出现这个后,点击它,然后再点打开,如果之前进入窗口的时候,有出现过,则把零件名称改成一样就可以了

在打开的窗口上,如果零件没有展平,则点展平,后保存,就相当于保存了展平文件,之后就要导文件的时候可以 ...

在打开的窗口上,如果零件没有展平,则点展平,后保存,就相当于保存了展平文件,之后就要导文件的时候可以 ...
