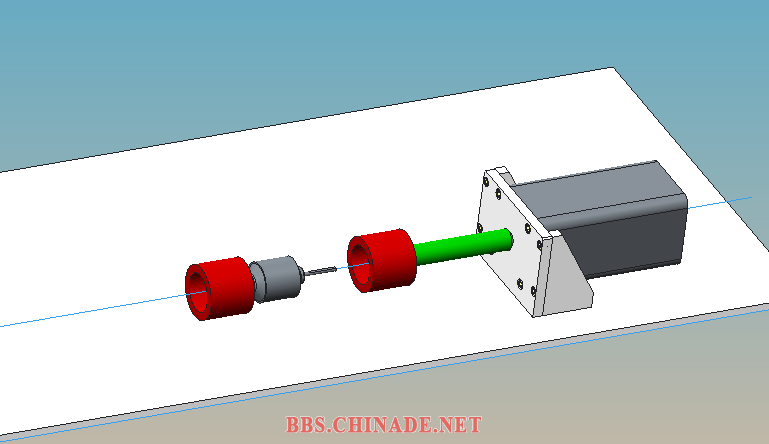

在设计一些多气缸运动设备时，需要模拟气缸的动作顺序，而气缸模型基本都是网上下的零件体，或者我们自己建模画的一个外形零件，不会有运动自由度，那么这样的气缸我们如何实现气缸的运动模拟呢？下面以一个简单的组件模型来说明如何实现气缸的运动和回程：

1、装配好元件

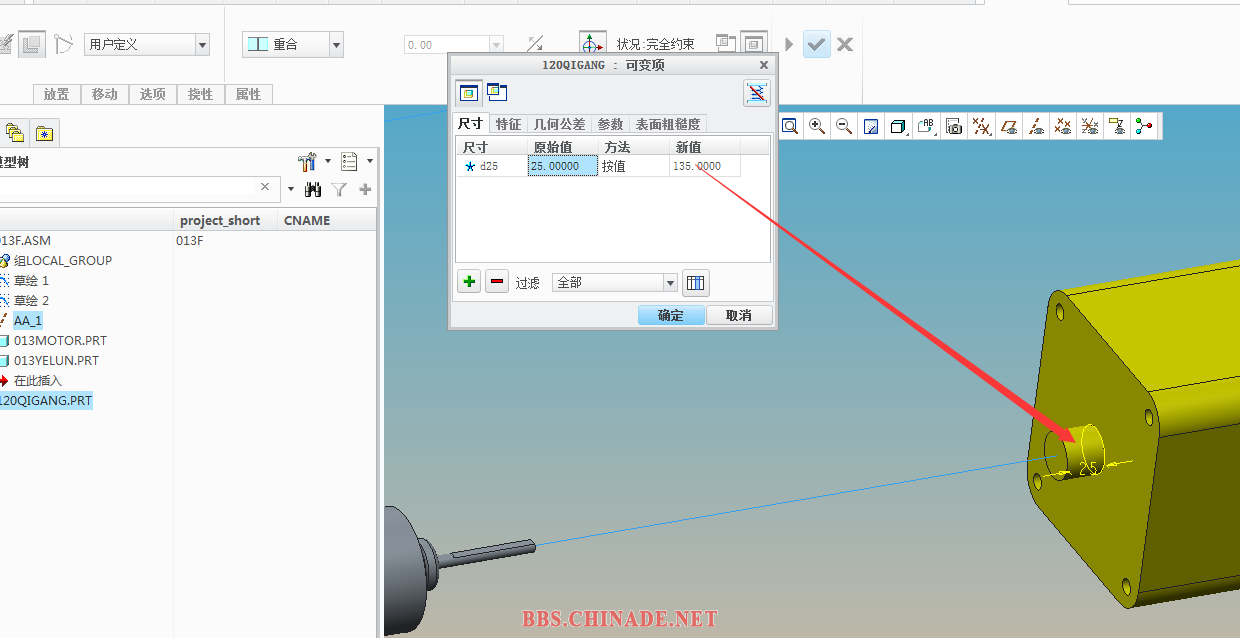

2、指定气缸轴伸出的柔性尺寸

3、先加一个参数N，,类型为整数，初始值为0，给柔性尺寸添加关系式，说明每个位置气缸伸出长度，使用逻辑判断：

游客，如果您要查看本帖隐藏内容请回复

5、当然如果有多个气缸，就要指定多个气缸输出轴的柔性尺寸，并在关系式里指定在每个动作的柔性尺寸是多少
