【Creo3.0 N侧曲面】练习

sdgdjgb · 发表于 2015-9-22 09:24:18

本帖最后由 sdgdjgb 于 2015-9-22 10:42 编辑

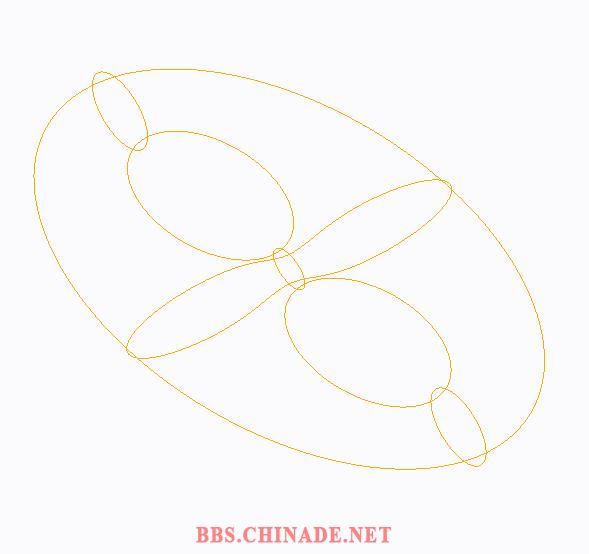

如下图：

prt0002.neu.rar (5.35 KB, 下载次数: 44) 360截图20150922091440909.jpg

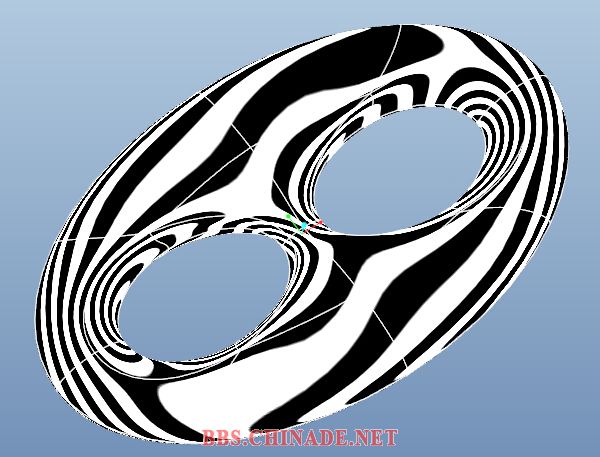

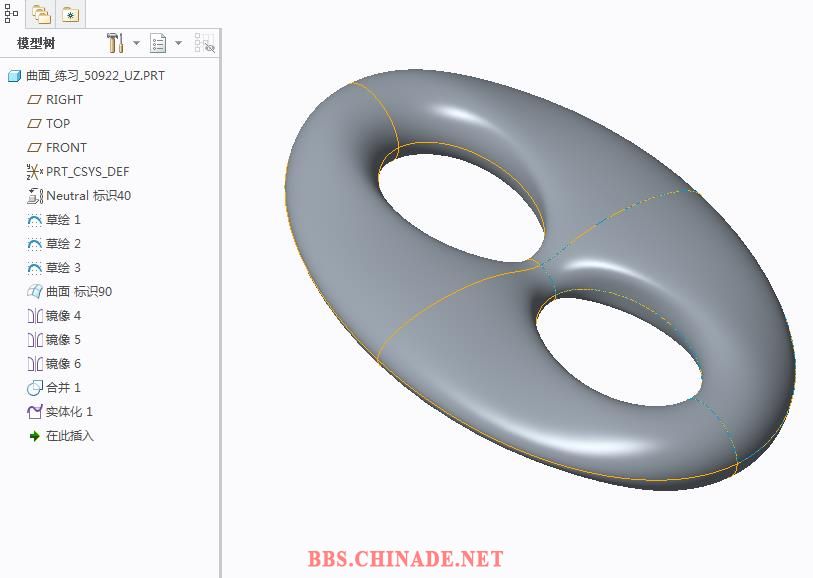

Creo3.0 【N侧曲面】建模如下：

n侧曲面_50922_uz.prt.zip (70.99 KB, 下载次数: 1)

感兴趣的朋友可以做一做。。。做出来的技术加 1 分。

junedyx · 发表于 2015-9-22 11:17:33

原来N面和边界的图标是一样的，我还以为边界能做N面呢

v2zwd · 发表于 2015-9-22 11:31:28

N面的命令在哪里呢，3.0的

1037208678 · 发表于 2015-9-22 11:53:36

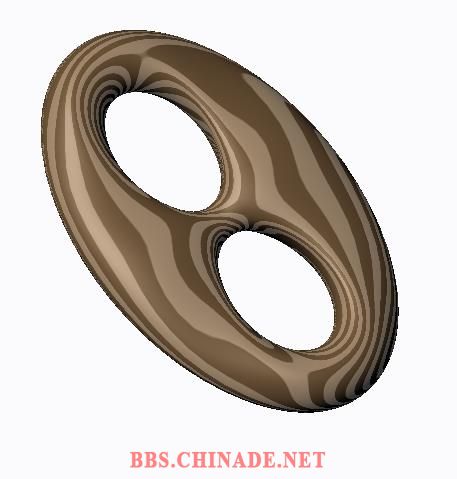

新手试做了一下版主PP

sdgdjgb · 发表于 2015-9-22 15:51:34

本帖最后由 sdgdjgb 于 2015-9-22 20:03 编辑

v2zwd 发表于 2015-9-22 11:31
N面的命令在哪里呢，3.0的

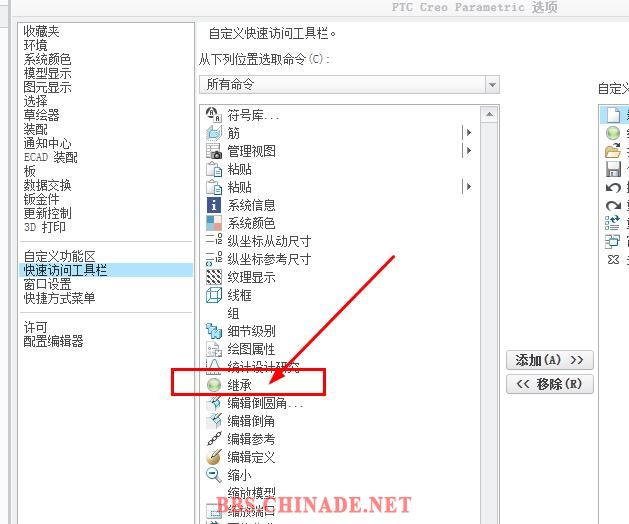

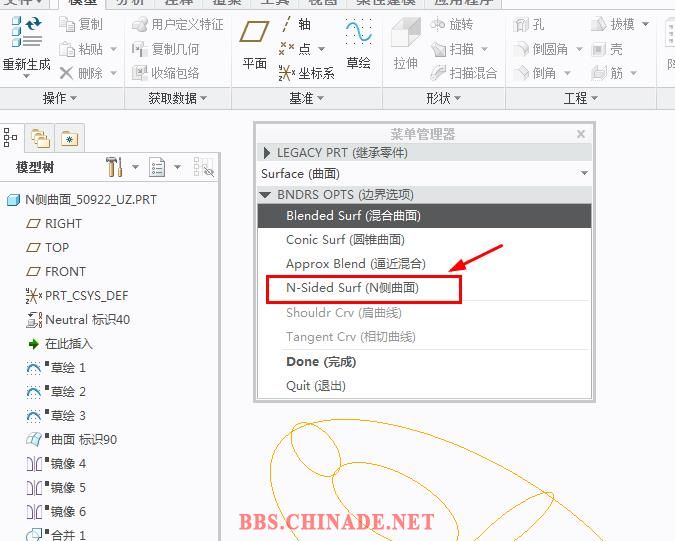

在【继承】里面。。。

v2zwd · 发表于 2015-9-25 17:41:27

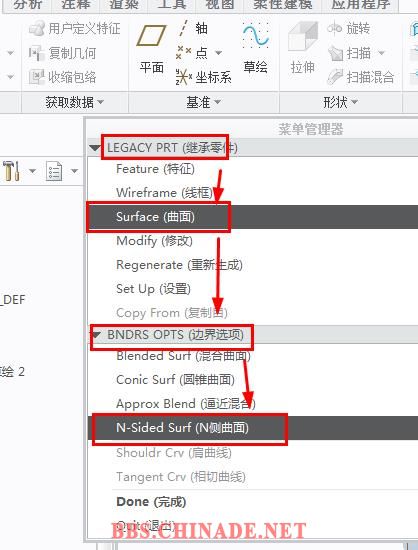

费了一些周折终于找到了N侧
但是问题来了
N侧是需要5条边以上才能做么
并且边界条件有些不能进行设置是这样么版大

sdgdjgb · 发表于 2015-9-25 19:20:56

本帖最后由 sdgdjgb 于 2015-9-25 19:30 编辑

v2zwd 发表于 2015-9-25 17:41
费了一些周折终于找到了N侧
但是问题来了
N侧是需要5条边以上才能做么

是的。。1.至少5条边。 2.每条边必须是单一线段。

willow · 发表于 2015-9-28 18:09:53

本帖最后由 sdgdjgb 于 2016-2-16 20:03 编辑

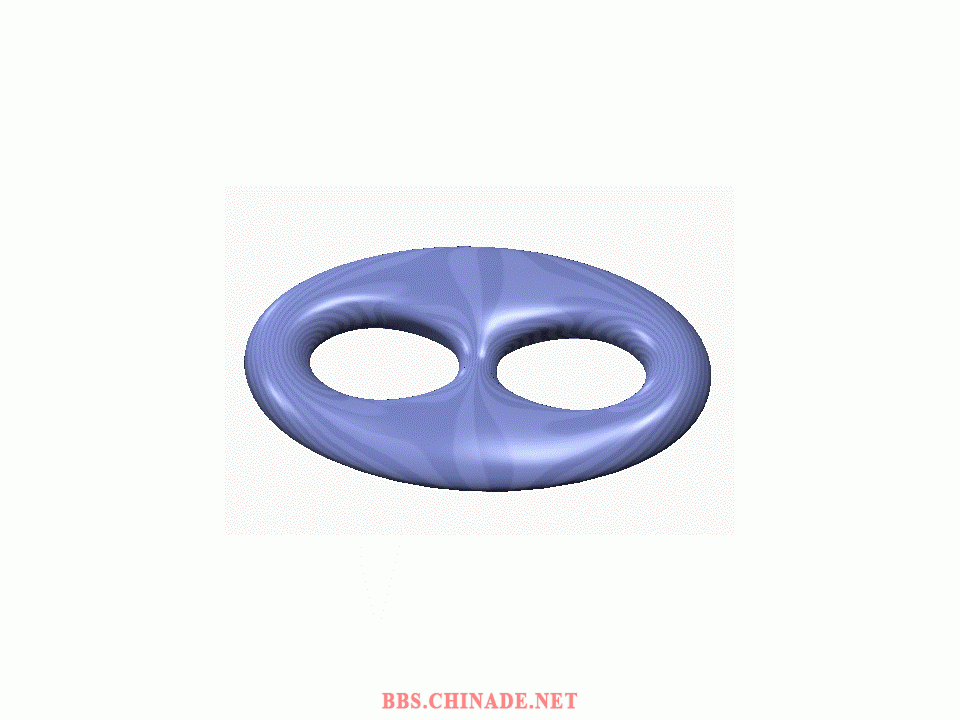

参与一下，表示对斑竹的支持

gj辉 · 发表于 2015-9-29 16:56:12

新手画的好丑呀希望版主指点一下你们是怎么画的

GoldenJin66 · 发表于 2016-2-16 12:31:24

好东西学习了
