阿基米德螺旋阵列教程之二——螺旋扫描做法

老段

原题地址：

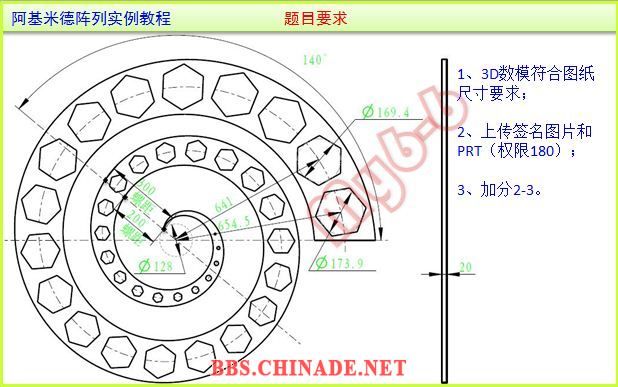

阿基米德螺旋阵列
http://www.chinade.cc/forum.php ... 17955&fromuid=23287
(出处: 中华设计论坛)


仙子已经出了方程曲线做法教程，应仙子要求我补充一下螺旋扫描做法。教程只简单讲一下主体特征的螺旋扫描做法，至于阵列就去看仙子的教程吧。教程地址：

阿基米德阵列实例教程-by天仙子
http://www.chinade.cc/forum.php?mod=viewthread&tid=118002&fromuid=23287
(出处: 中华设计论坛)

老段

图7

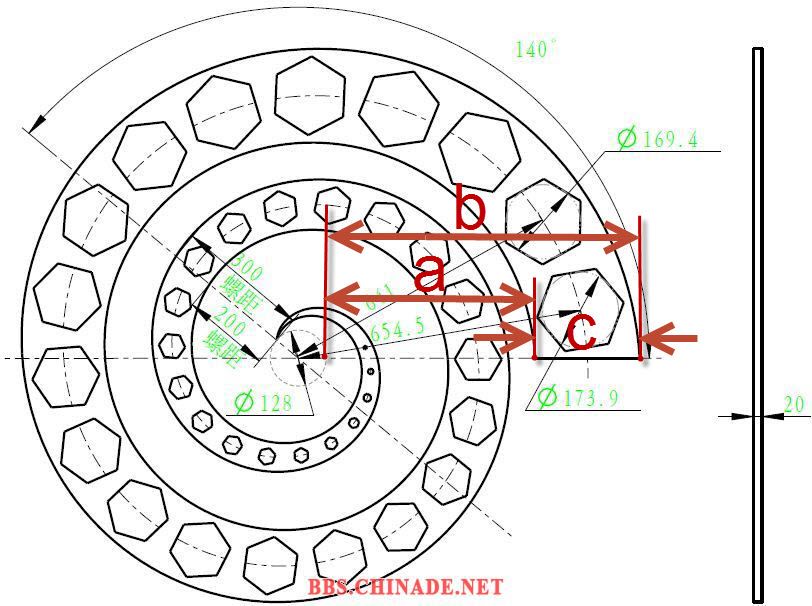

一、从上图可知，a和b的尺寸都应该是圏数乘以螺距，从图中可看出，应该是两圈加140度。
因而可以得出a/b/c三个尺寸如下：
a=(2+140/360)*200
b=(2+140/360)*300
c=b-a

图6

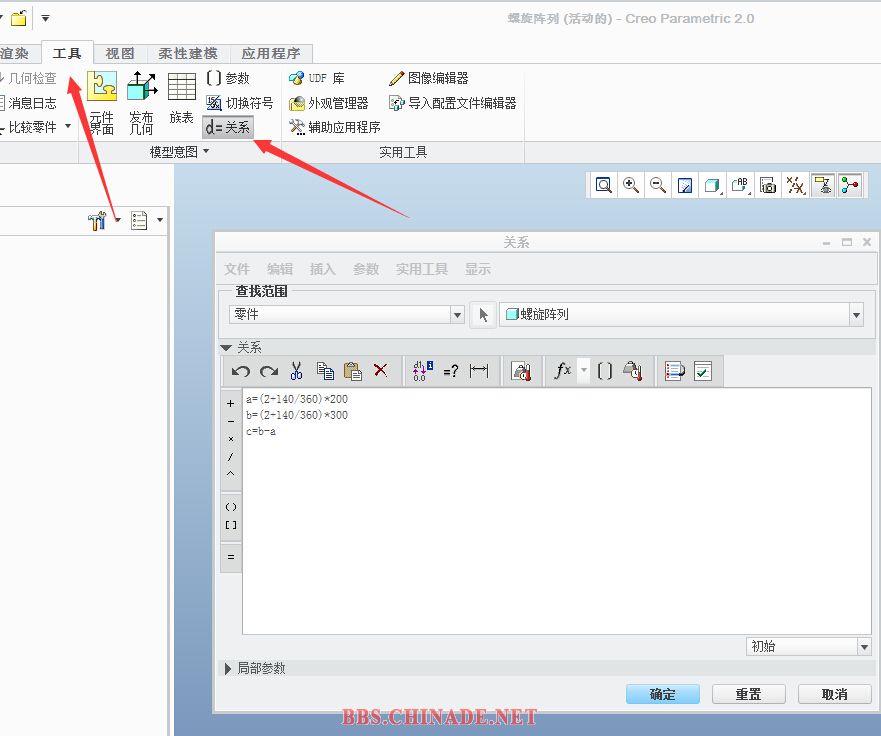

二、点击工具，关系，将以上等式直接代进去

图5

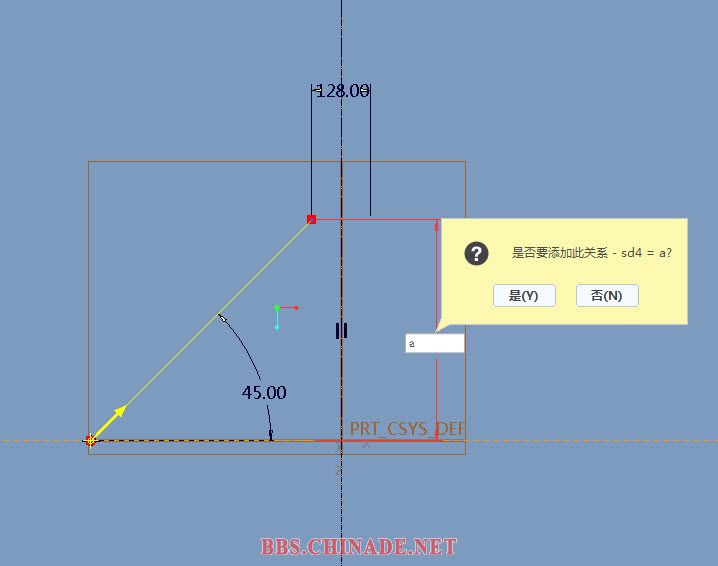

三、进入螺旋扫描，因为我们所要的螺距是水平的，而creo的螺距是以轨迹的高度计算的，那么我们只要将轨迹线标注为45度，那么水平与垂直就相等了，在垂直高度尺寸上直接代入尺寸a,选择是即可。

图4

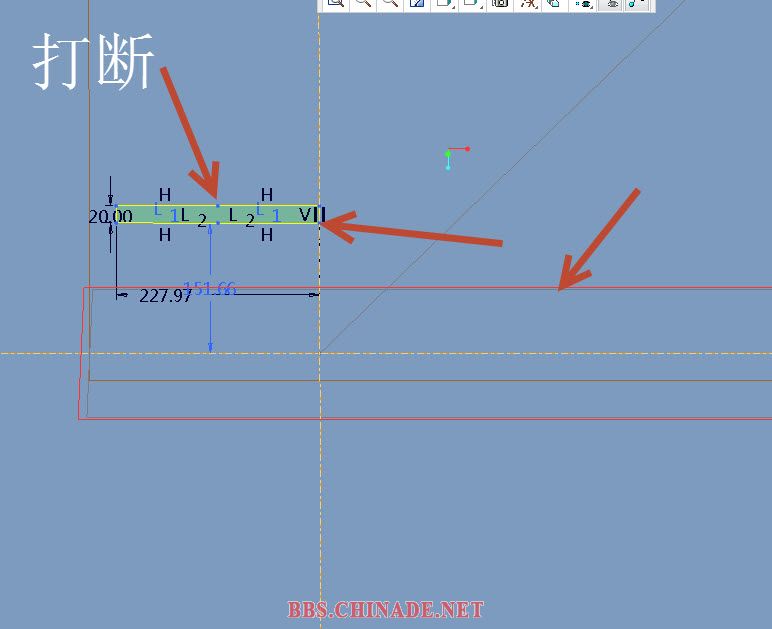

四、画截面，注意在水平方向与轨迹约束，上下空出一段距离，然后稍微调整一下角度，能看到水平的基准面即可，然后将截面的底部约束为与水平基准面重合，在截面的上面一条线的中点打断，以获得一条中心曲线。

图2

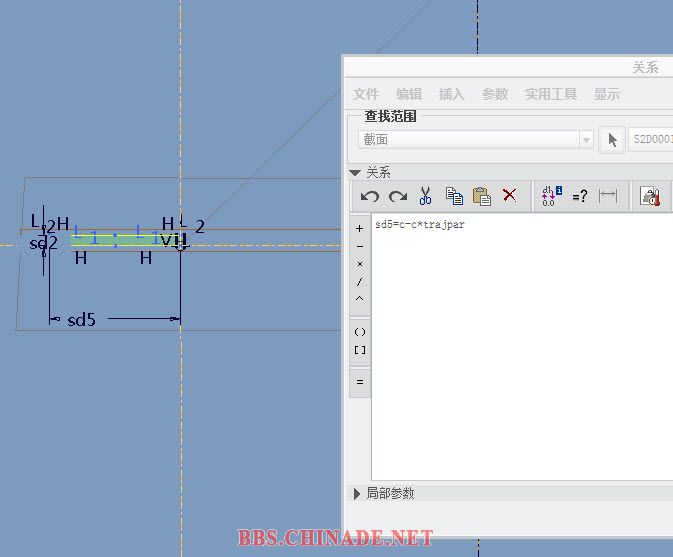

五、截面的水平尺寸上代入关系式，sd5=c-c*trajpar  使尺寸从c变至0

图1

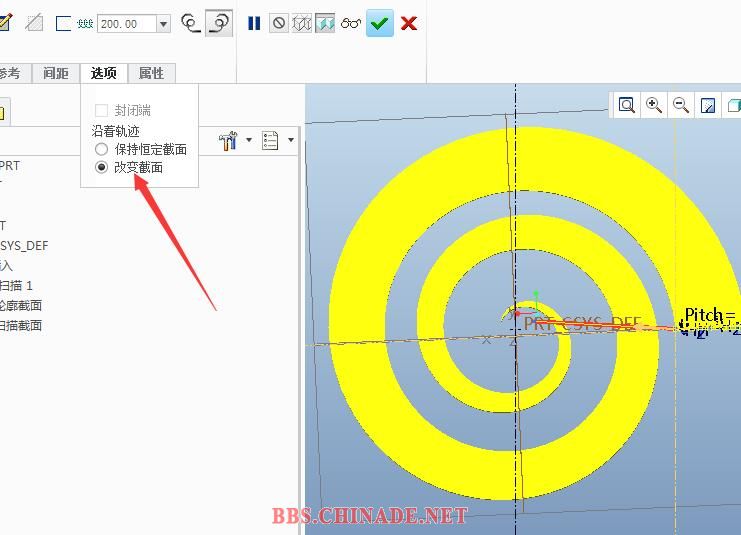

六、注意要将此处改变截面勾上才能成功

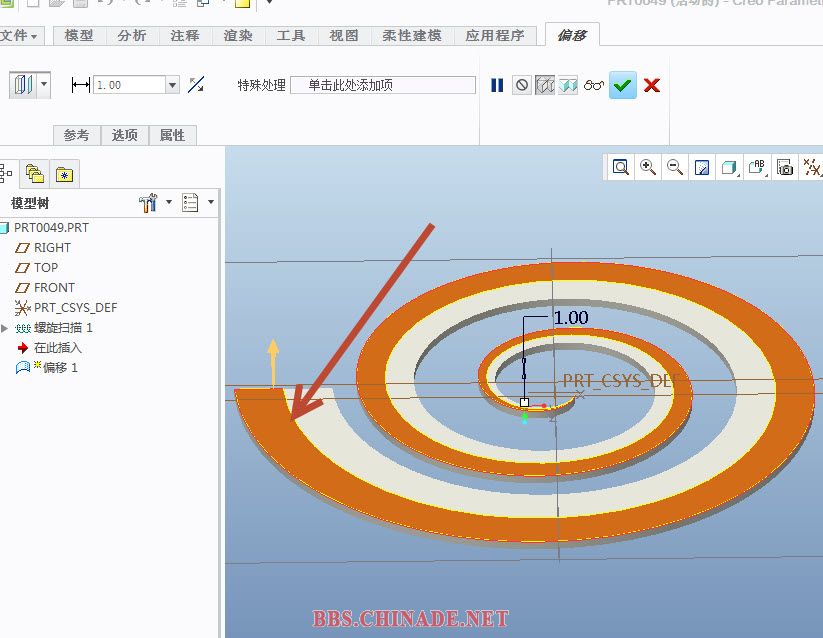

七、可能是creo的bug,打断的线看不到也选不上，但是可以偏移复制曲面，所以只能复制了，在阵列时选曲面的边作曲线用了。好的，教程就简单的做到这儿，不明白的下prt看吧

老段

需要prt的请回复下载，版本为creo2.0
