[原创] 工程图中的安装参考元件如何表达

[复制链接]
发表于 2015-9-12 17:05:25 | 显示全部楼层 |阅读模式
本帖最后由 西山住客 于 2015-9-12 17:07 编辑

在做工程图时,有时需要表达这个出工程图的元件与另外参考元件的的安装关系,这个参考元件需要用双点划线表达,而在工程图里又不得出现在bom里,也不得出现这个参考元件的重量。autocad,采用块插入来表达,我们CREO如何快速表达这种有装配参考关系的工程图?

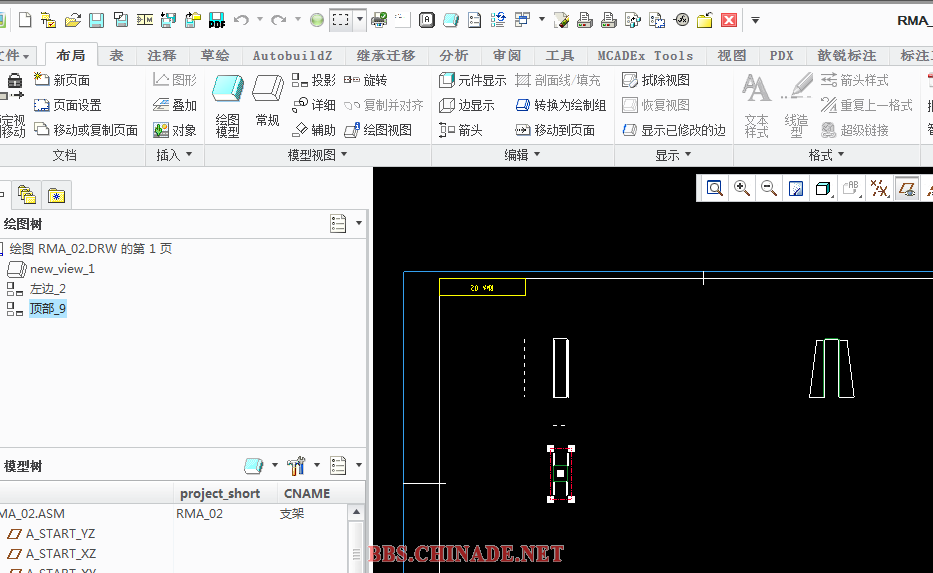

1、首先创建要出工程图的元件的视图 1.png

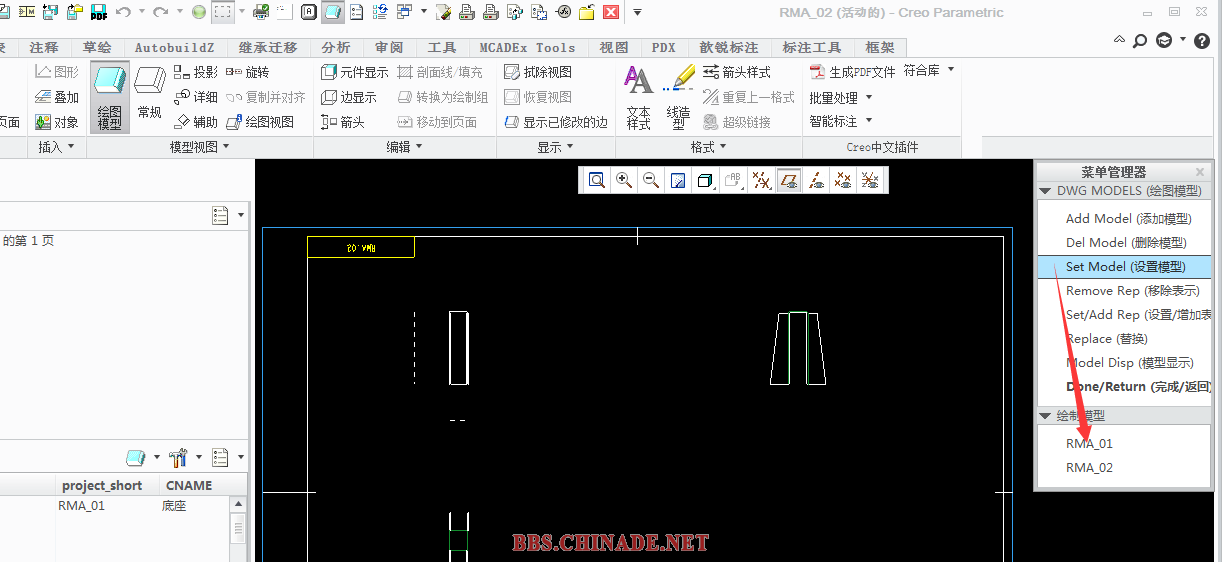

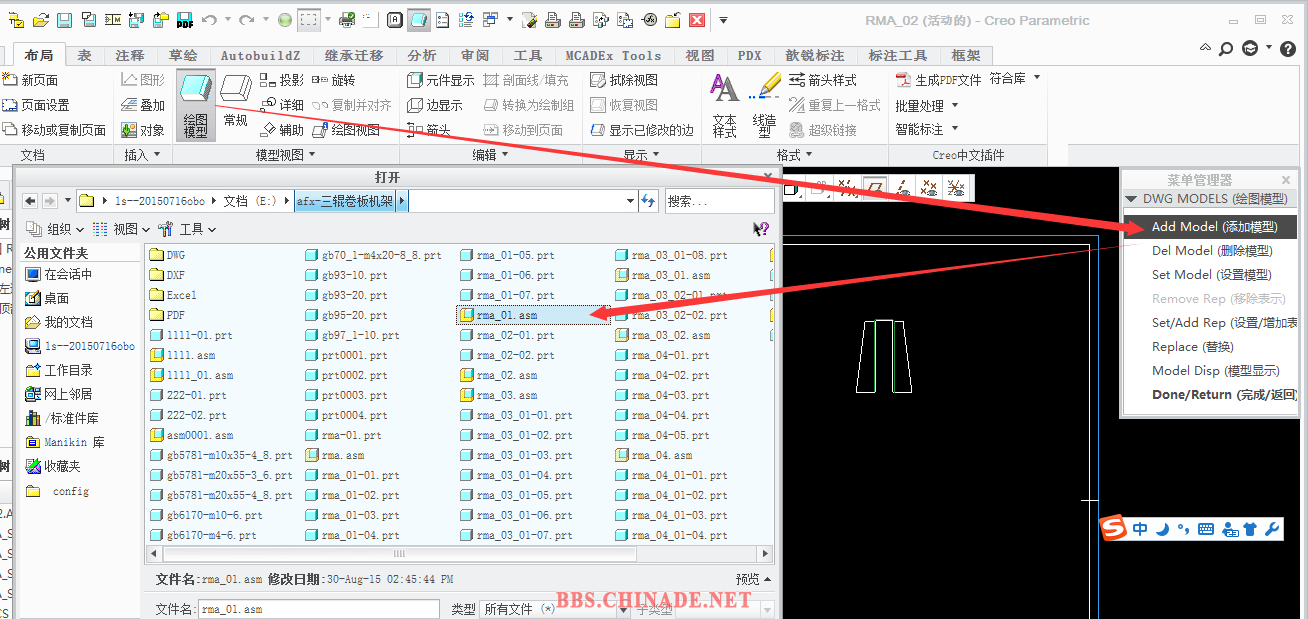

2、在工程图里,指定要参考元件为绘图模型,并设置
2.png 3.png

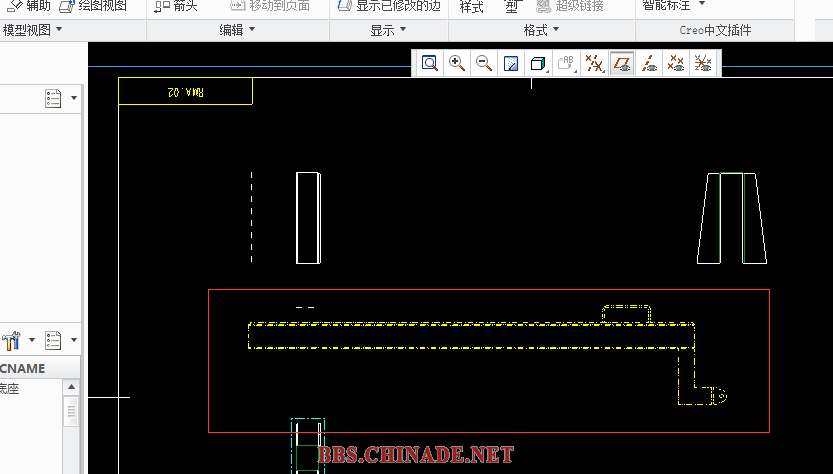

3、创建视图并装线型

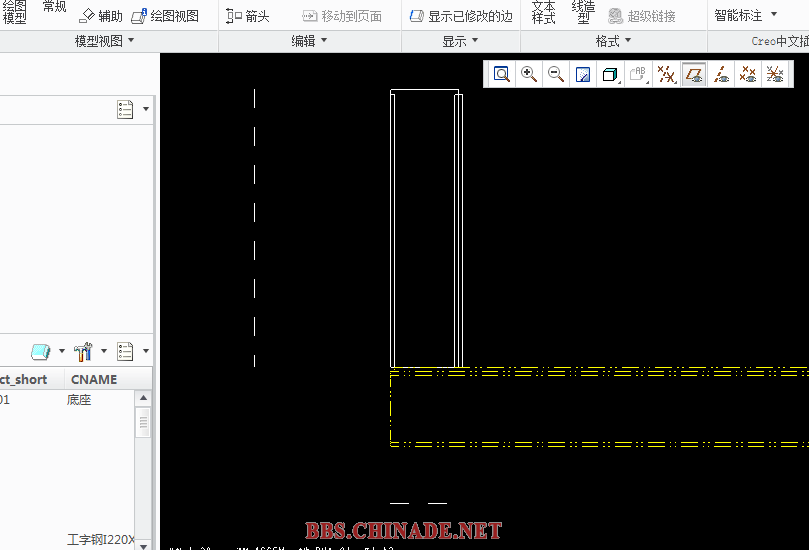

4、将参考元件视图和元件视图对齐

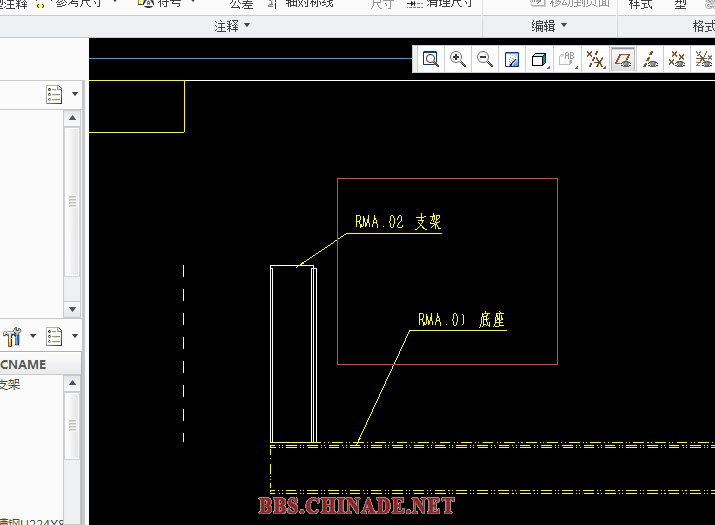

5、但然,我们还可以用注释和参数标注出元件和参考元件的图号和名称:

到此,我们一个有参考元件的视图就做好了



发表于 2015-9-12 17:14:15 | 显示全部楼层
终于抢到沙发了。支持
回复 支持 反对

使用道具 举报

发表于 2015-9-14 22:23:53 | 显示全部楼层
这个真不错,
回复 支持 反对

使用道具 举报

发表于 2015-12-11 13:52:33 | 显示全部楼层
比较实用的教程
