工程图设置无法保存

kaola

今天通过准备——绘图属性中使用“model_display_for_new_views ”和“tan_edge_display_for_new_views ”将Creo工程图显示样式设置成默认为消隐显示，相切边显示样式设置成无。但是设置完成保存之后只针对当前工程图起作用，将当前工程图关掉，重新打开一个或者将creo关掉重启之后。该设置就失效了。又变成系统默认设置。请问有没有哪位大神指导这是什么原因造成的？该怎么处理？谢谢！

西山住客

1、首先你要做一个标准绘图设置文件，例如GB.DTL，这个文件可以直接采用别人配置好的，或自己修噶，将这个文件保存在指定文件夹里；
2、在config.pro里指定这个文件
3、要有自己的工程图格式文件例如A4到A0，
4、在给创建好的3D文件创建工程图时，选这上面的格式文件做为模板
5、系统会自动将GB.dtl配置加如所创建的工程图里
6、当然如果你现在发工程图配置不对，可以在工程图属性里的配置导入GB.dtl文件，然后运用一下就好了。

kaola

西山住客 发表于 2015-8-12 22:59
1、首先你要做一个标准绘图设置文件，例如GB.DTL，这个文件可以直接采用别人配置好的，或自己修噶，将这个 ...

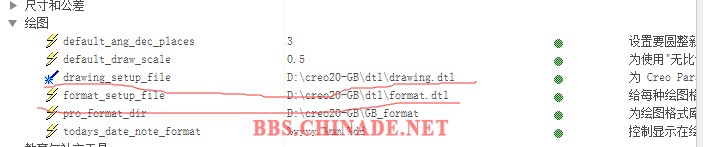

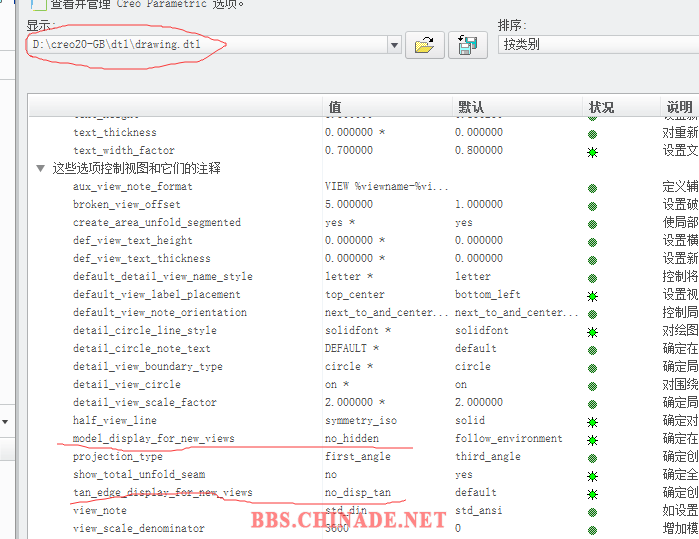

大侠，请看我的配置。是不是哪里错了？一直不起作用。
