[原创教程] 瞎整,钉下鼓钉

[复制链接]
发表于 2015-8-7 20:08:59 | 显示全部楼层 |阅读模式
本帖最后由 aasohu 于 2015-8-7 20:34 编辑

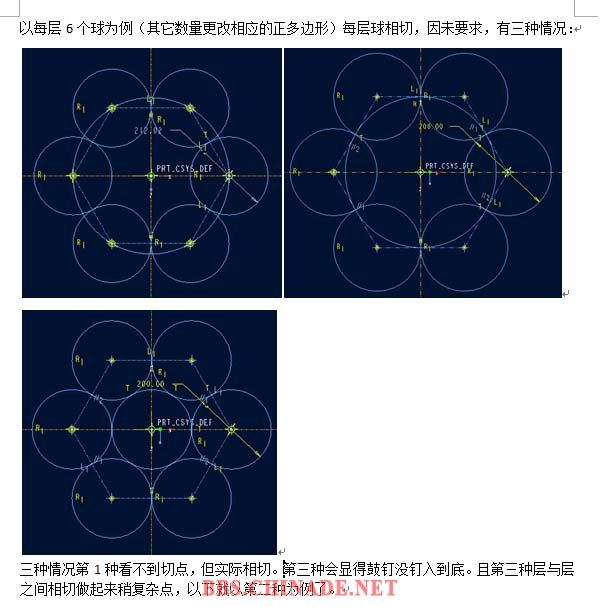

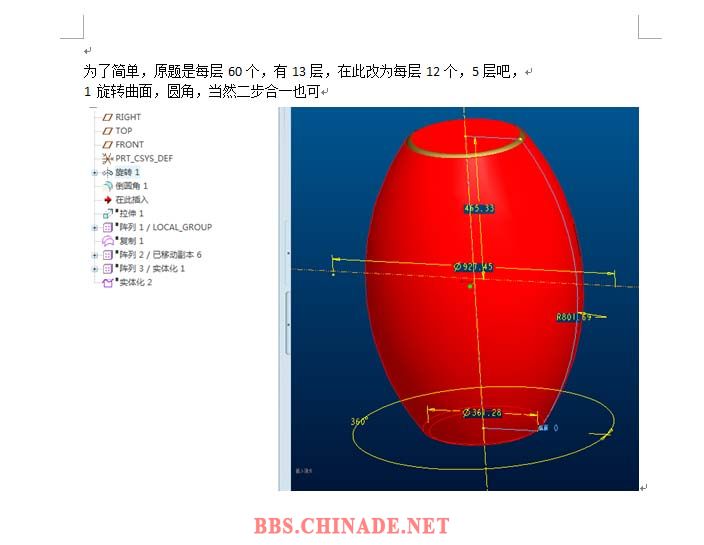

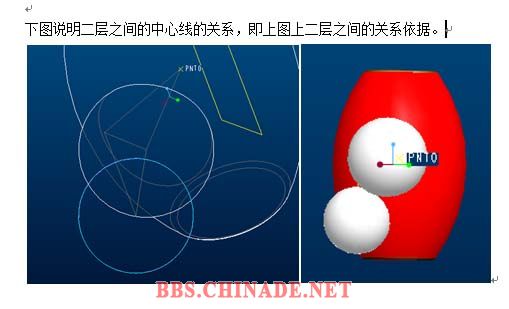

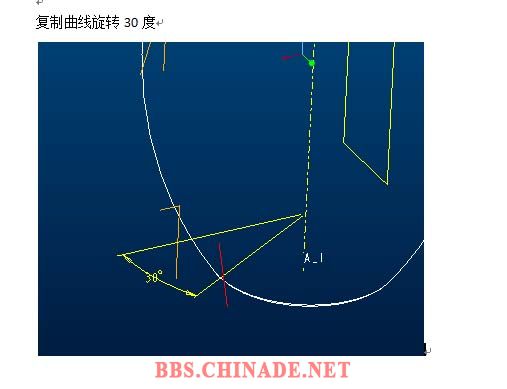

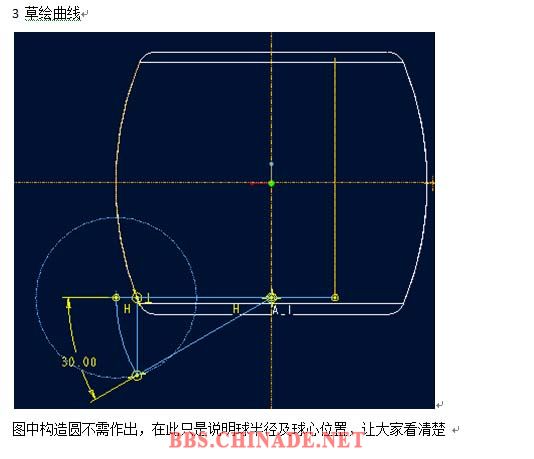

另12个鼓钉,要改30度为15度,后面同

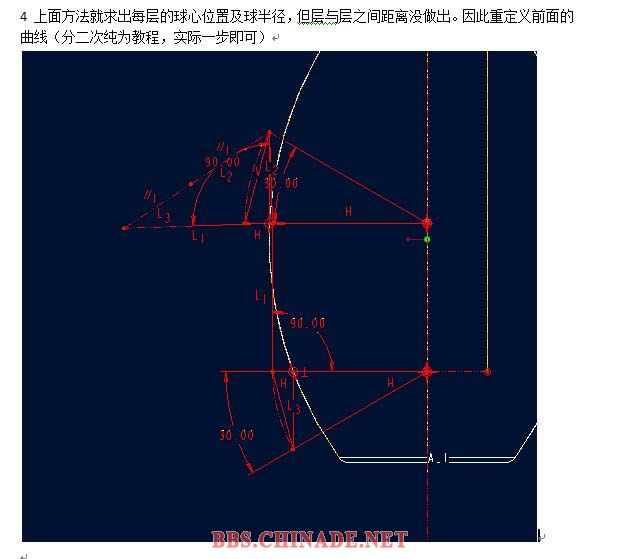

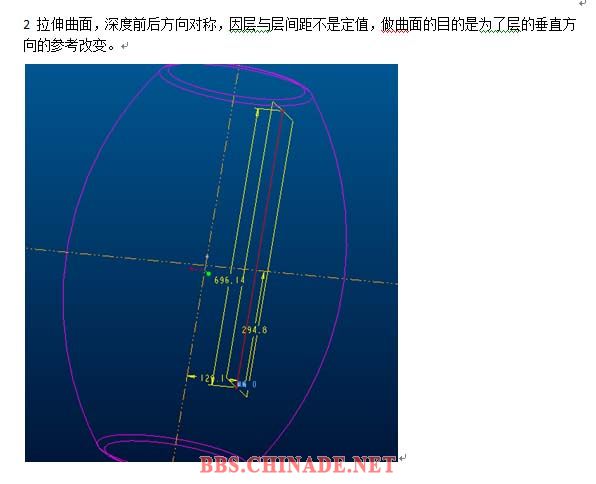

注意拉伸曲面参考要选剖面为好




评分

1

查看全部评分

 楼主| 发表于 2015-8-7 20:19:42 | 显示全部楼层

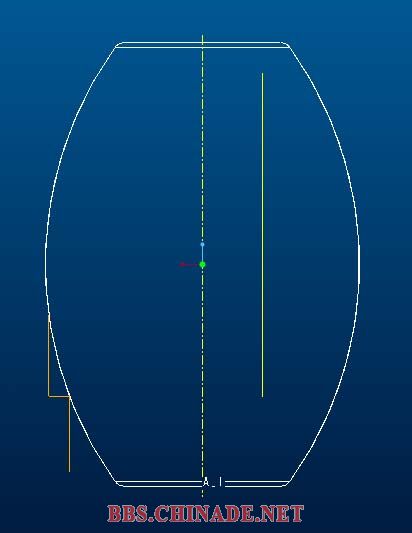

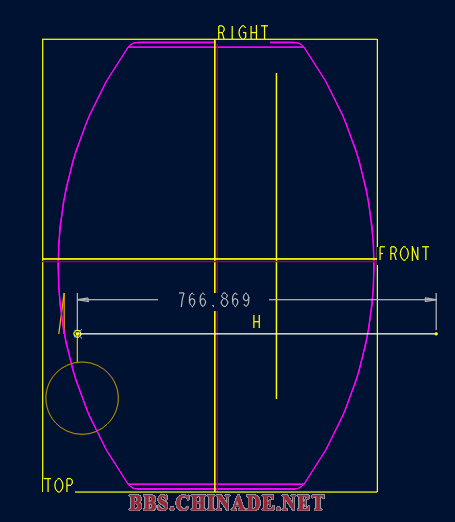

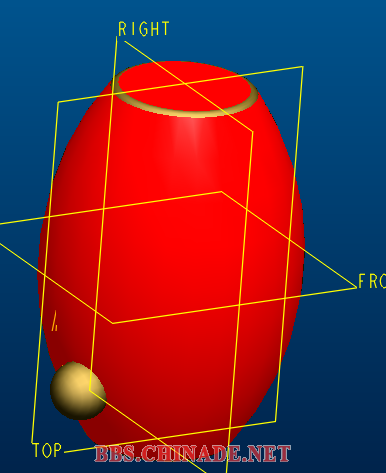

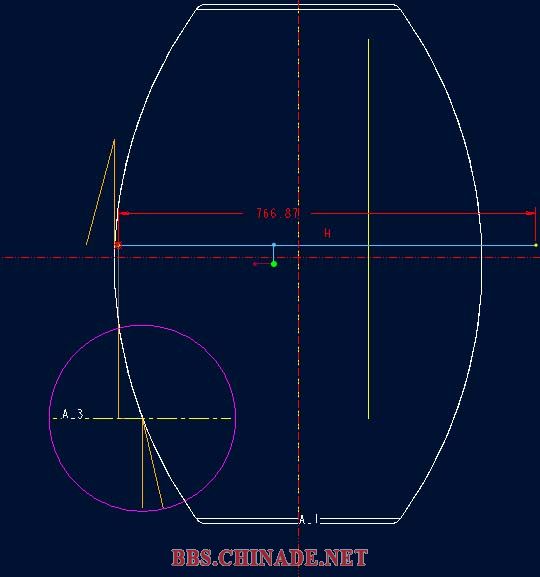

以旋转后曲面与中心轴为参考作基准平面,以此面为基准建旋转实体球,如图

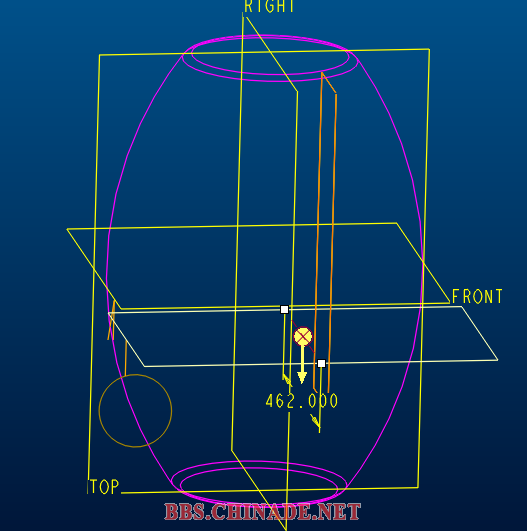

如图切剪前面的拉伸曲面
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-8-7 20:47:02 | 显示全部楼层
本帖最后由 aasohu 于 2015-8-7 21:09 编辑

网不好,后面就简单说了,烦

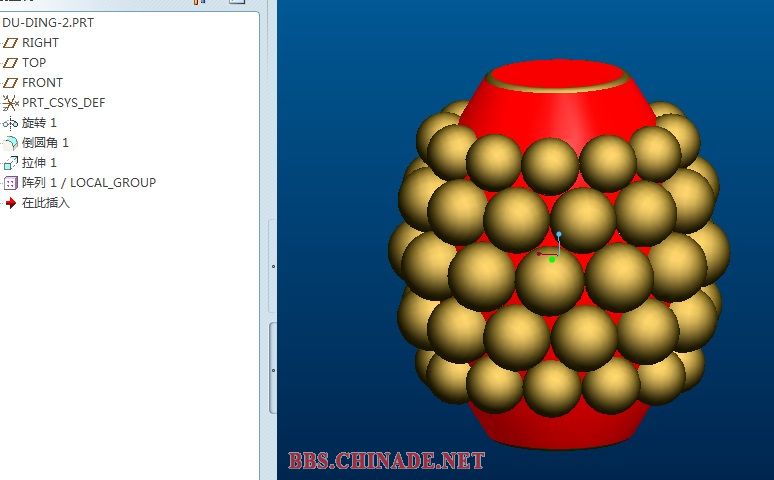

将拉伸曲面后面的特征(不包拉伸曲面)归组,阵列,变量为旋轴曲线的角度15度,增量15度,阵列数量就5吧
复制所有实体曲面
对复制的曲面进行选择性粘贴,选对副本旋转粘贴,值30度
实体化粘贴的曲面
选粘贴的曲面进行轴阵列,数量11,增值30

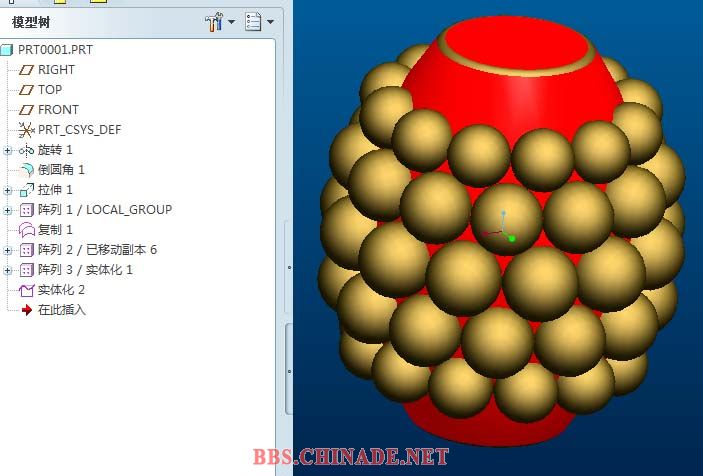

对实体化特征进行参考阵列,完成

至于原题每层60个,有13层,更改相应的参数值即可。电脑不好就不要改了,折磨。恨不得砸下电脑。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-8-7 20:57:00 | 显示全部楼层
游客,如果您要查看本帖隐藏内容请回复

不清楚参考帕特了。proe .50
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-8-7 21:08:33 | 显示全部楼层
游客,如果您要查看本帖隐藏内容请回复

修改下,阵列改成一步的。
回复 支持 反对

使用道具 举报

发表于 2015-8-7 21:33:18 | 显示全部楼层
本帖最后由 v2zwd 于 2015-8-7 21:42 编辑

支持 顶你 这题偶做了
这鼓钉 不是要直径都一样么
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-8-7 22:17:16 | 显示全部楼层
v2zwd 发表于 2015-8-7 21:33
支持 顶你 这题偶做了
这鼓钉 不是要直径都一样么

你看来与我说的不是一题,
鼓钉实际是一样的可能性大,但题目中不是要求一样大的,是要求每层60个,相切的。
大小不一样
回复 支持 反对

使用道具 举报

发表于 2015-8-8 07:59:08 | 显示全部楼层
顶楼主 ,谢谢!
回复 支持 反对

使用道具 举报

发表于 2015-8-11 20:14:30 | 显示全部楼层
支持斑竹,有密集恐惧症看了头皮往里收:lol
回复 支持 反对

使用道具 举报

发表于 2016-4-8 22:20:58 | 显示全部楼层
谢谢楼主分享,学习学习,支持支持咯!
回复 支持 反对

使用道具 举报
