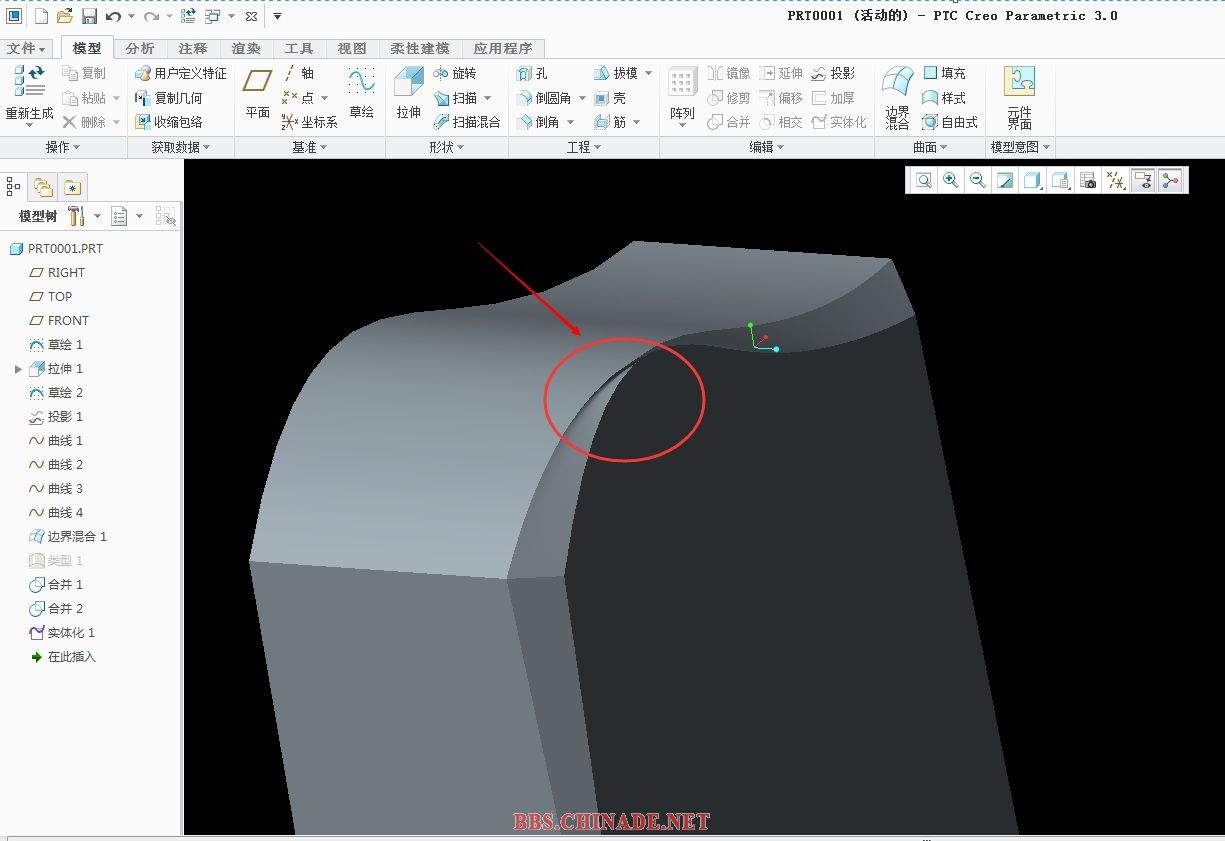

这个三角曲面怎么画出来？画出来会扭曲和内凹不平滑。

minemp3 · 发表于 2015-7-31 00:14:56

曲面向中间收到一点，如何画出曲面比较平整过渡？

prt0001.prt.rar (45.21 KB, 下载次数: 36)

妓院男管家 · 发表于 2015-7-31 08:19:17

为什么我的积分一直上不去呢

sdgdjgb · 发表于 2015-7-31 08:47:39

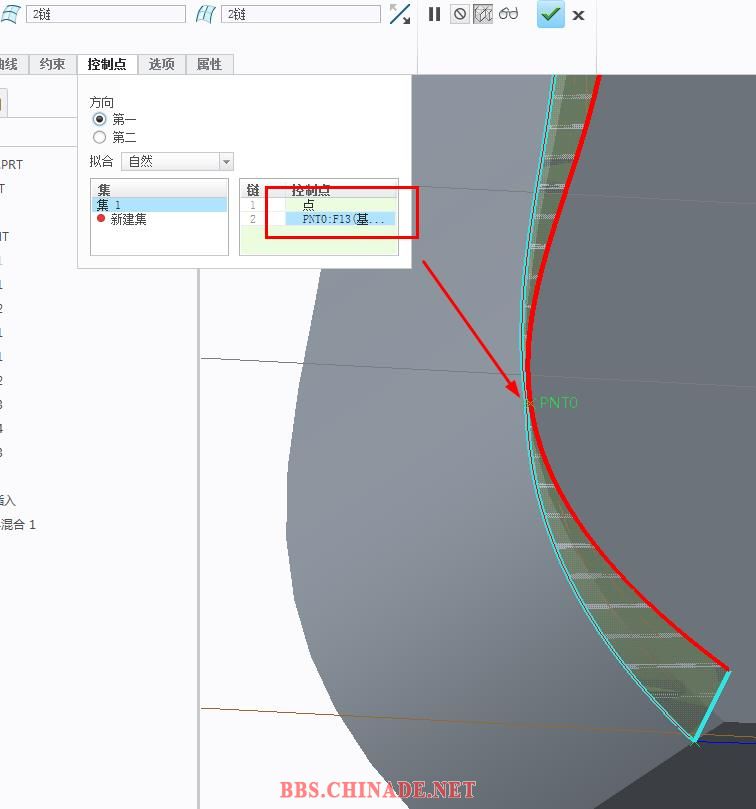

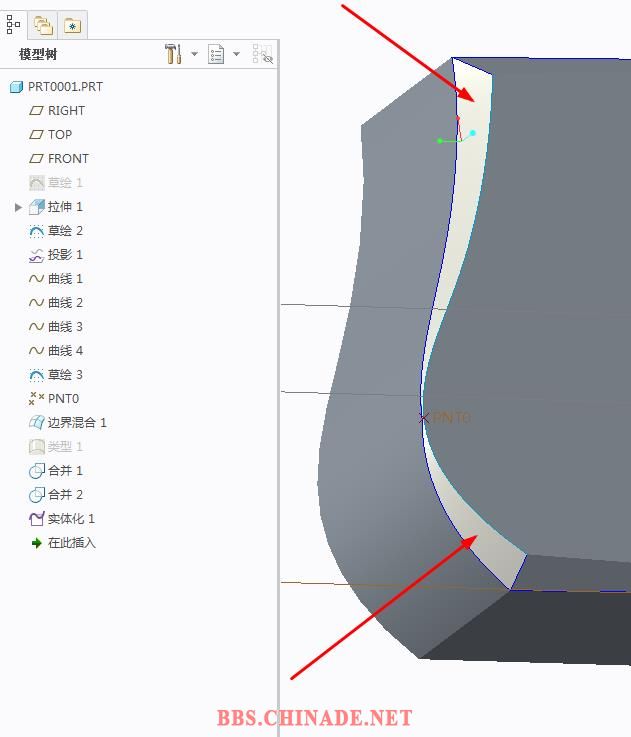

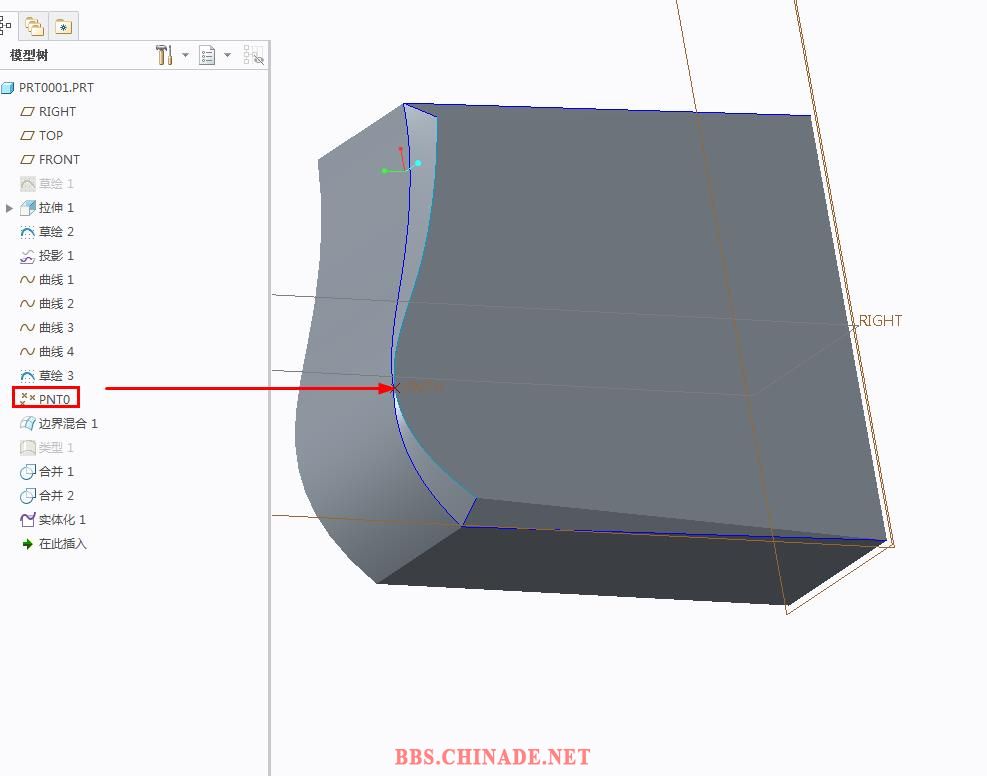

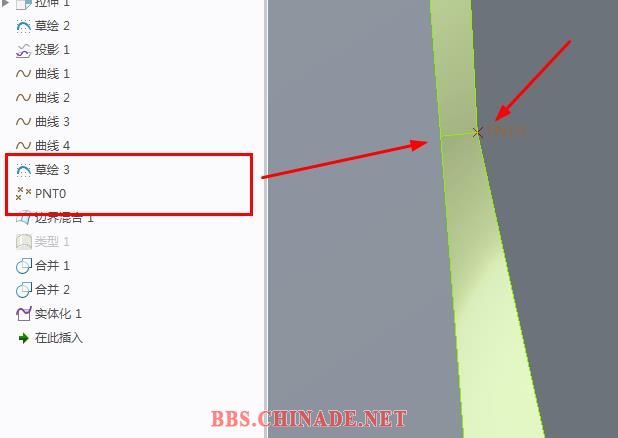

本帖最后由 sdgdjgb 于 2015-7-31 09:05 编辑


prt0001_pnt.prt.zip (54.38 KB, 下载次数: 10)

aasohu · 发表于 2015-8-1 09:15:13

本帖最后由 sdgdjgb 于 2015-8-3 09:34 编辑

呵，学习了sdgdjgb版大的方法，借用了他的模型。
搞了二种方法，供参考：

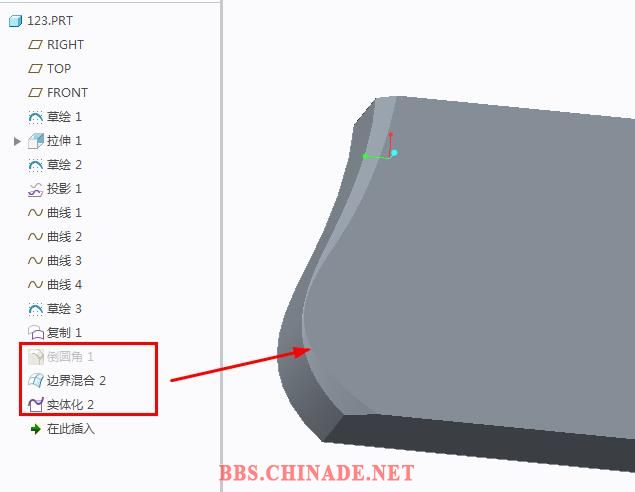

1 看了下，认为你的个三角曲面原意是不是变距倒角形成的（瞎叫的，类似变半径倒圆角），试下发现很接近原来曲线，就认为是这样。
由于倒角没有变距倒角，因此要这做作是选变半径倒圆角，注意要选择生成曲面，再选曲面边作边界曲面，实体化即可。

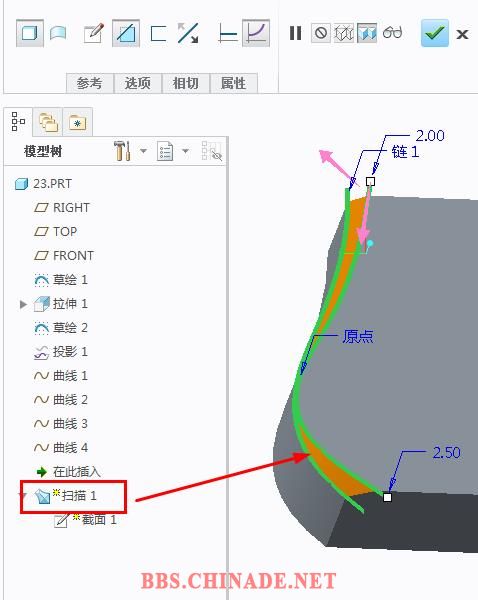

2 VSS。

wyj · 发表于 2015-8-2 23:53:36

谢谢

fzp139 · 发表于 2015-8-3 09:22:14

aasohu 发表于 2015-8-1 09:15
呵，学习了sdgdjgb版大的方法，借用了他的模型。
搞了二种方法，供参考：
1 看了下，认为你的个三角曲面 ...

楼主要什么版本的PROE画的怎么我的PROE5.0打不开

账号		自动登录	找回密码
密码			注册

[求助] 这个三角曲面怎么画出来？画出来会扭曲和内凹不平滑。

仅供参考。。。
