编织片－席子的图形循环再利用做法

aasohu · 发表于 2015-7-19 11:34:20

段大的教程：http://www.chinade.cc/forum.php? ... 3&fromuid=23287
在此作了变化，段大变扫是正余弦关系式控制截面的变化，席条顶部是弧形拱的，竹席是这样，
如果是布条编织，顶上可能是平的，这样正余弦不好控制，想起以前冰大的图形再循环利用VSS，在此温习下。

aasohu · 发表于 2015-7-19 12:10:47

本帖最后由 aasohu 于 2015-7-19 12:12 编辑

一步一步来了。

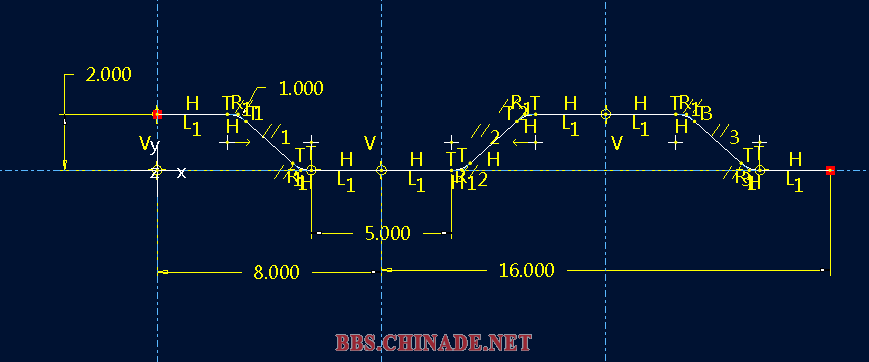

先做基准图形a

接着将图形上曲线等全选，转化成样条，此为关键。
如果不转成样条，则后面VSS取值不会在整个图形上取，只会取一段线就转不过筋了。
划了一个周期多是为了控制编织交错，可以分段取值。

aasohu · 发表于 2015-7-19 12:55:27

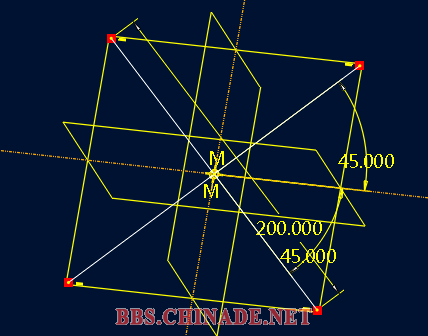

接着草绘轨迹，就作二条交叉线，也可以分二次草绘。

接着选一条VSS薄臂实体，厚就定为图形中的高吧，为2，当然也能改的。后面关系中乘以系数即可。

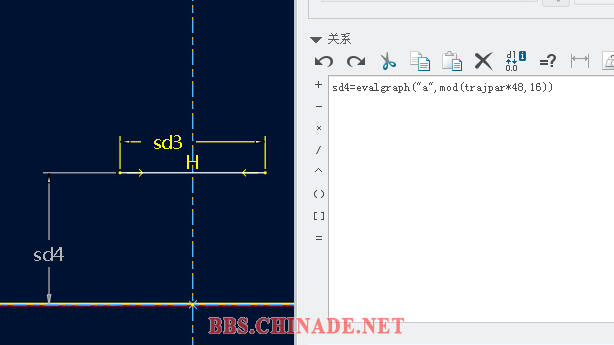

截面为一直线，加关系式

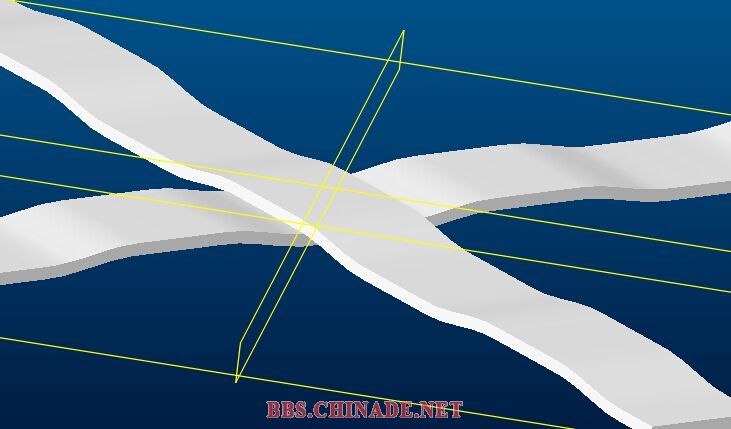

完成VSS，结果如图

aasohu · 发表于 2015-7-19 13:04:30

本帖最后由 aasohu 于 2015-7-21 19:11 编辑

再选另一条斜线，VSS，关系式如图

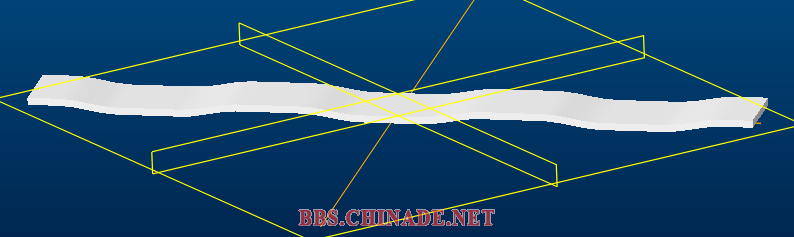

完成后如图

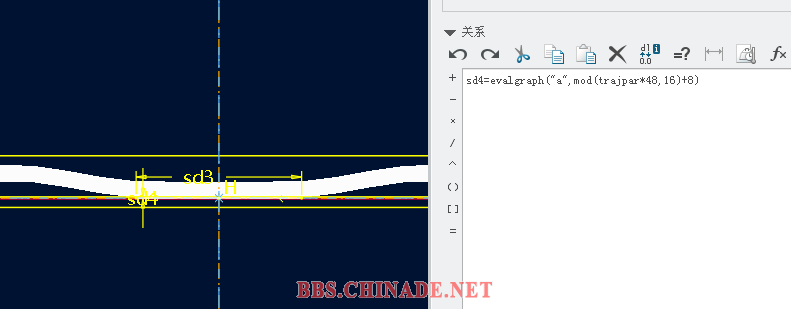

刚好交织，注意如不交织，调节下sd4=evalgraph("a",mod(trajpar*48,16)+8)中加的8值即可

aasohu · 发表于 2015-7-19 13:19:28

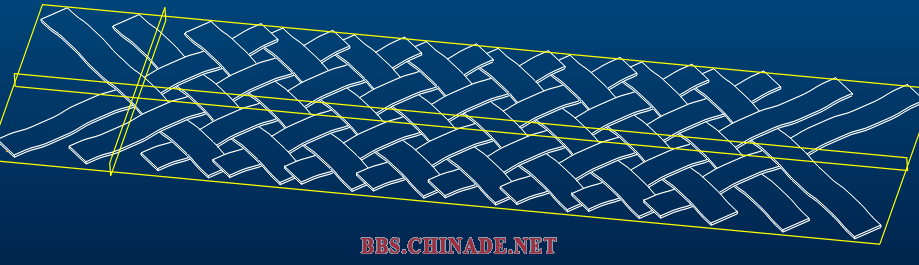

对二个VSS分别阵列，方向阵列，阵列数随意，就为10个吧，距离为轨迹总长/循环周期/sqrt(2)，刚好错位一个。
后面可能会出现错误，试改VSS为曲面成功，分析是实体时是不是边缘刚交影响所致。
改二个VSS厚度为1.8成功。

aasohu · 发表于 2015-7-19 22:51:51

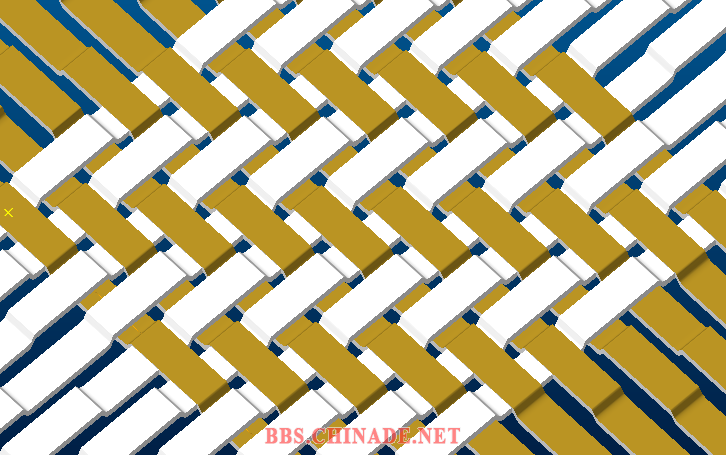

放上模型，扣肉3.0的。

游客，如果您要查看本帖隐藏内容请回复

dd493285977 · 发表于 2015-7-20 08:35:05

强大，支持！

aasohu · 发表于 2015-7-20 23:55:32

呵呵，再改下，看看是不是对的，不会编织呀。

游客，如果您要查看本帖隐藏内容请回复

老段 · 发表于 2015-7-21 13:22:43

这下对了，教程做得不错，加分鼓励

wyj · 发表于 2015-8-8 13:45:32

强，谢谢
