画了一个玻璃，但菱形边不能做到顶部，求指教。

cheng8642 · 发表于 2015-7-18 09:16:12

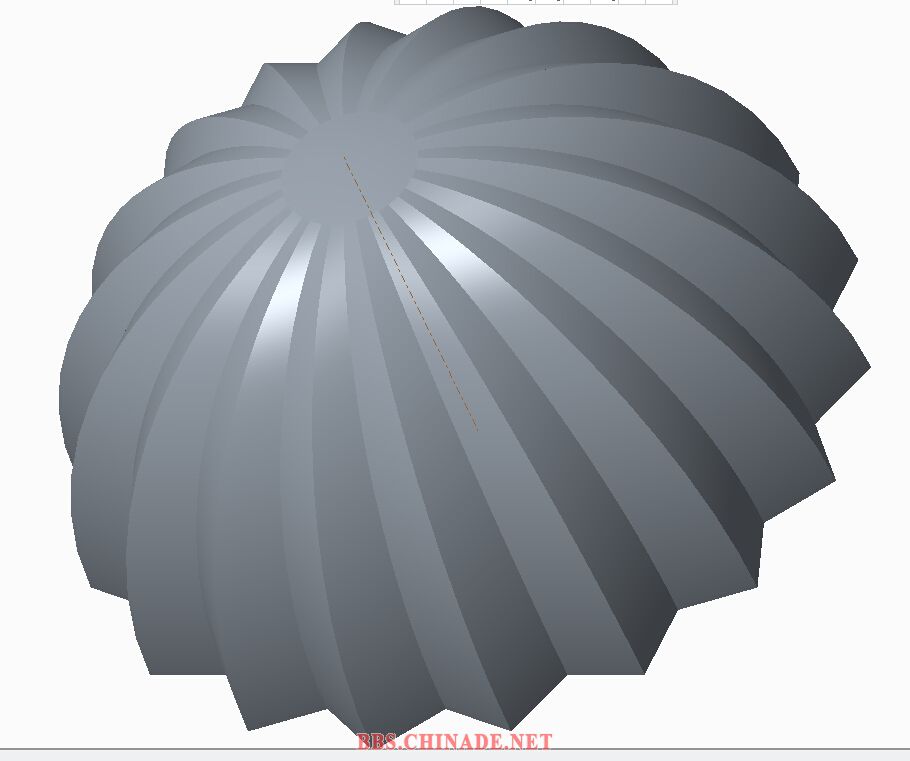

零件菱形边不能做到顶部，不知道要怎么修改，还请指教。

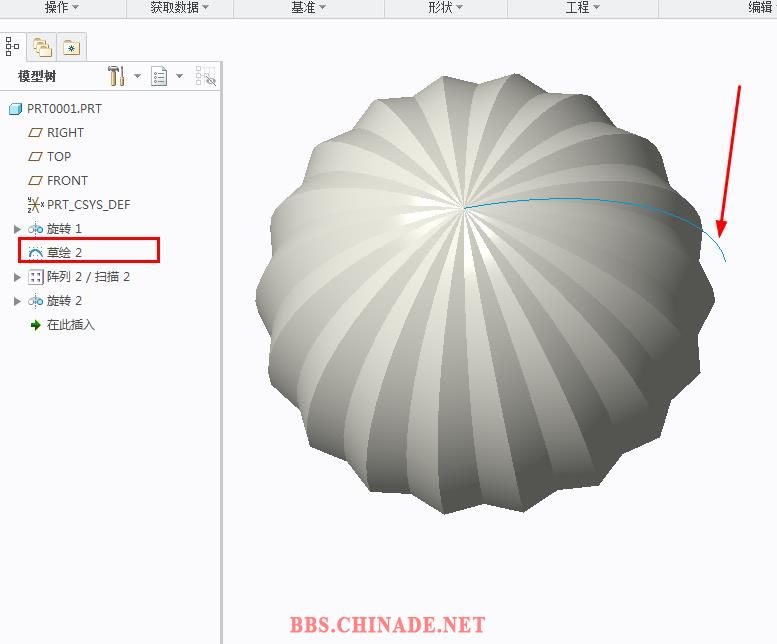

sdgdjgb · 发表于 2015-7-18 10:19:08

本帖最后由 sdgdjgb 于 2015-7-18 11:04 编辑


prt0001_xg.prt.zip (66.52 KB, 下载次数: 19)

aasohu · 发表于 2015-7-18 10:28:52

晕，又是参照问题，剖面参考顶部时无了，不要参照剖面即可。

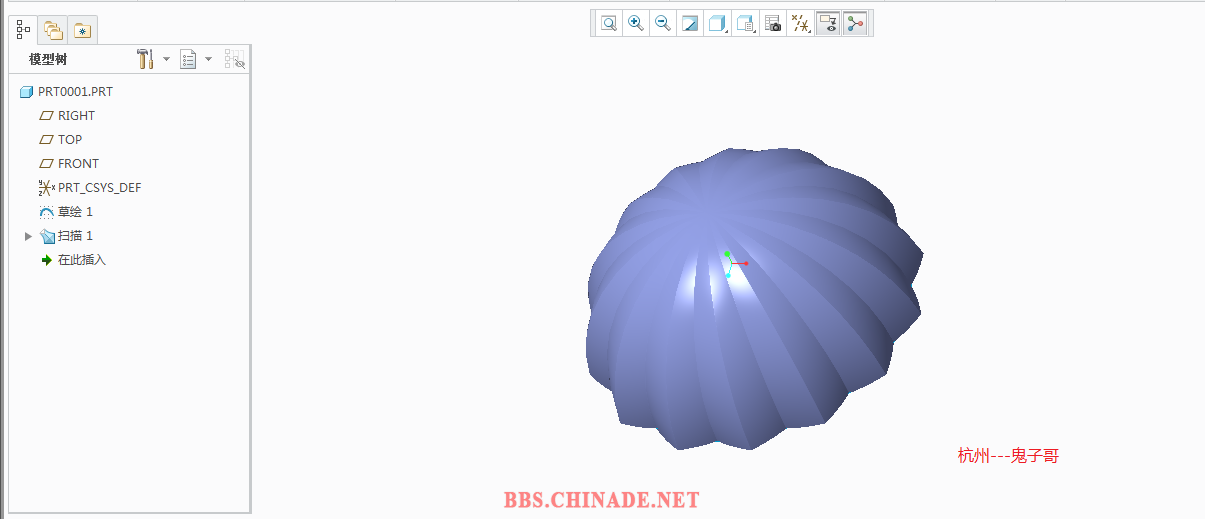

鬼子哥 · 发表于 2015-7-18 16:37:53

神奇的一步VSS……

sdgdjgb · 发表于 2015-7-18 19:48:04

rbr1102 发表于 2015-7-18 16:37
神奇的一步VSS……

能不能详细讲解一下这个关系式的含义。。。谢谢。
sd6=abs(10*(trajpar*14-floor(trajpar*14))-5)

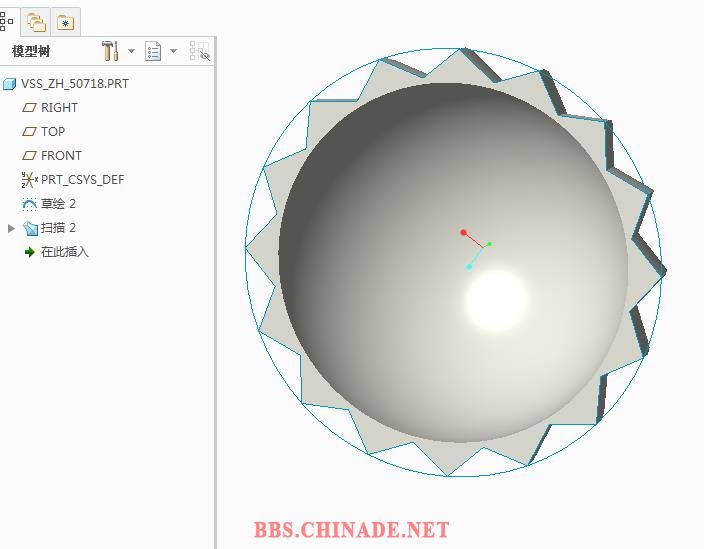

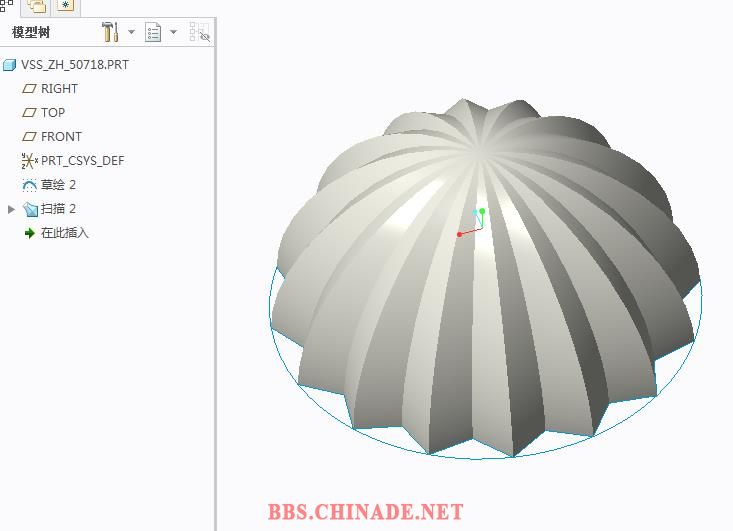

sdgdjgb · 发表于 2015-7-18 20:47:45

本帖最后由 sdgdjgb 于 2015-7-18 20:48 编辑


aasohu · 发表于 2015-7-18 21:52:39

sdgdjgb 发表于 2015-7-18 19:48
能不能详细讲解一下这个关系式的含义。。。谢谢。
sd6=abs(10*(trajpar*14-floor(trajpar*14))-5)

还没看模型，这个关系式的含义倒知道点。
floor(x),有时候也写做Floor(x),其功能是“向下取整”,或者说“向下舍入”,即取不大于x的最大整数(与“四舍五入”不同），如floor(10.9)，floor(10.1)等均是10
trajpar*14-floor(trajpar*14))即值由0~1循环14次，10*(trajpar*14-floor(trajpar*14))就是值0~10循环14次，
ABS是绝对值，abs(10*(trajpar*14-floor(trajpar*14))-5)即5到0再到5循环14次，
其实proe5以上有了求余函数，可以简单点，即abs(mod(trajpar*140,10)-5)或者abs(10*mod(trajpar*14,1)-5)

sdgdjgb · 发表于 2015-7-19 07:55:34

aasohu 发表于 2015-7-18 21:52
还没看模型，这个关系式的含义倒知道点。
floor(x),有时候也写做Floor(x),其功能是“向下取整”,或者说 ...

学习了。谢谢，十分地谢谢。

BladeMen · 发表于 2015-7-20 08:33:42

值得学习神奇的一步VSS 具体VSS 参照性问题不会处理希望能详细讲解讲解

BladeMen · 发表于 2015-7-20 08:37:13

aasohu 发表于 2015-7-18 21:52
还没看模型，这个关系式的含义倒知道点。
floor(x),有时候也写做Floor(x),其功能是“向下取整”,或者说 ...

刨面参照性问题，是说参照了基准平面么。有时候自己做VSS的时候也会遇到这样的问题，具体请详解。
