做了一个VSS模型，不能整列，求指教。

cheng8642 · 发表于 2015-7-16 16:24:53

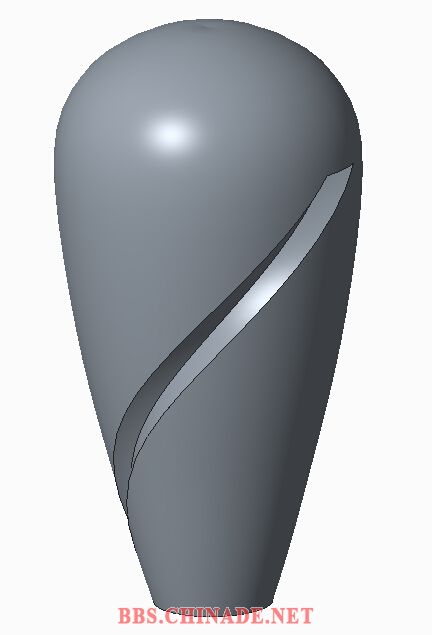

自己参考模型画出这步，但整列就出问题了，只能整列1处，超过1处就出问题了，请大家指教下哪里出了问题！谢谢

老段 · 发表于 2015-7-16 16:47:04

用几何阵列

cheng8642 · 发表于 2015-7-16 16:56:34

老段发表于 2015-7-16 16:47
用几何阵列

嗯，已经解决，多谢，没发现是这个问题，一直再找是不是草图哪里出错，原来是这个问题。

aasohu · 发表于 2015-7-16 19:43:47

本帖最后由 aasohu 于 2015-7-17 18:01 编辑

看了，有问题。
主要是变扫时有个参考是选剖面，参考实体表面，切割后实体表面会变，因此后续会影响生成。改了下，先复制实体曲面，改参考此曲面即可。

cheng8642 · 发表于 2015-7-18 09:12:17

aasohu 发表于 2015-7-16 19:43
看了，有问题。
主要是变扫时有个参考是选剖面，参考实体表面，切割后实体表面会变，因此后续会影响生成。 ...

刚才试了下，修改了参照曲面后，的确不用几何整列了，多谢。

v2zwd · 发表于 2015-9-18 22:50:23

本帖最后由 v2zwd 于 2015-9-18 22:55 编辑

cheng8642 发表于 2015-7-18 09:12

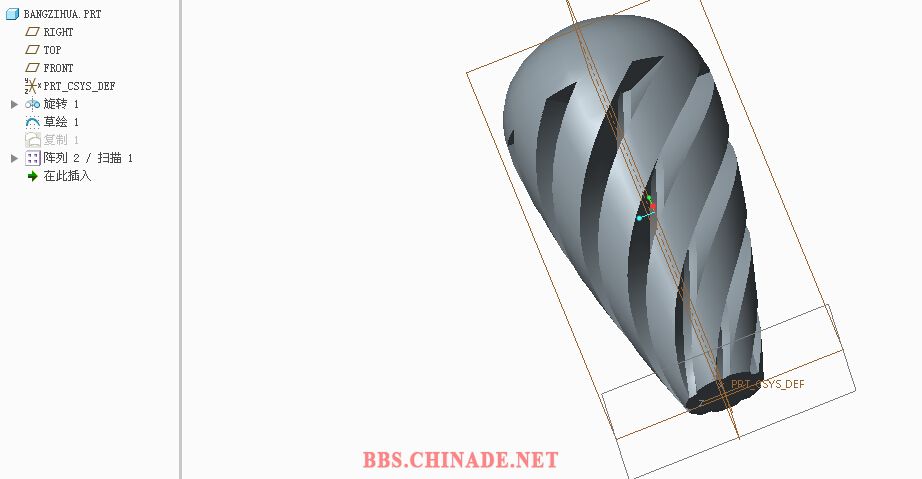

按着版主说的复制了一个曲面作为参考，

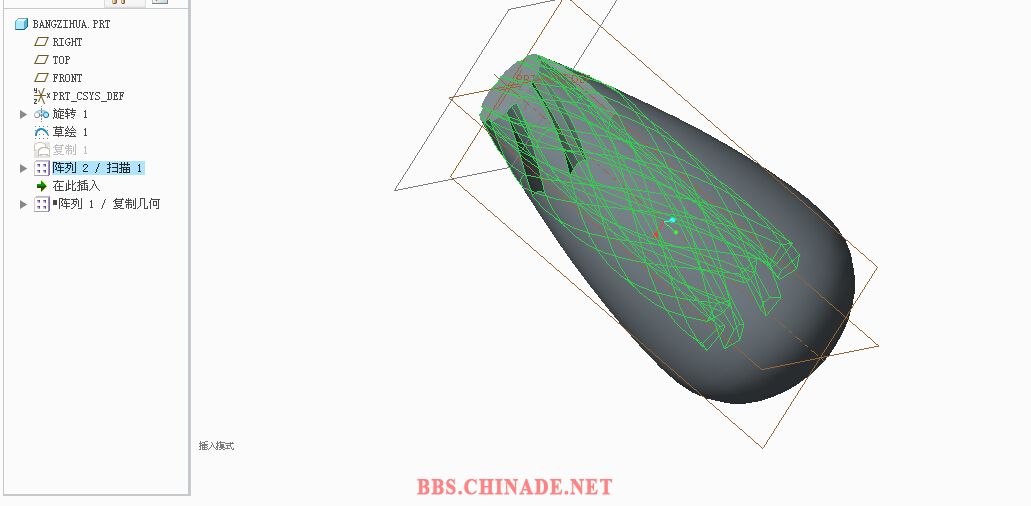

然后进行阵列，之后发现VSS的槽进入了实体内（上图），改完尺寸有变形的情况（下图）
不知你们做的有变形么，可否提供文件给我学学谢谢

cheng8642 · 发表于 2015-9-22 08:54:44

v2zwd 发表于 2015-9-18 22:50
按着版主说的复制了一个曲面作为参考，
然后进行阵列，之后发现VSS的槽进入了实体内（上图），改完尺寸 ...

我不是有上传我做的文档吗，你按照下面所说的方法修改下就OK了。

你是怎么做出了镂空的效果，把文档上传下我也学习学习。

v2zwd · 发表于 2015-9-22 11:34:01

cheng8642 发表于 2015-9-22 08:54
我不是有上传我做的文档吗，你按照下面所说的方法修改下就OK了。

你是怎么做出了镂空的效果，把文档 ...

楼主上传的文档，我做几何阵列是顺利出来了
但是改参照曲面再阵列的那种就出现问题了
可否把改参照曲面再阵列的的那种上传一下
谢谢

v2zwd · 发表于 2015-9-22 11:38:08

aasohu 发表于 2015-7-16 19:43
看了，有问题。
主要是变扫时有个参考是选剖面，参考实体表面，切割后实体表面会变，因此后续会影响生成。 ...

aasohu 可否把改了参照曲面再阵列的方法上传一下让学生学习一下谢谢

aasohu · 发表于 2015-10-7 09:24:17

v2zwd 发表于 2015-9-22 11:38
aasohu 可否把改了参照曲面再阵列的方法上传一下让学生学习一下谢谢

哈，镂空的倒不会了。
