偶也做做缺口三角形

aasohu · 发表于 2015-6-30 19:59:17

原贴：原题目：http://www.chinade.cc/thread-117075-1-1.html
标准答案：http://www.chinade.cc/thread-117366-1-1.html
呵，偶看题不仔细，以为只须一步草绘曲线作出VSS轨迹曲线，再一步VSS完成，以为VSS时不能做截面时加点，因此简单问题复杂话了。
玩玩可以，工作时就不要象我这样做了，伤脑。

aasohu · 发表于 2015-6-30 20:00:27

本帖最后由 aasohu 于 2015-6-30 23:31 编辑

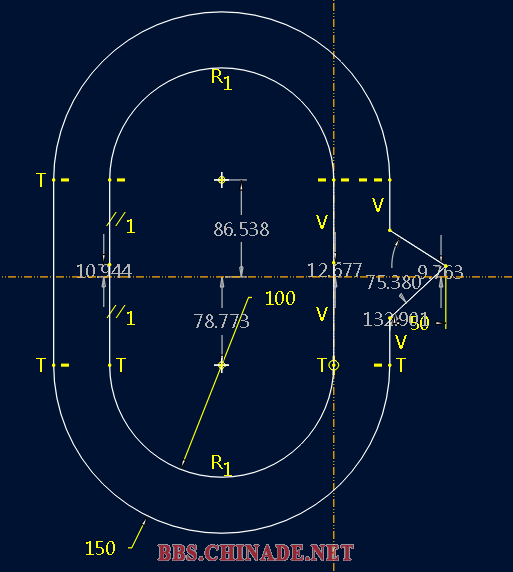

1 草绘曲线如图，注意尺寸12.577，是将竖直线段分成二段，以免下步VSS时起始点草绘截面为零截面。

aasohu · 发表于 2015-6-30 23:36:34

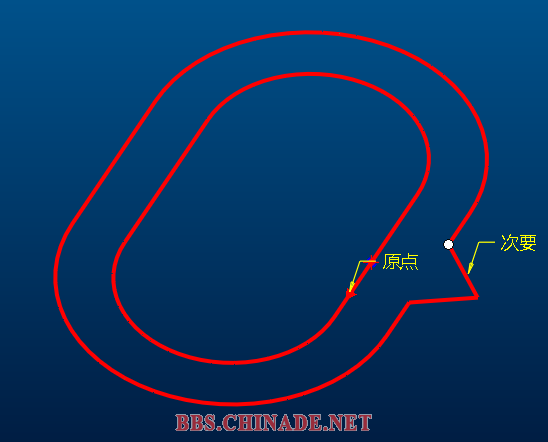

接着VSS，选前面的草绘曲线为轨迹，如图，注意起始点位置

aasohu · 发表于 2015-6-30 23:50:31

本帖最后由 aasohu 于 2015-7-1 00:09 编辑

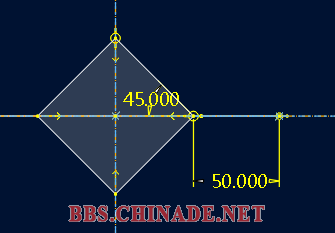

草绘截面如下

左面直角三角形本想画二条直角边，约束相等即可，将直角边转构造线，结果完成后VSS不成功，象图这样标45度就成功，不知为何，晕

镜像完成菱形即正方形，晕，划另三边约速另三边相等及垂直，有时有会不成功，镜像就行。

完成后如图，出现了一个三角了。

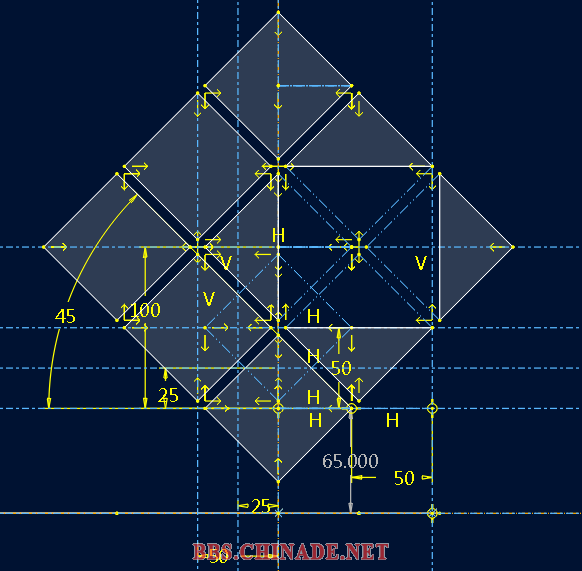

重定义VSS截面，通过添中心线（不要做斜中心线），多个镜像，添正方形对角线，转直角边为构造线等，完成如图截面。

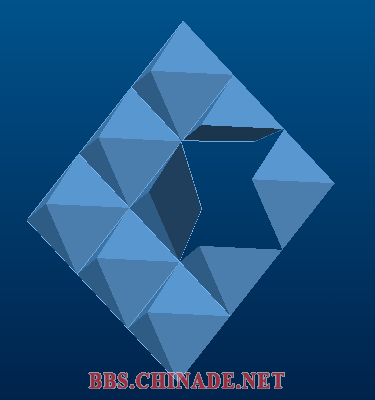

完成VSS如图。

aasohu · 发表于 2015-6-30 23:58:12

本帖最后由 aasohu 于 2015-7-1 13:00 编辑

帕特为CREO3.0，不明白查看模型了。

aasohu · 发表于 2015-7-1 00:05:23

本帖最后由 aasohu 于 2015-7-1 13:00 编辑

此方法无非就是VSS时少了草绘截面的点位置。

老段 · 发表于 2015-7-1 08:20:41

不错！原创教程，加分鼓励

wyj · 发表于 2015-7-1 13:55:28

谢谢，太强了

aasohu · 发表于 2015-7-3 20:00:25

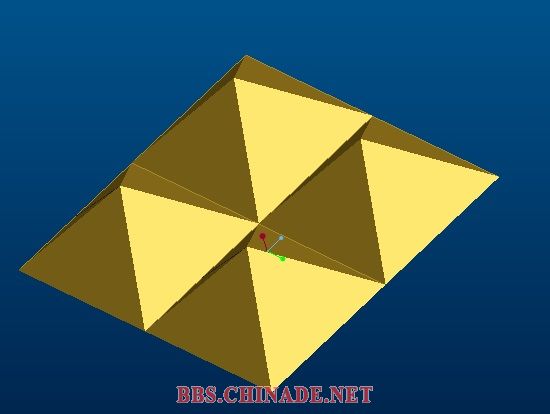

附上仙子的一个VSS题

v2zwd · 发表于 2015-11-30 22:32:50

支持一下~~！
