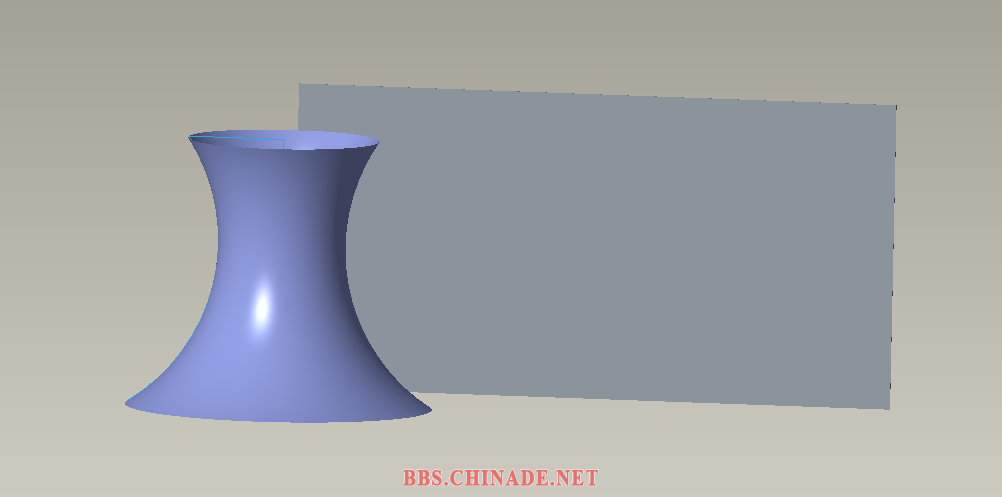

[求助] 展开图

[复制链接]
发表于 2015-6-28 10:09:31 | 显示全部楼层 |阅读模式

Part1.rar

12.77 KB, 下载次数: 7, 下载积分: 华币 -1

发表于 2015-6-29 10:18:13 | 显示全部楼层
需要软件CREO3.0以上的版本才能打开!

展开.prt.rar

349.03 KB, 下载次数: 3, 下载积分: 华币 -1

回复 支持 反对

使用道具 举报

发表于 2015-6-29 10:24:31 | 显示全部楼层
如果非要加工这样的形状,我宁可相信就是一块板卷成圆柱体后进行压型,不知道你这样用在什么地方呢
回复 支持 反对

使用道具 举报

发表于 2015-6-29 12:56:59 | 显示全部楼层
自己慢慢试,我认为可以切一半,再想法展开,展开后对称补上另一半即可
回复 支持 反对

使用道具 举报

发表于 2015-6-29 15:04:24 | 显示全部楼层
aasohu 发表于 2015-6-29 12:56
自己慢慢试,我认为可以切一半,再想法展开,展开后对称补上另一半即可

proe不提供异形圆柱体展开,它计算不出来那个固定边,这才恶心。所以展开一定要展开第一步,弄出圆柱后再展开
回复 支持 反对

使用道具 举报
