【波形弹簧】50530

sdgdjgb · 发表于 2015-5-30 19:25:24

本帖最后由 sdgdjgb 于 2015-5-30 19:27 编辑

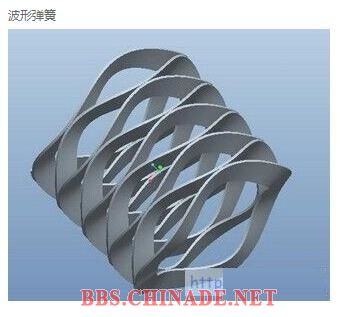

题目来源于网络：如下图：

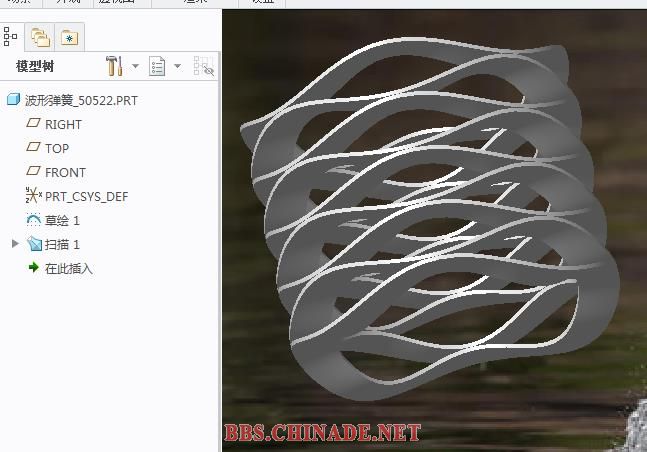

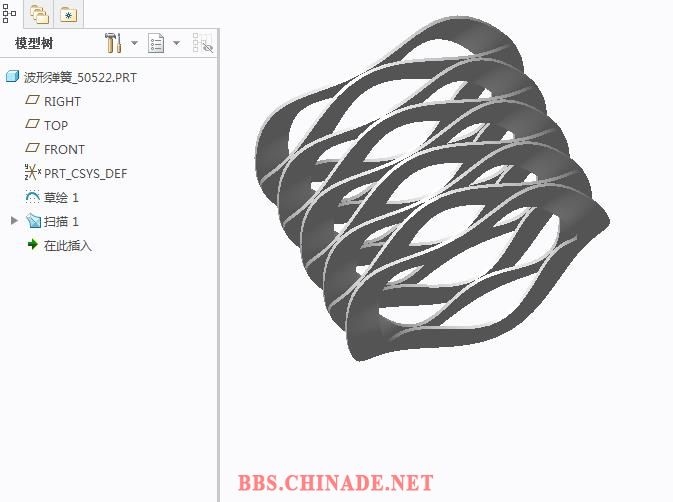

建模如下：（朋友们。。。练练吧。。。）

窝窝喔喔 · 发表于 2017-5-9 10:29:13

http://www.chinade.cc/forum.php? ... &fromuid=455383

鬼子哥 · 发表于 2015-5-30 20:12:04

这个论坛也会有人黑:L…………

chinanast · 发表于 2015-5-30 20:44:57

auden-lin · 发表于 2015-5-31 11:17:28

相应版主，顶一下！

aasohu · 发表于 2015-5-31 17:21:36

也整下这个，呵呵

一种循环 · 发表于 2015-6-1 09:14:53

步奏比你们多

euxine · 发表于 2015-6-2 13:30:48

大神真多呀

auden-lin · 发表于 2015-6-25 19:07:22

波形弹簧有一个曲线方程公式，而且比较复杂——见如下公式
/*          波形弹簧黄线直角坐标方程
/*          x=d/2*cos(n*360*t)
/*          y=d/2*sin(n*360*t)
/*          z=(h/2/n-p/2)*sin(b*n*360*t-X)+h*n*t
/*          其中：
/*          d-波形弹簧内圈直径
/*          n-波形弹簧的圈数
/*          h-波形弹簧的总高度
/*          b-波形弹簧的波数
/*          p-波形弹簧材料的厚度
/*          X-可以去0--360之间的任意数字，是改变曲线起点的

其实用一个常规的柱坐标方程，就很容易实现波形弹簧的效果！
r = 10
theta = t*360*10
z =(0.2*sin(5.5*theta-1000))+8*t

有兴趣的话，也种方式都可以尝试一下！

sdgdjgb · 发表于 2015-6-25 19:21:01

auden-lin 发表于 2015-6-25 19:07
波形弹簧有一个曲线方程公式，而且比较复杂——见如下公式
/* 波形弹簧黄线直角坐标方程
/* ...

学习了，谢谢分享。

haleai · 发表于 2015-6-28 16:33:12

学习学习
