【看图建模】50511

sdgdjgb · 发表于 2015-5-11 20:00:47

本帖最后由 sdgdjgb 于 2015-5-11 20:03 编辑


仅供参考

chinanast · 发表于 2015-5-11 22:36:12

你不是画出来了吗？

sdgdjgb · 发表于 2015-5-11 22:50:02

chinanast 发表于 2015-5-11 22:36
你不是画出来了吗？

下面的没有做出来。。。

鬼子哥 · 发表于 2015-5-12 10:48:58

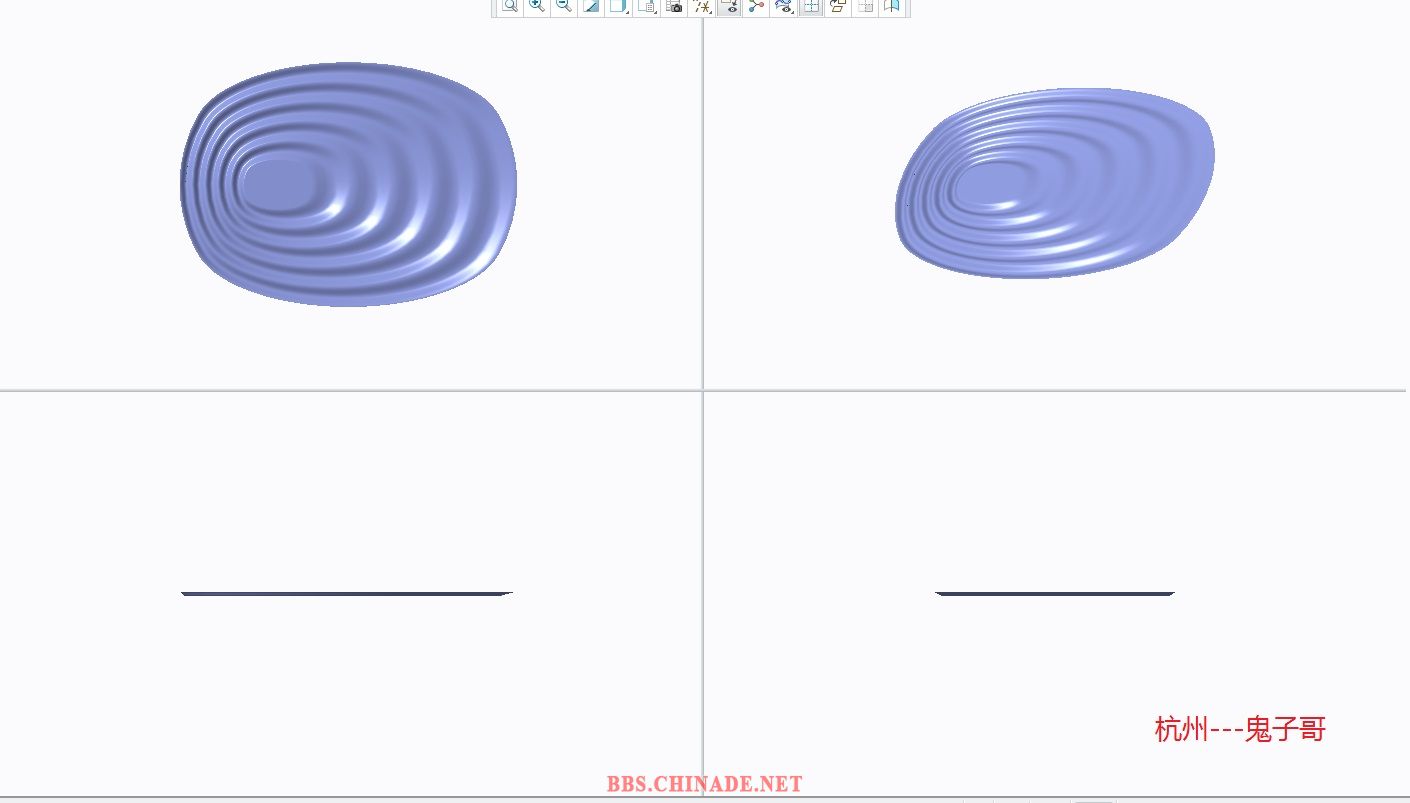

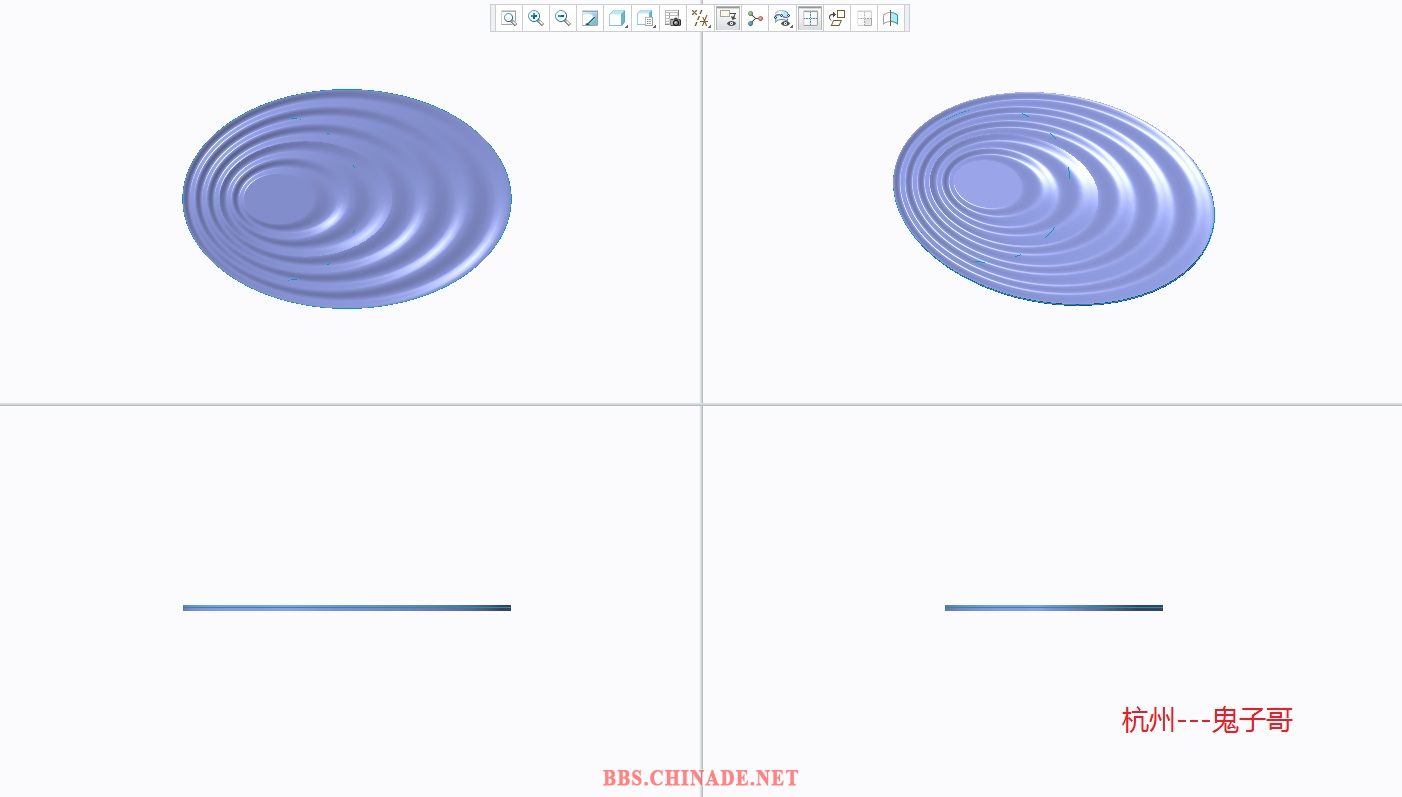

下面那个采用钣金，展开后做孔阵列（阵列属性选择常规，否则计算很慢）。阵列文件这种较大，你自己试试！

PRO/E小凤 · 发表于 2015-5-12 14:51:22

看着好难啊，有教程吗？

PRO/E小凤 · 发表于 2015-5-12 14:52:15

看着好难啊，有教程吗？

鬼子哥 · 发表于 2015-5-13 08:44:34

PRO/E小凤发表于 2015-5-12 14:52
看着好难啊，有教程吗？

把我的那个下载下来自己看看

BladeMen · 发表于 2015-5-13 15:47:05

目测楼主的意思是这样做出来是椭圆而效果图不是椭圆

sdgdjgb · 发表于 2015-5-13 15:57:18

BladeMen 发表于 2015-5-13 15:47
目测楼主的意思是这样做出来是椭圆而效果图不是椭圆

是的。。。所以，不敢上传prt。。。期待高手。

鬼子哥 · 发表于 2015-5-14 09:18:32

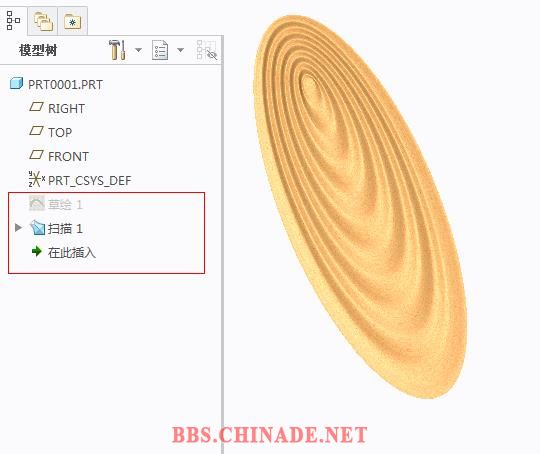

与是不是椭圆没什么关系。主要是方法（扫描圆心轨迹到辅助线两端的距离）…………
