关于模板注释（FLAT TO SCREEN）求解？

Bad_Temper · 发表于 2014-12-29 16:57:15

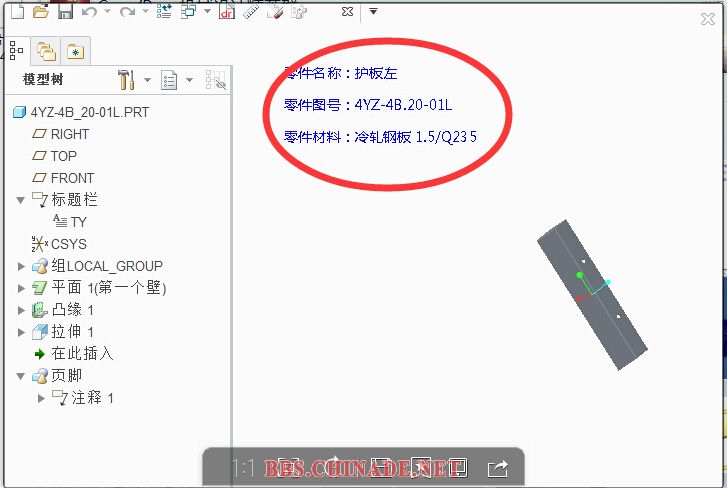

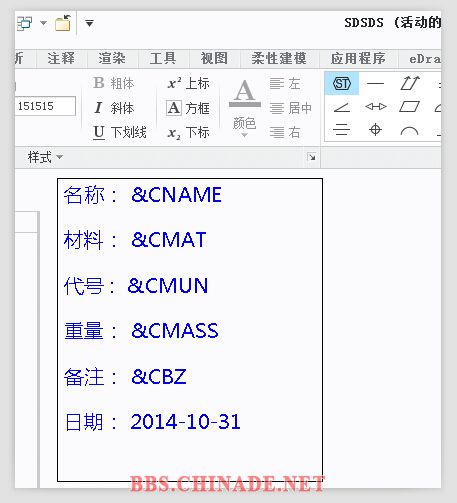

想在创建的零件中直观的观察模型属性，如图1：

图1

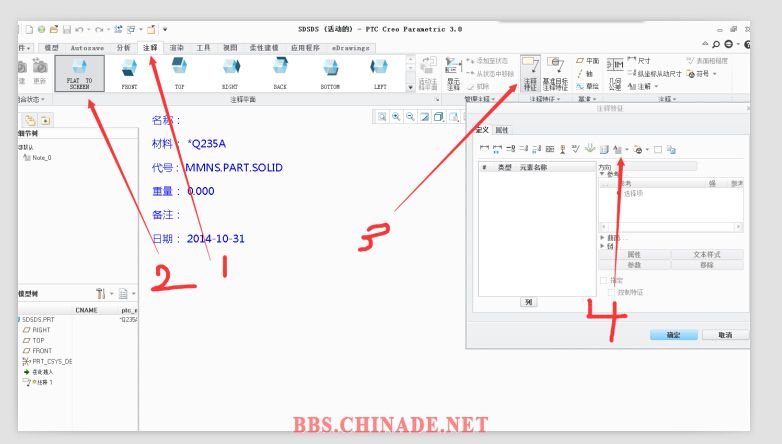

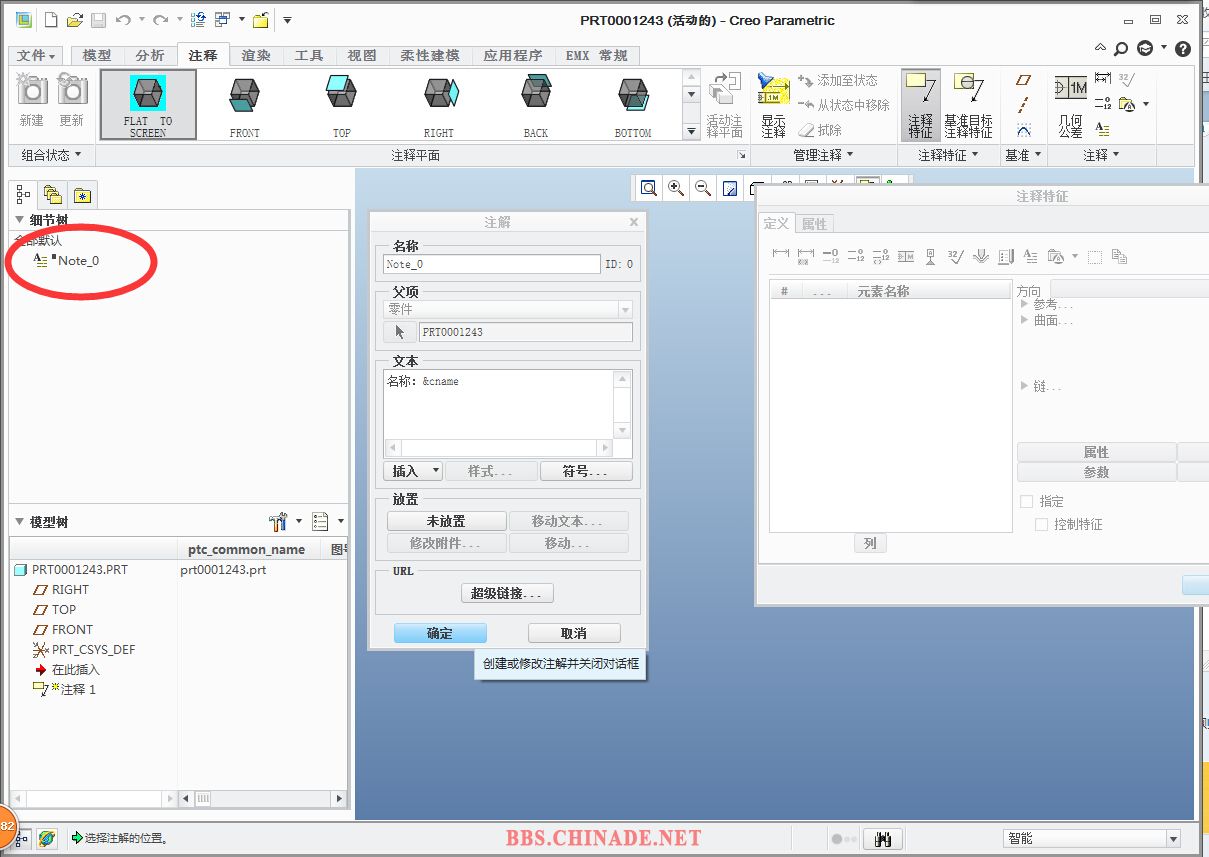

经过设置步奏：（图2、图3）

图2

图3

这时应该可以显示数据出来了，但是木有啊！
求解？
是遗漏了哪里的步奏还是？？？

西山住客 · 发表于 2014-12-29 19:30:25

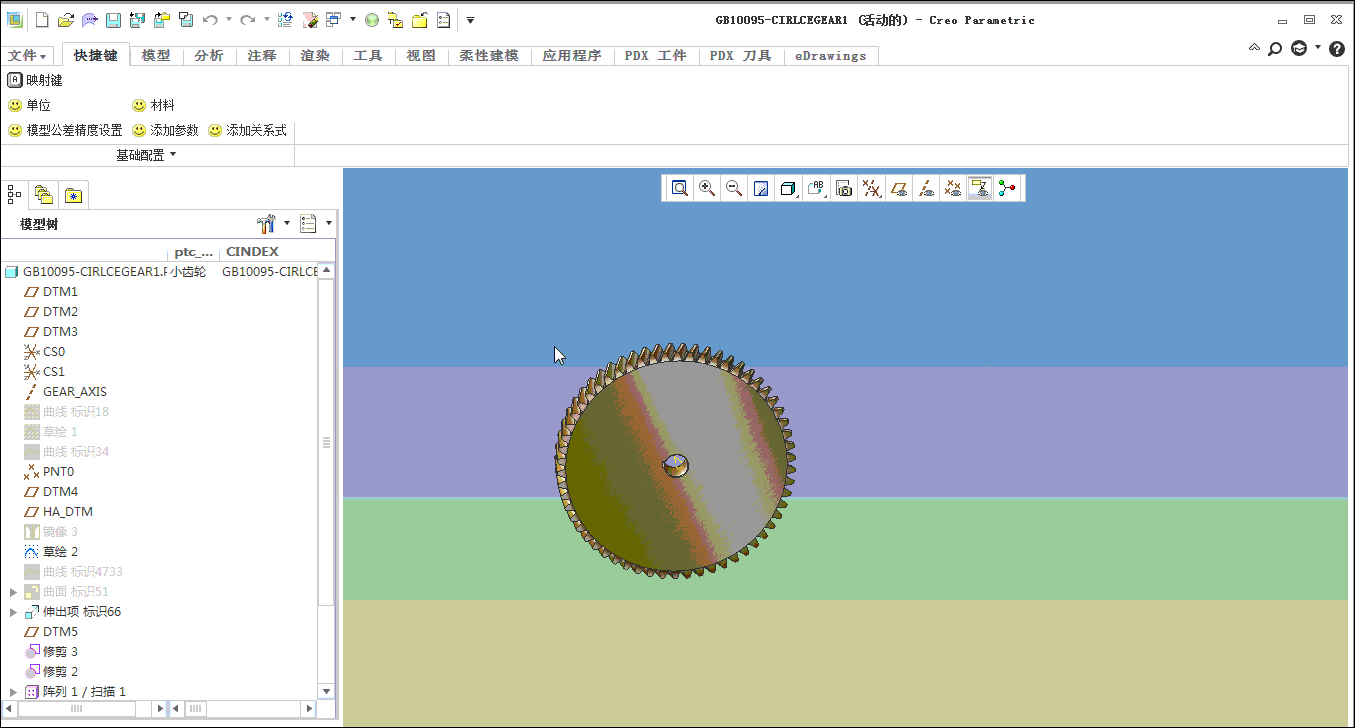

注释放置要先选与屏幕对齐，写完注释的值后要在屏幕上点击一下放置位置。如果不合适在选择只是，右键，移动

Bad_Temper · 发表于 2014-12-30 09:56:19

西山住客发表于 2014-12-29 19:30
注释放置要先选与屏幕对齐，写完注释的值后要在屏幕上点击一下放置位置。如果不合适在选择只是，右键，移动

感谢西山大大
我的是Creo 是2.0版本
依照你的gif文件，最后卡在不显示

zhende · 发表于 2015-1-3 18:47:25

我也遇到相同的问题，不知道楼主解决没！

Bad_Temper · 发表于 2015-1-4 11:18:49

zhende 发表于 2015-1-3 18:47
我也遇到相同的问题，不知道楼主解决没！

测试结果：
croe2.0M040 版本我没有搞出来
Creo3.0M020 版本测试OK

zhende · 发表于 2015-1-23 23:11:11

本帖最后由 zhende 于 2015-1-23 23:15 编辑

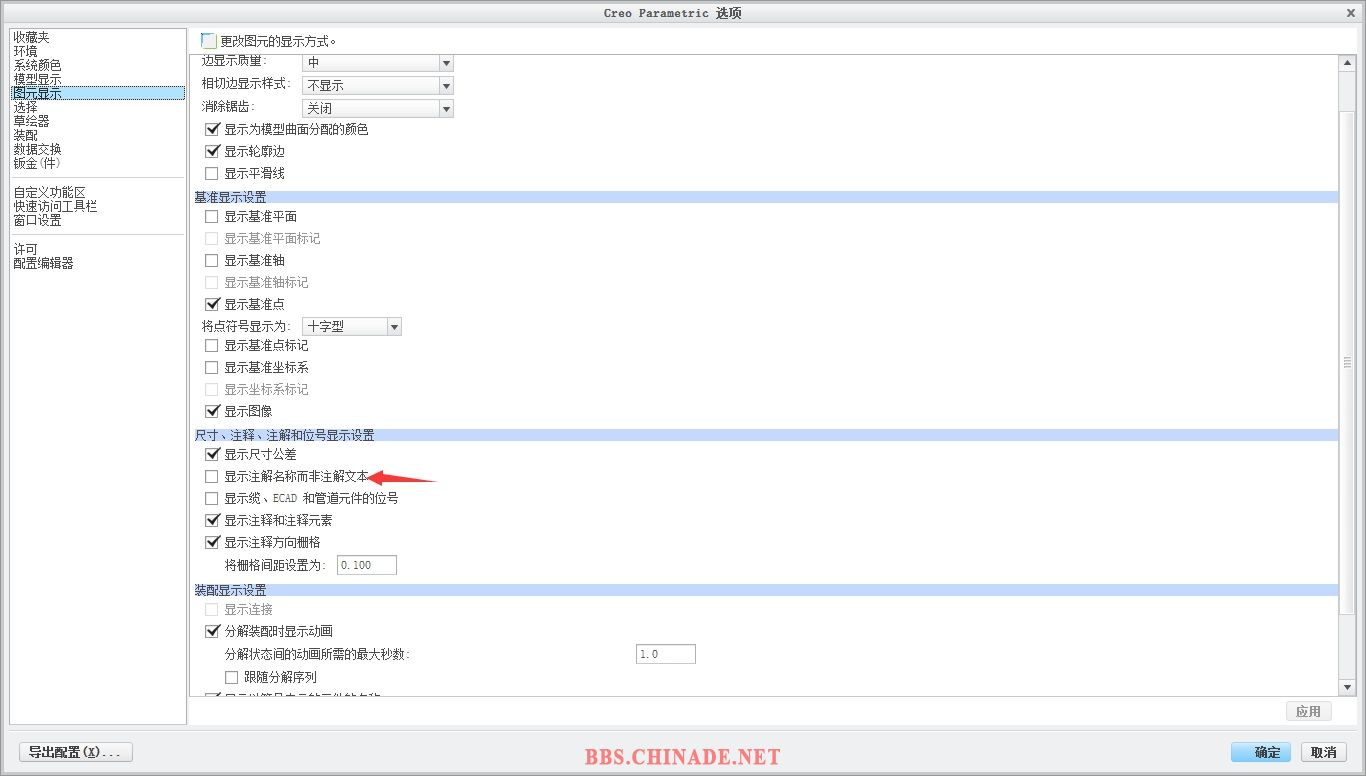

呵呵，这个和配置文件有关系的，你的配置文件没弄其他一切都是白搭！你就是按照这个方法在做一万次还是以一个样！
箭头所指的那个项目不能打钩
