遮雨棚 设计求助

zcl2272225977

此贴为设计求助贴，因本人技术不到家，无法完善该产品，特地有偿求助，看完贴之后，有意者请联系本人！

一 遮雨棚介绍

遮雨棚是在建筑物、建构物上进行延伸的物件（如:窗户、阳台墙面、学校或小区板报架上），主要功能是遮雨挡雨。因安装、运输、管理等制约，遮雨棚采用组合形式出现，把个体的片状材料，在现场进行组合。因安装的需求，遮雨棚分为以下几个部件：片材、支撑架、转角等。参照示意图1-1、1-2

                                                                    图1-1

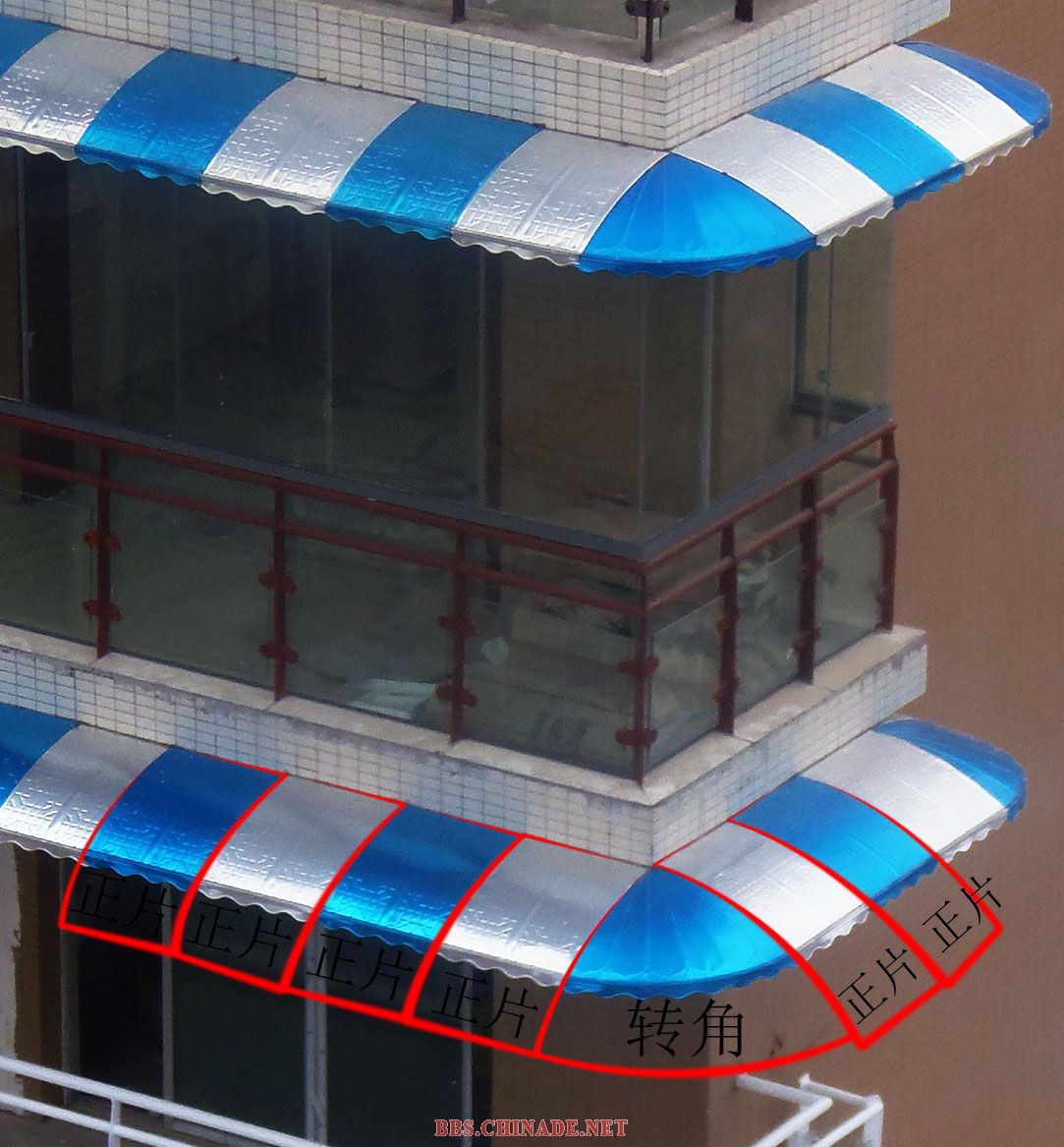

遮雨棚整体是三个部件组合而成，正片、转角和支撑架（雨棚正下方）。正片和正片重叠，底下加上支撑架连接，理论上遮雨棚可以延伸到无限长，遇见有墙体阳角时，只需要加上转角就可以继续延伸。

正片和转角构成遮雨棚的整体，支撑架在每一张正片与正片衔接处，起到支撑整体和承担外力对整体结构的强度、韧性、弹性考验。

图1-2

遮雨棚在南方多雨城市应用较为广泛，主要为防止飘风雨从窗户、阳台落入家中，也有为扩大自家空间利用，安装上遮雨棚后在遮雨棚底下进行衣物、杂物晾晒等等。遮雨棚从出现到现在经过多次转变，现在应用较为广泛的是通过金属模压成型，或者通过特殊支架结合铝塑板组合而成遮雨棚。缺点也很多，如安装繁复、金属材质雨滴噪声大；雨棚和墙面结合处防雨水渗漏效果不好等等。

需要一种更好的产品出现：

1、 结构简单，组合方便。

（以前老样式结构也很简单，连接处采用抽芯铆钉，成本低，连接也方便。）

2、 安装容易上手

（安装都采用现场片材组合，然后把一组组的遮雨棚分别用膨胀螺丝固定在外墙上，每一组再用抽芯铆钉进行连接。）

3、 遮雨棚表面具有降低雨水冲击噪音的结构。

4、 遮雨棚和墙面衔接处，设计防水的结构，再加上防水胶就万无一失了

（从遮雨棚底下也能作防水打胶等处理）

5、 产品的成品运输非常方便，即使摩托车都可以轻松带走。

二 雨棚结构初步设计

图 Y-1

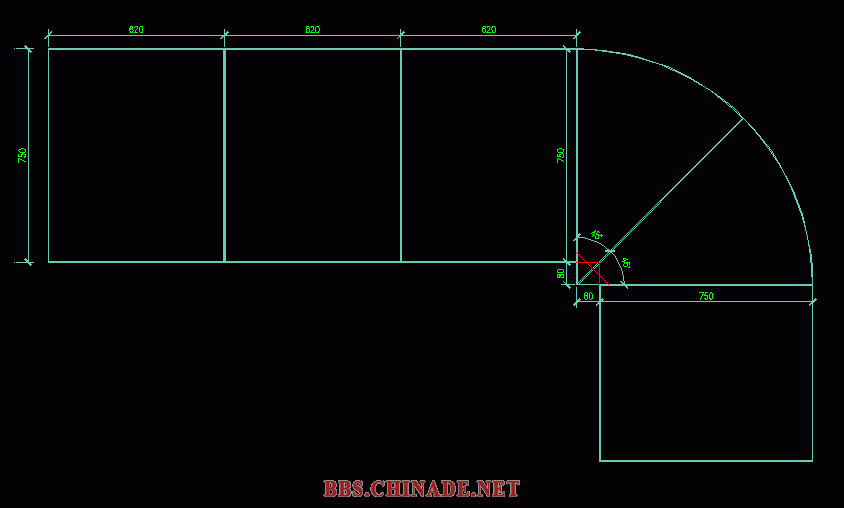

图Y-1是遮雨棚的平面示意图，示意从正面转角之后的组合方式。从这种组合方式也可以演变为左右各有一个转角的组合形式，或者三个、甚至四个转角同时出现在一个平面上的组合形式。下面对组合式遮雨棚的各部件进行一一解释

正片

正片尺寸：620mm x750mm；厚度：2mm。

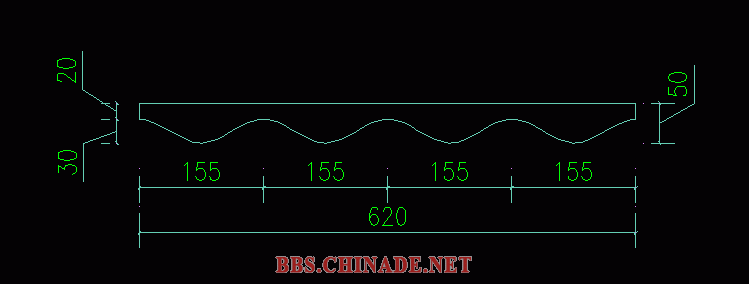

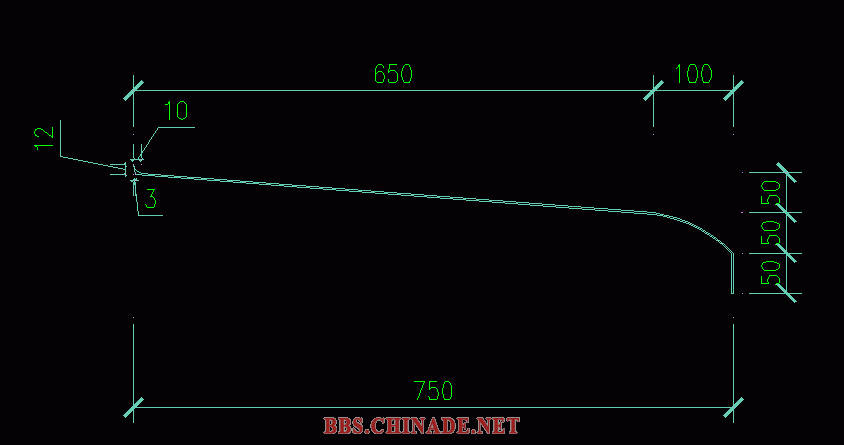

图Y-2正片剖面图；图Y-3正片前檐图



   图Y-2 ，正片剖面图

                             图Y-3，正片前檐图

正片是遮雨棚重要组成部分，设计尺寸是620mm×750mm，厚度为2mm。如图Y-2

所示正片宽度为750mm，是有效的遮雨面积（从墙面到遮雨棚前檐，从左至右）。整个正片呈弧形状，0-750mm是取一个正圆的一段弧形，最左端是靠墙端，也是整个弧形最高的位置，雨水会沿着最高处往最右边（遮雨棚前檐）流下。

①最左端是遮雨棚和墙面接触处，此处的雨水防渗漏必须做好。初稿设计是在最左端设计成略微隆起，比弧度平面高出一公分，接触墙面处贴上较厚的单面粘胶条后，再让它与墙面接触。如胶条隔绝水效果不佳，再在遮雨棚下方进行打防水胶的二次处理，以达到最佳防水效果，就不需要通过在遮雨棚上方进行处理操作。

②正片的前檐和转角的前檐都采用柔和的波浪造型。这样的设计，为后续安装时出现的瑕疵提供遮掩功能。波浪形线条和直线线条比较，直线条总是更容易看出不在一个平面上或者左右高差。

③正片的表面，是雨水冲击的直接接触面。在材料使用树脂基复合材料进行生产正片时，怎样的表面设计，形成的水滴噪音更小需要思考。譬如，设计成凹凸纹理；布纹纹理；山水纹理等等，既能吸收雨水冲击时的势能，又体现美感。

④正片与正片+支撑架连接，正片与转角+支撑架连接，可以设计一个较为巧妙的连接方式。目前考虑采用4*10抽芯铝铆钉，价格便宜、使用比较方便。

⑤遮雨棚的材料初步设想采用树脂基复合材料，俗称玻璃钢。具有模压加热成型特点，生产工艺简单，成本不高，同时可应用各种添加剂对树脂基进行改性以达到最佳的遮雨棚功能。对于成品的生产，成本是非常关键的因素。产品不能体现实惠和较高性价比，也没有存在的必要性。

转角

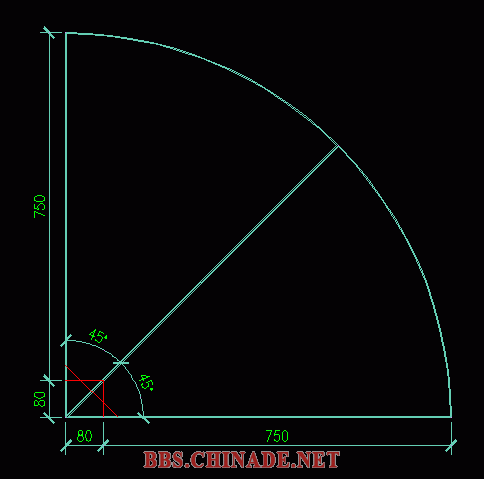

图Y-5

转角是必不可少的附件，需要单独加工生产。平均每生产10张正片，就需要一个90度转角附件。当然，转角的生产材料与正片的生产材料都是一样的，包括棚面的纹理设计，连接和安装手段都相同。

一个完整的转角是90度，但是从图Y-5可以看到中间分割线把一个90度转角分成了45度。意思就是，实际产品中，一个完整的90度转角，将会由两片45度材料，通过铆钉拼合的方式组合成一个完整角。这样的设计主要可方便运输和一些特殊安装位置不用再生产特殊材料。

在生产中，45度角将不会区分左右片材进行生产，每一片都是一样大小、厚度，孔位孔距等等都一样。图Y-5左下方可以看到每一片45度平面上，都有一个交叉的红线，是示意在后期安装中，安装工人能准确找出贴合墙面的直角并进行快速加工。

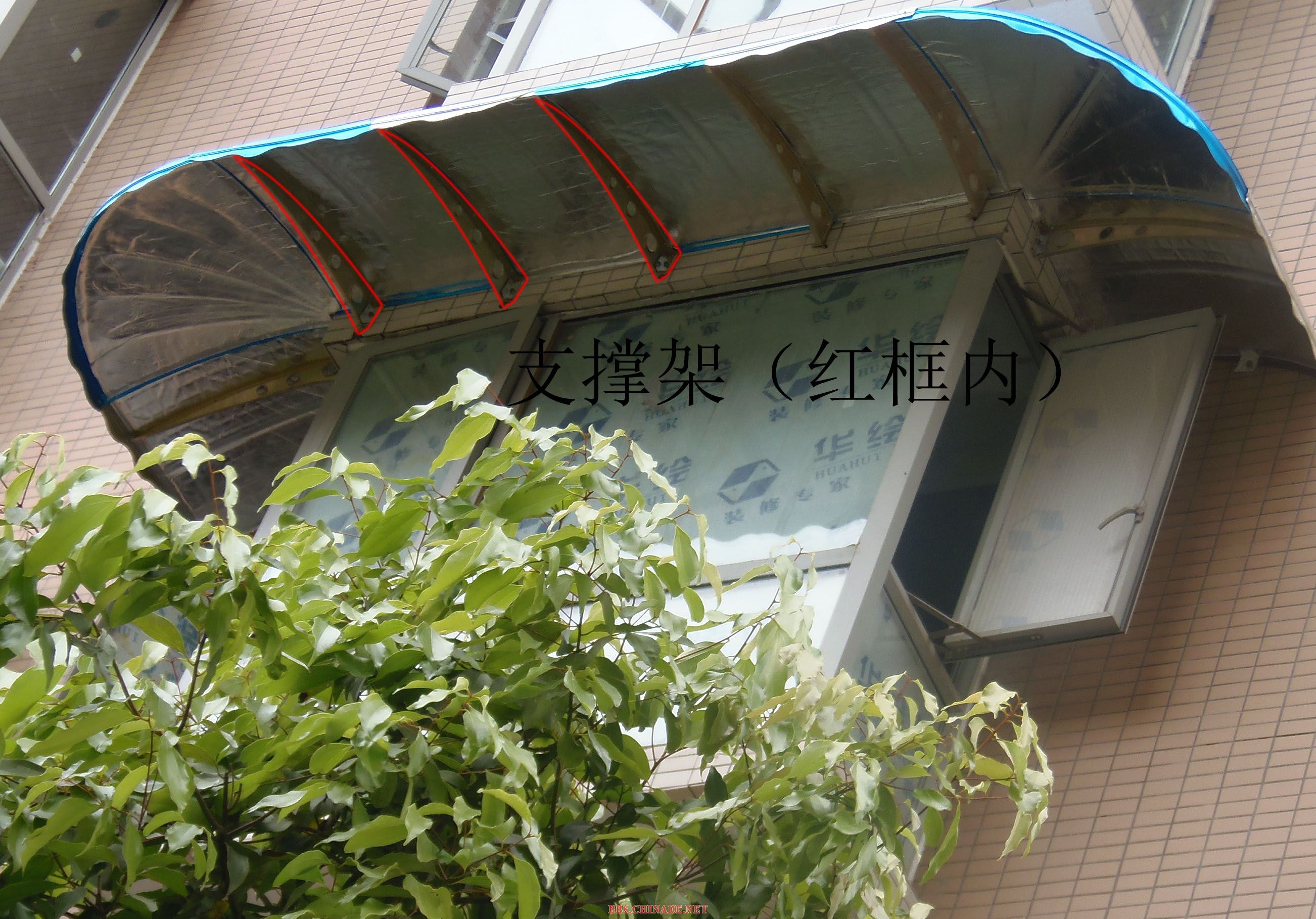

支架

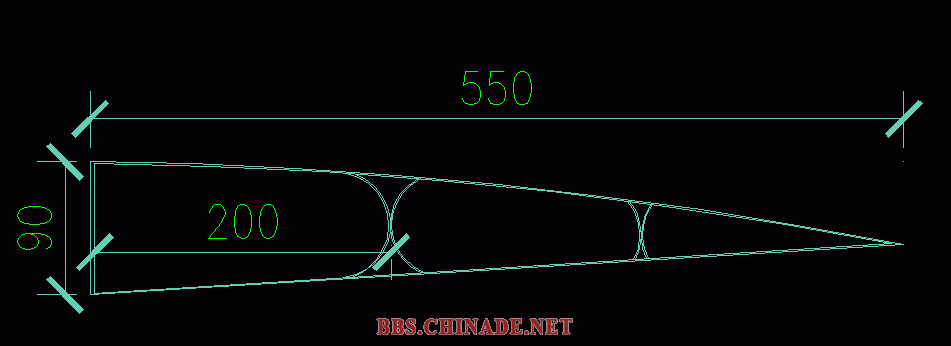

图Y-4

支架是遮雨棚整体中，地位最重要的部分。它构成了整个遮雨棚的支撑，不管是正片或者转角，最终都是通过支架与墙面进行固定，所以非常关键。

支架的高度设置是90mm，不高于这个高度，这是根据多次安装经验得出的较为合理的高度尺寸。宽度是550，实际雨棚是750，有200mm棚面是不在支撑架上，这部分棚面因不需过多承重所以未设置支架。同时，支架比棚面短，在需要安装阴角时，或者安装墙面过窄，需对棚面进行裁切时，都更加方便。所以，在不影响整体遮雨棚的牢固性条件下，支架短一些还是可以的。

图Y-4中，有一个200mm的距离示意。这个距离设置，是为安装人员进行墙面膨胀螺丝进入墙面敲打所预留的挥锤空间。上弧线是遮雨棚的弧度线，这个支架不管是靠正面的最右端还是最左端，和正片弧度都要是一致的。

两根线条中间，是承上启下的连接线条。整个支架的结构，需要完全复合力学设计。因最右端和墙面接触处仅有90mm，然后整个支架从墙面挑出，支撑遮雨棚，一个很好的结构才能让遮雨棚非常牢固矗立在墙面上。

     支架应该采用的材质还在考量之中。

设计要求

材质：

初步设想为树脂基+玻璃纤维复合材料。该材料可通过模压进行生产，生产成本不高，精度不错，成型工艺简单等优点。材料需要具备折射和透射光线能力，树脂基复合这方面要求。

正片设计、转角设计：

①正片尺寸610×7500mm，厚度大概是2mm，厚度正负0.5mm根据后期厂方生产要求进行调整。正片和转角都需要设计前檐，可参照图Y-3。

②转角尺寸参照图Y-5。

整体遮雨棚是半透明状，，通过棚面可以折射进一部分光线。遮雨棚表面是雨水接触面，需要进行纹理结构设计，以最大限度降低雨水冲击噪声对居家的影响。正片、转角、支架等构件的连接方式优化(以前采用抽芯铆钉进行连接)

支架设计：

对支架的结构进行设计，达到美观和力学结构的双重标准。

对支架采用的材质进行设计，因支架需要较大承载力和抗风压的能力，结构和使用的材质都非常重要。在较低成本条件下，选择何种材料和生产工艺的设计。

方向与要求：

材质环保、产品成型美观大方；

支架结构简练美观，色彩和遮雨棚搭配协调不突兀；

遮雨棚整体结构，有利于吸收雨水冲击噪音。

因是大众型产品，不管是色彩或者样式，都需要选择大众审美路线。成本不能高，单个支架和正片、转角等需要个量产化的成本。

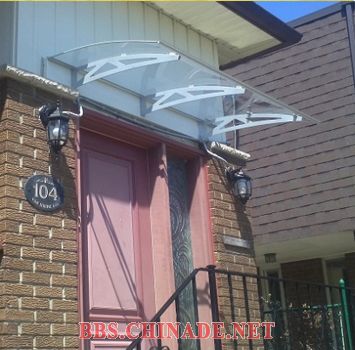

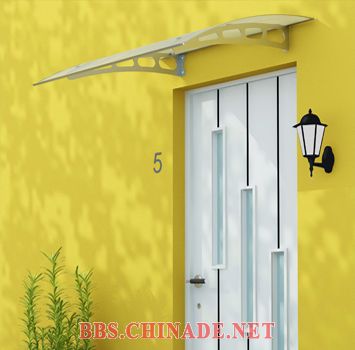

参考附图1：

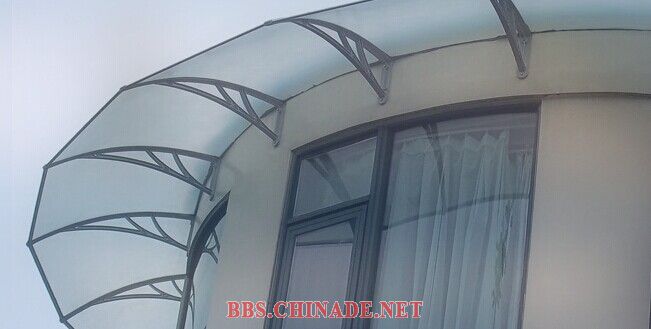

参考附图2：

参考附图3：
