【轴阵列】的关系式是怎么加进去的？

sdgdjgb · 发表于 2014-12-4 10:38:39

本帖最后由 sdgdjgb 于 2014-12-5 09:12 编辑

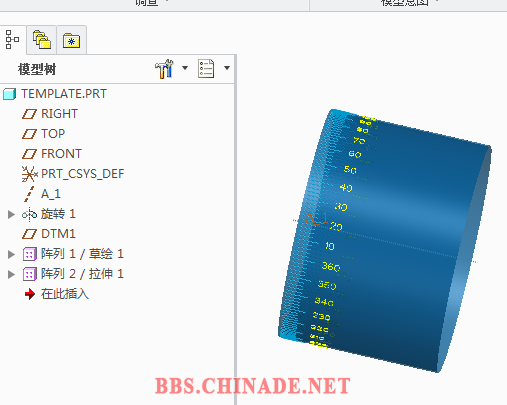

看到一个prt。竟然是【轴阵列】使用了关系式，百思不得其解。。。哪位朋友知道的话。请给以解释一下。谢谢您。

template.prt.rar (243.13 KB, 下载次数: 40)

cs0820 · 发表于 2014-12-4 12:58:25

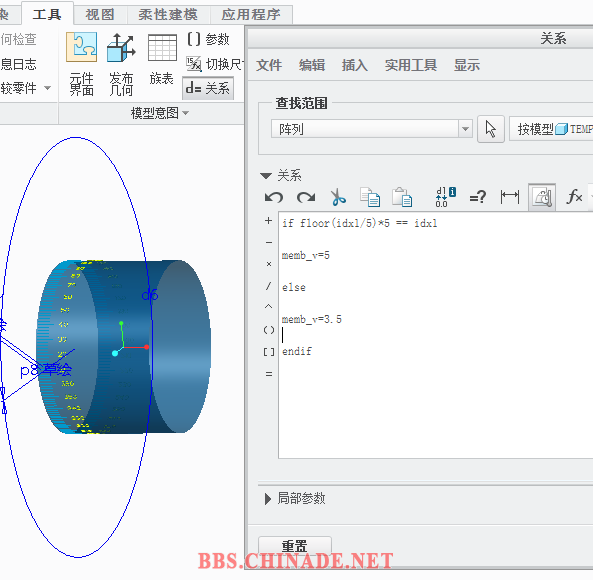

工具，关系，在查找范围里选择阵列后在模型树中点击存在关系的阵列，关系式就出来了，
本来可以给你，截图的，截好图了没有权限发不了

dd493285977 · 发表于 2014-12-4 13:41:54

感谢辛老分享教程！

sdgdjgb · 发表于 2014-12-4 14:27:28

本帖最后由 sdgdjgb 于 2014-12-4 14:56 编辑

cs0820 发表于 2014-12-4 12:58
工具，关系，在查找范围里选择阵列后在模型树中点击存在关系的阵列，关系式就出来了，
本来可以给你， ...

再请问：这个【关系式】是怎么写入的呢？

cs0820 · 发表于 2014-12-5 09:02:05

sdgdjgb 发表于 2014-12-4 14:27

Creo ProE 关系式与阵列结合

使用关系式：memb_i=Lead_v+idx
memb_i=Lead_v+idx1式中
LEAD_V是你想用于阵列的导引尺寸，
idx1是第一方向上的实例索引，即是当前实例在整个阵列中所处的位置
idx2是第二方向上的实例索引，即是当前实例在整个阵列中所处的位置
memb_i是你的阵列成员对应的位置
memb_v是你阵列的总尺寸

把这些弄明白了，你就可以在关系窗口中，输入对应的关系式来驱动阵列了。

你可以使用下面的实例练习一下
Creo ProE 关系式间距递增阵列
http://wenku.baidu.com/link?url=t5sZHnTZJNssMUm03-m8HAuU1me-rf2iF2QKuzvbnfi6oF2FAwB4L1K7CT08dBBHxsm1S5reMnBLGzEjFVRNEG1IqKnet5YPMTUZM0USL-y
CREO高级阵列解析篇二http://www.docin.com/p-497989739.html

sdgdjgb · 发表于 2014-12-5 10:52:36

cs0820 发表于 2014-12-5 09:02
Creo ProE 关系式与阵列结合

使用关系式：memb_i=Lead_v+idx

首先，谢谢您提供的学习资料。太好了。收藏了。抽时间仔细看一看。落枫的教程太棒了。特别是在关系式中引入了【N 和 I 】这两个参数，太妙了。到现在也没有吃透。。。。

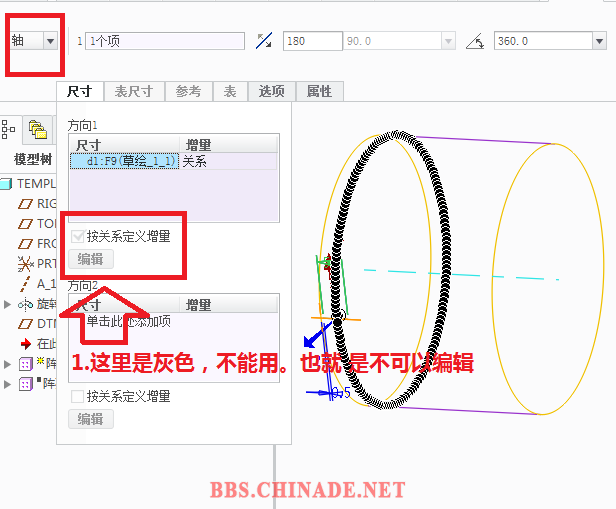

还有一个问题请教一下。如下图。

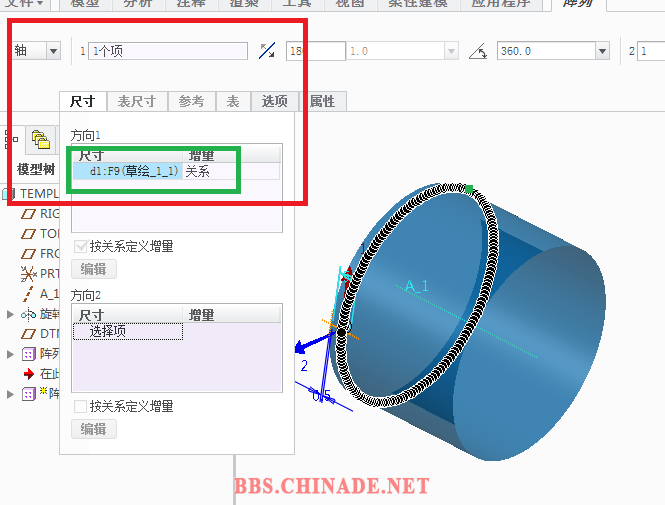

这是一个【轴阵列】。使用了关系式，可是，我的电脑显示是灰色的。即不可以编辑。是什么原因呢？谢谢您。

cs0820 · 发表于 2014-12-5 11:49:34

经过实验发现，确实是灰色的，对于尺寸阵列是可以点击“编辑”，添加关系式。
对于轴阵列只能通过我二楼上面讲的进入关系后，输入关系式的方式。
可能是软件正在改进中，后续可能会实现的。

sdgdjgb · 发表于 2014-12-5 14:51:24

cs0820 发表于 2014-12-5 11:49
经过实验发现，确实是灰色的，对于尺寸阵列是可以点击“编辑”，添加关系式。
对于轴阵列只能通过我二楼上 ...

我手里有许多的资料。都强调只有【尺寸阵列】才可以使用关系式。。。
而这一个 prt 却是在【轴阵列】里使用了关系式。。。
我这样猜想的
1.正版可以免费版本不可以。
2.低版本可以高版本不可以.
3.配置文件中的某一个【选项】设置了NO....
就是想从中找出一个答案来。
谢谢您。

sdgdjgb · 发表于 2014-12-5 15:25:49

本帖最后由 sdgdjgb 于 2014-12-5 15:29 编辑

cs0820 发表于 2014-12-5 09:02
Creo ProE 关系式与阵列结合

使用关系式：memb_i=Lead_v+idx

账号		自动登录	找回密码
密码			注册

[讨论] 【轴阵列】的关系式是怎么加进去的？

评分

评分

原来是这样。。。谢谢您。

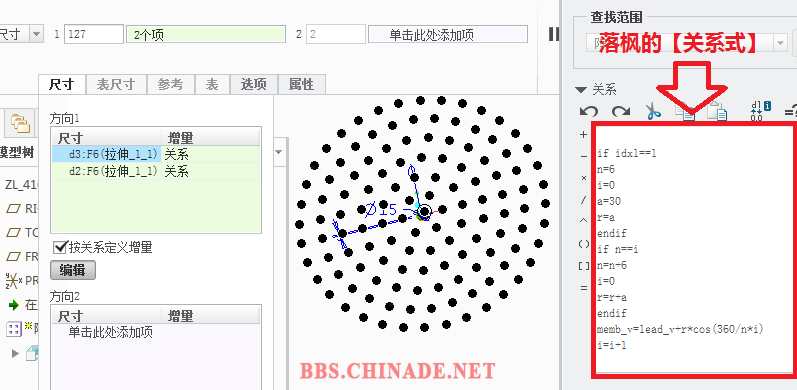

落枫在关系式中使用了【n和i】，使关系式奥妙无穷。。。
