proe工程图打印线条粗细设置

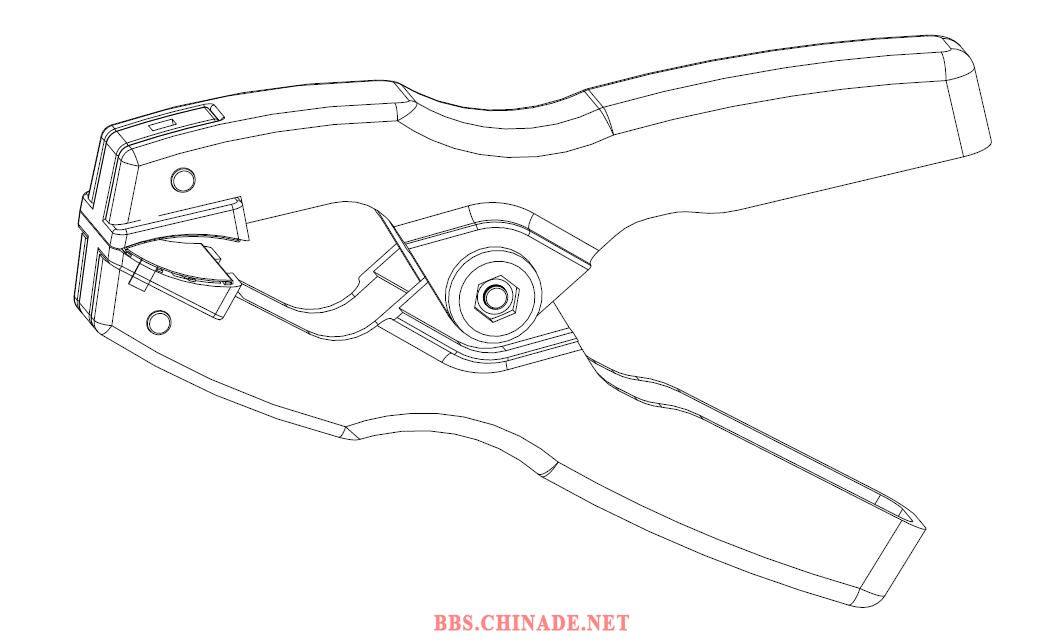

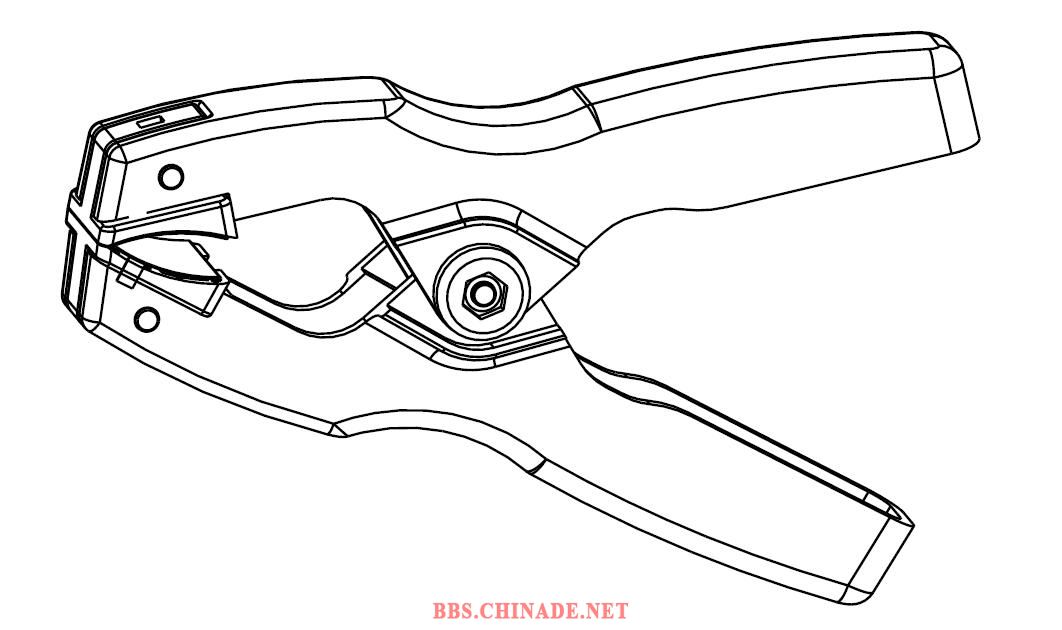

proe工程图打印线条粗细设置 一、 PROE工程图中要设置线条的粗细，只要设置一个线宽定义文件，指定答应时各几何使用的线宽和颜色等。 此文件叫定义线宽table.pnt文件：在此文件写入 pen1 color 0.0 0.0 0.0; thickness 0.01 cm pen2 color 0.0 0.0 0.0; thickness 0.01 cm pen3 color 0.0 0.0 0.0; thickness 0.01 cm pen4 color 0.0 0.0 0.0; thickness 0.01 cm pen5 color 0.0 0.0 0.0; thickness 0.01 cm pen6 color 0.0 0.0 0.0; thickness 0.01 cm pen7 color 0.0 0.0 0.0; thickness 0.01 cm pen8 color 0.0 0.0 0.0; thickness 0.01 cm （注：0.01 cm线宽可自己设定，个人设置为0.025 cm） 解释下以上的语句控制的对象 pen1_line_weight可见几何，剖面切线和箭头，基准面线宽等 pen2_line_weight尺寸线，导引线，中心线，文本，注释线宽等 pen3_line_weight隐藏线，阴影文本线宽 pen4_line_weight样条曲线网格线宽 pen5_line_weight钣金件颜色图元线宽 pen6_line_weight草绘截面图元线宽 pen7_line_weight灰色草绘尺寸，切换了的截面线宽 pen8_line_weight样条曲面网格线宽 建立好此文件后，在你的config.pro配置中加入语句： pen_table_file X：\ABC\...\table.pnt(X:后面的是你的table.pnt文件存放的路径,重新启动PROE生效。下面给出两张效果图
附件包含table.pnt文件及设置教程和其他设置方法，需要的请回复后下载
|
