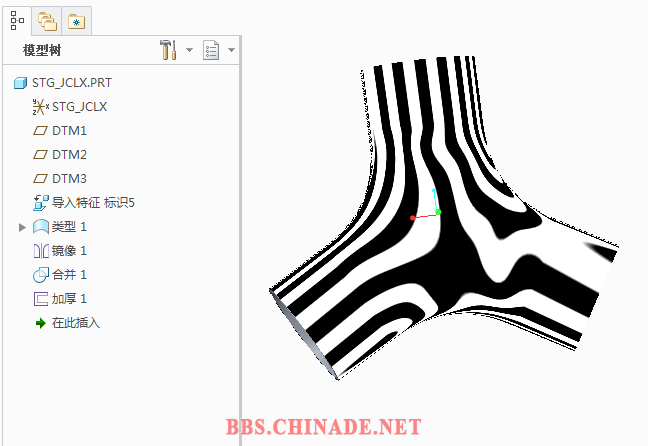

基础练习：三通管_creo3.0 等值线的应用。（G2连接）

sdgdjgb · 发表于 2014-7-16 09:15:24

本帖最后由 sdgdjgb 于 2014-7-16 11:29 编辑


stg_jclx.prt02.zip (112.16 KB, 下载次数: 32)

ganxuesong · 发表于 2014-7-16 09:26:48

用freestyle里面的约束功能吧，我试了一下，驾驭不了！

sdgdjgb · 发表于 2014-7-16 10:00:03

ganxuesong 发表于 2014-7-16 09:26
用freestyle里面的约束功能吧，我试了一下，驾驭不了！

我偷懒了。。只做了一条。应该做三条。

sdgdjgb · 发表于 2014-7-16 11:31:19

ganxuesong 发表于 2014-7-16 09:26
用freestyle里面的约束功能吧，我试了一下，驾驭不了！

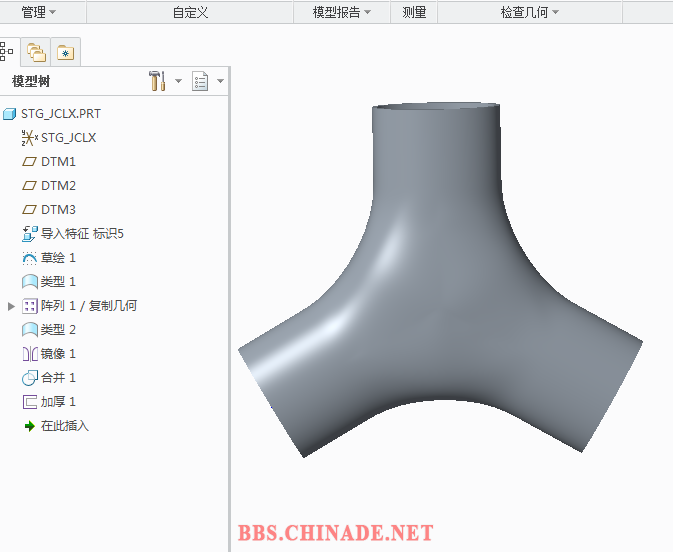

重新做了一个。。。偷懒是不行的。。。谢谢。十分谢谢。

苍龙 · 发表于 2014-7-16 16:23:43

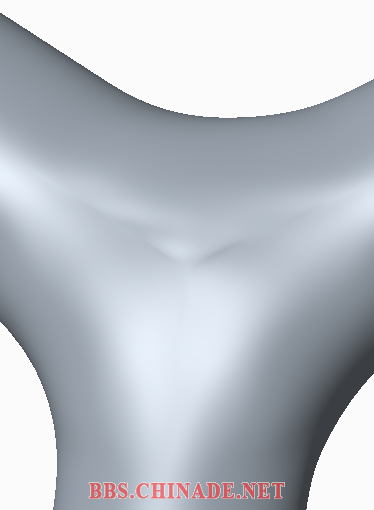

辛老,图片看上去曲面不顺啊

sdgdjgb · 发表于 2014-7-16 23:18:38

苍龙发表于 2014-7-16 16:23
辛老,图片看上去曲面不顺啊

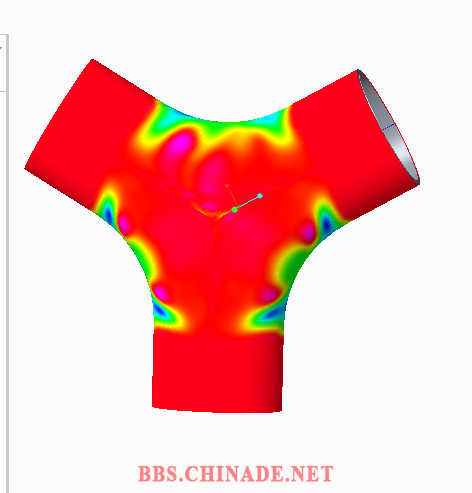

到现在。我也找不出问题出在哪里。。请苍老师指教。。。谢谢您。

sdgdjgb · 发表于 2014-7-16 23:36:28

本帖最后由 sdgdjgb 于 2014-7-16 23:38 编辑

苍龙发表于 2014-7-16 16:23
辛老,图片看上去曲面不顺啊

请《苍老师》指导一下。这是我又修改的。还是不行。麻烦您了。。谢谢您。


stg_jclx.prt.zip (107.26 KB, 下载次数: 17)

苍龙 · 发表于 2014-7-17 09:58:44

sdgdjgb 发表于 2014-7-16 23:36
请《苍老师》指导一下。这是我又修改的。还是不行。麻烦您了。。谢谢您。

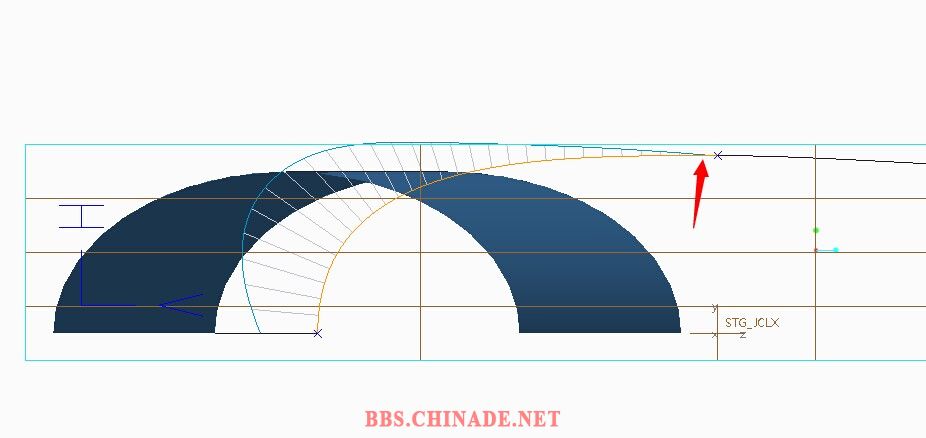

辛老,把在造型中构建的这曲线调整一下,你用曲率梳分析一下就发现
这个地方有问题,难后构面的时候到外面用边界做.最后效果很光顺.

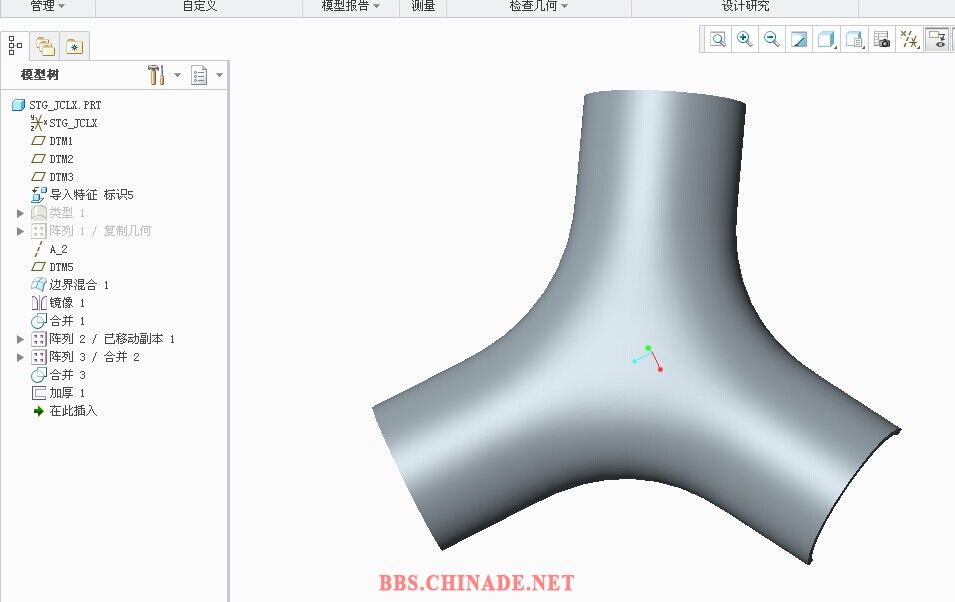

附上重做的PART文件,CREO3.0版本,仅供参考...

sdgdjgb · 发表于 2014-7-17 10:26:00

苍龙发表于 2014-7-17 09:58
辛老,把在造型中构建的这曲线调整一下,你用曲率梳分析一下就发现
这个地方有问题,难后构面的时候到外面 ...

谢谢苍老师。下载了。好好学习。。。。谢谢您。

sdgdjgb · 发表于 2014-7-17 11:31:39

本帖最后由 sdgdjgb 于 2014-7-17 11:37 编辑

苍龙发表于 2014-7-17 09:58
辛老,把在造型中构建的这曲线调整一下,你用曲率梳分析一下就发现
这个地方有问题,难后构面的时候到外面 ...

stg_jclx.prt02.zip (108.17 KB, 下载次数: 21)

账号		自动登录	找回密码
密码			注册

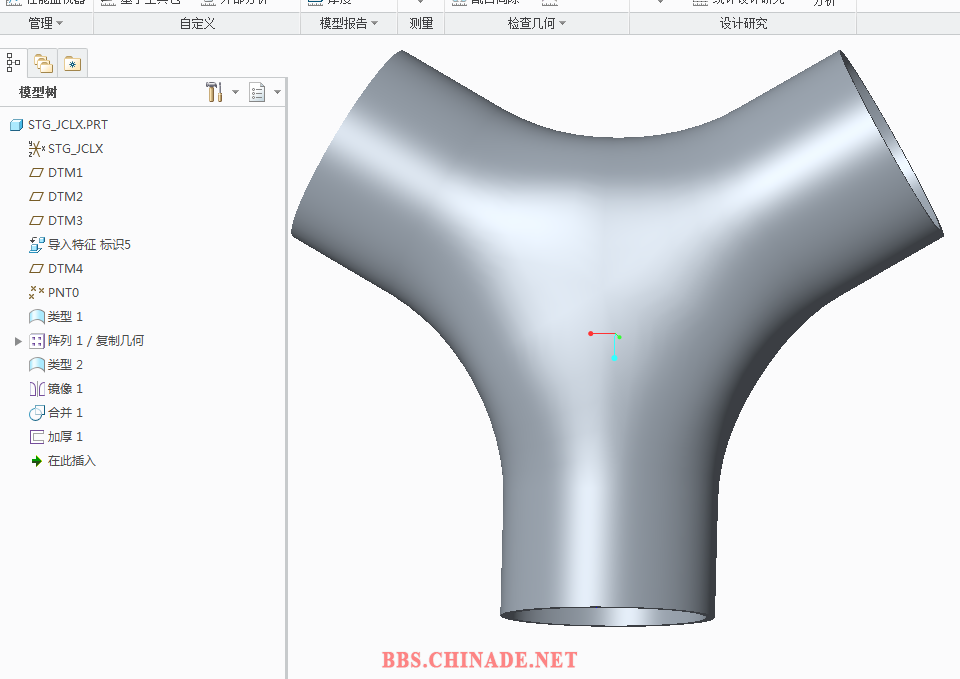

苍老师：按照您说的办法。重新做了一遍。。。还要继续学习。。谢谢您。
