creo中我经常用的3种方式来实现bom

西山住客 · 发表于 2014-6-17 18:23:16

本帖最后由西山住客于 2014-6-17 20:08 编辑

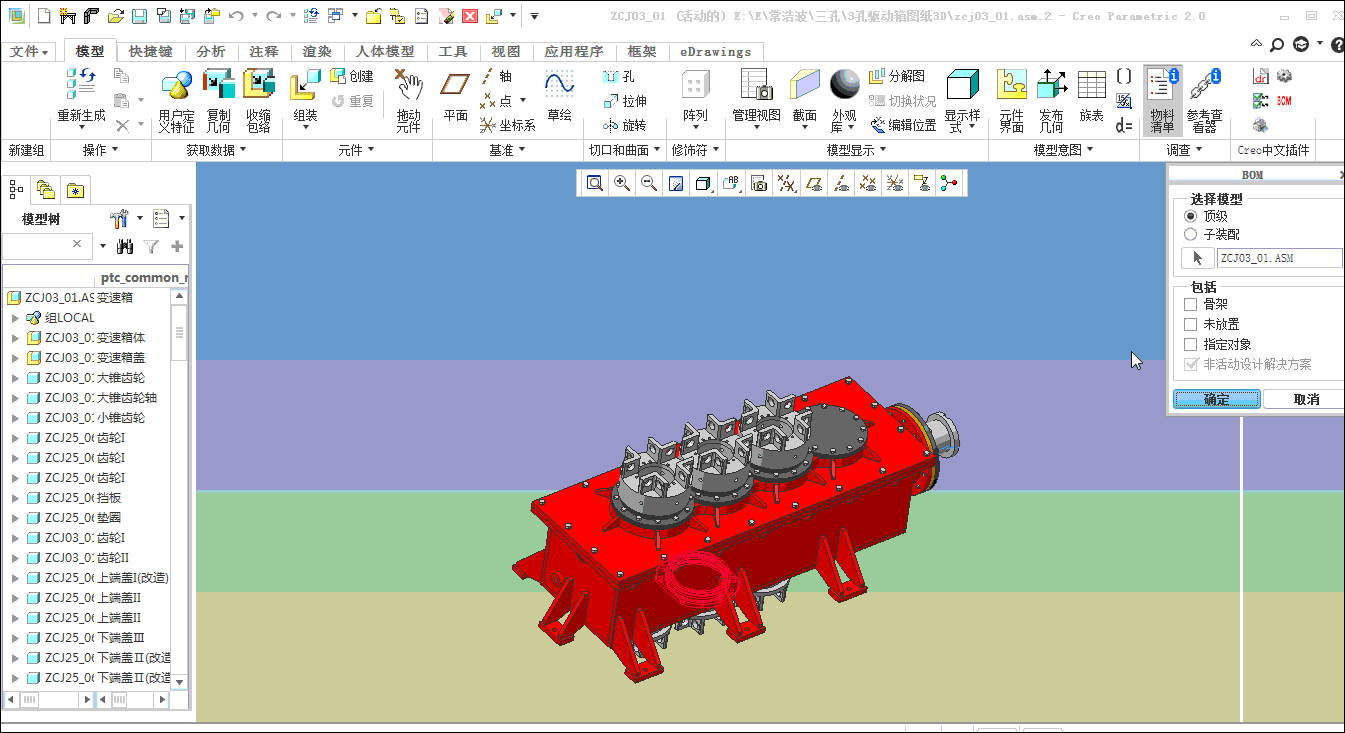

1、3DBOM这种方式需要你做好一个配置文件：例如我的是BOM.fmt，放在指定的文件夹里，在config.pro里指定好这个文件的路径和文件。这个文件我共享一下：

游客，如果您要查看本帖隐藏内容请回复

操作视频：

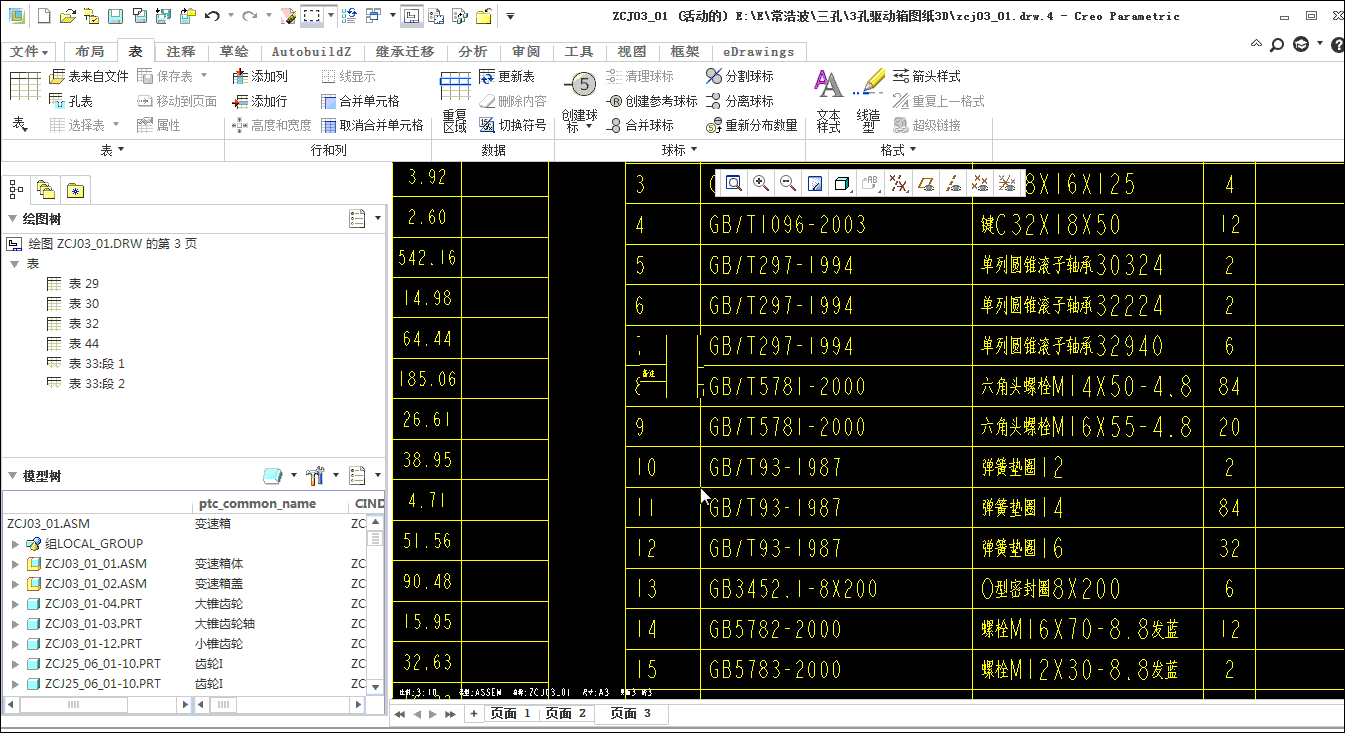

2、2DBOM。在工程图里预选定义好重复区域表格，添加重复区域关系式，指定好排序方式和显示内容。我共享我的表格文件：

游客，如果您要查看本帖隐藏内容请回复

。当然表里的参数要和你的3D要对应的
操作视频：

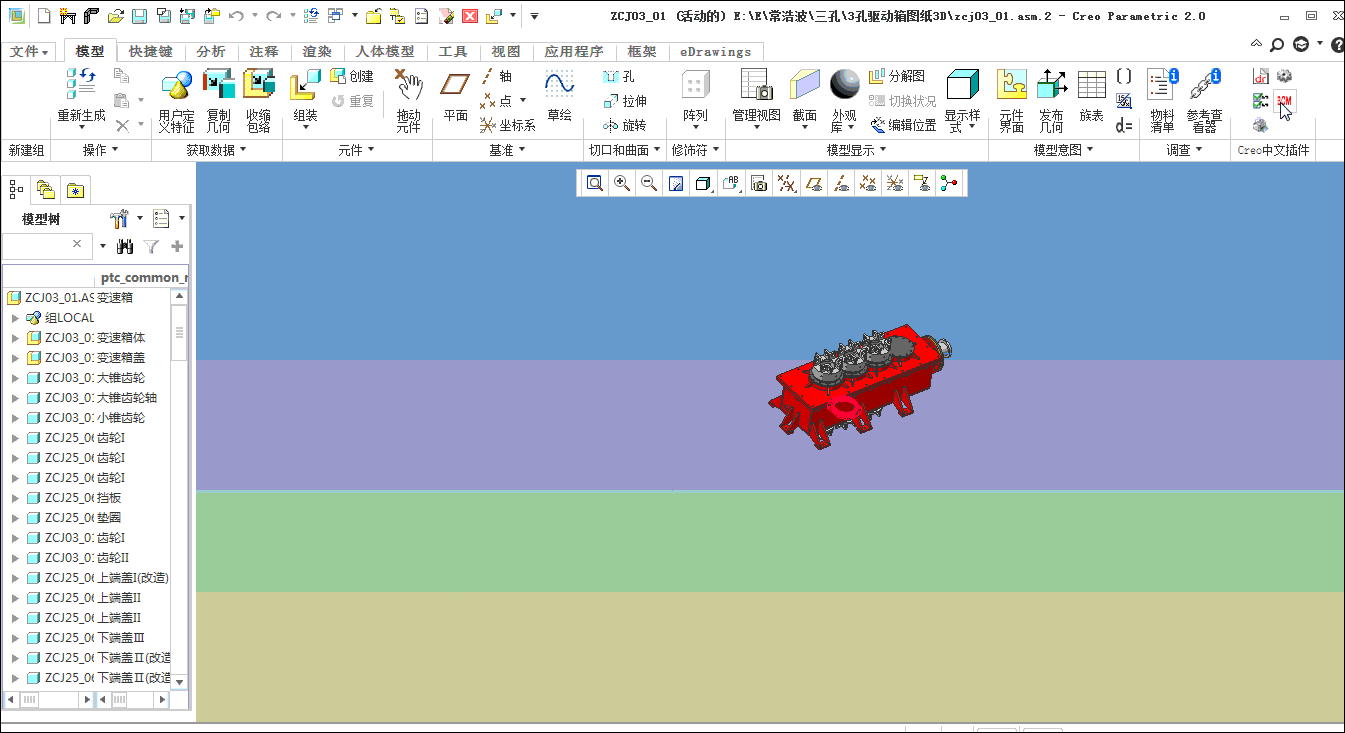

3、中文插件bom。这个需要你下载creo中文插件，论坛里有creo中文插件1.41V版，根据你的机器操作系统的位数下载吧。当然，安装好后，根据你的模板参数配置好要显示和输出的的参数

操作视频 z中文插件bom.gif

ych625 · 发表于 2014-6-17 18:30:47

沙发，支持下

guojunyi · 发表于 2014-6-17 18:31:05

我是沙发第一个来

西山住客 · 发表于 2014-6-17 18:36:20

我自己顶

Au_qingrong · 发表于 2014-6-17 18:40:27

学习一下，长点见识

sdgdjgb · 发表于 2014-6-17 19:50:53

谢谢楼主的分享

sdgdjgb · 发表于 2014-6-17 19:55:00

西山住客发表于 2014-6-17 18:36
我自己顶

我来顶一个。

wujihaomiao · 发表于 2014-6-17 19:57:52

师傅我来晚了:lol

wyj · 发表于 2014-6-17 21:28:33

谢谢 :handshake

设计无限 · 发表于 2014-6-18 08:10:50

这个一定要学习，谢谢分享
