一个《sw》的题目

sdgdjgb · 发表于 2014-6-10 16:05:58

本帖最后由 sdgdjgb 于 2014-6-10 19:50 编辑

在别的地方看到的。。是《骚窝》的。用了好几个步骤。。。



扫描手镯_公式法zip.prt.zip (742.17 KB, 下载次数: 0)
prt是creo3.0做的。

老段 · 发表于 2014-6-10 16:15:21

把圈数搞少一点看起来变形就不会那么大

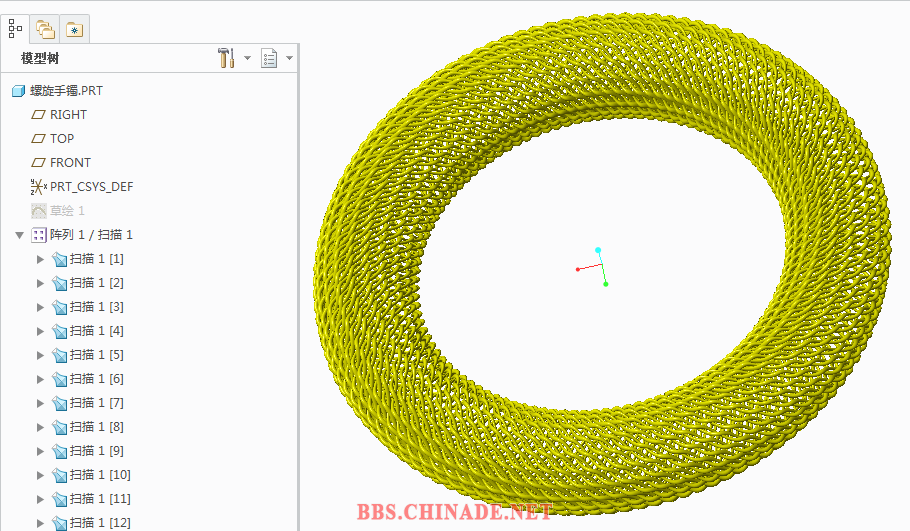

sdgdjgb · 发表于 2014-6-10 16:28:49

本帖最后由 sdgdjgb 于 2014-6-10 16:30 编辑

老段发表于 2014-6-10 16:15
把圈数搞少一点看起来变形就不会那么大

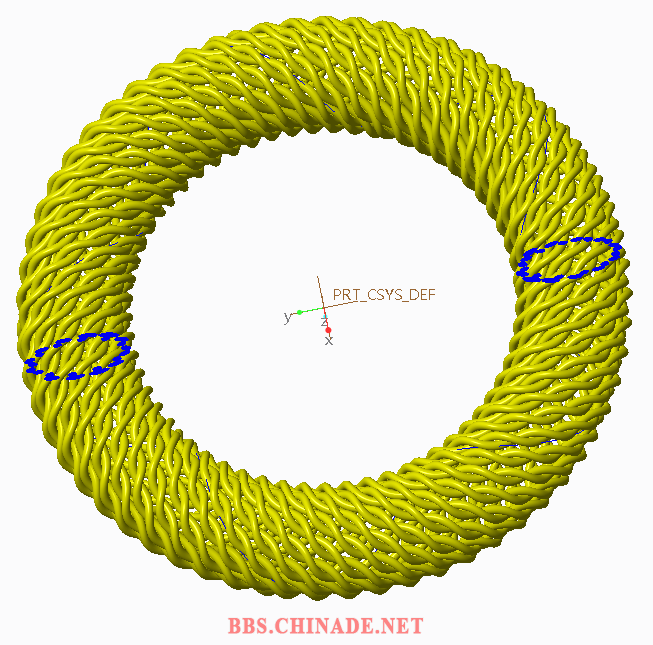

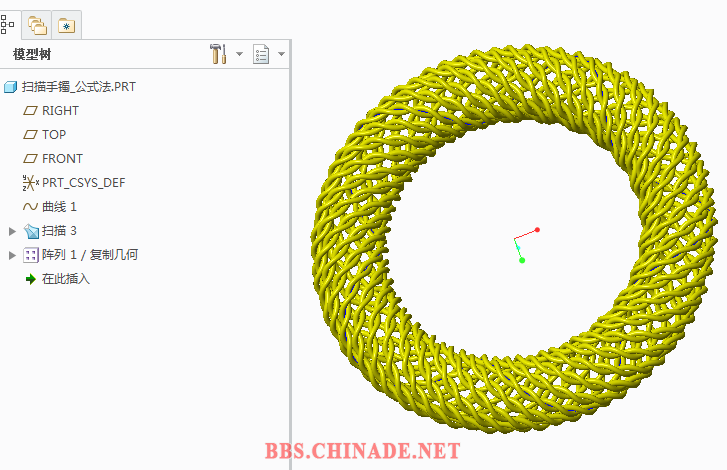

sdgdjgb · 发表于 2014-6-10 19:26:18

本帖最后由 sdgdjgb 于 2014-6-10 19:32 编辑


prt是creo3.0_b000版本

扫描手镯_公式法zip.prt.zip (742.17 KB, 下载次数: 0)

123yangyan · 发表于 2014-6-11 19:33:36

请问一下曲线的方程和阵列的方式，

sdgdjgb · 发表于 2014-6-12 09:46:19

本帖最后由 sdgdjgb 于 2014-6-12 09:47 编辑

123yangyan 发表于 2014-6-11 19:33
请问一下曲线的方程和阵列的方式，

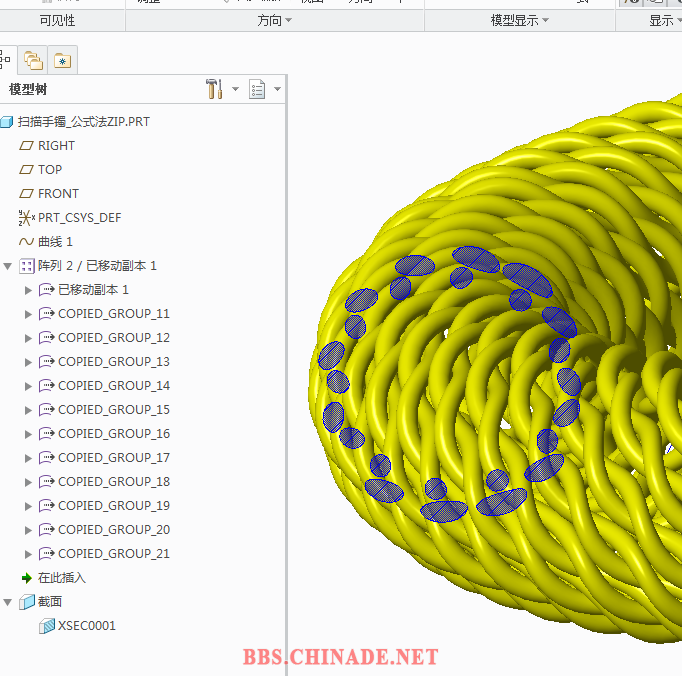

sdgdjgb · 发表于 2014-6-12 20:31:11

123yangyan 发表于 2014-6-11 19:33
请问一下曲线的方程和阵列的方式，

1.曲线方程
         x=(50+10*sin(t*360*5))*cos(t*360)
         y=(50+10*sin(t*360*5))*sin(t*360)
         z=10*cos(t*360*5)
2.尺寸阵列

123yangyan · 发表于 2014-6-14 23:53:37

谢谢版主。

jackyyang · 发表于 2016-4-14 21:05:55

很不错啊，支持支持，谢谢分享！

jackyyang · 发表于 2016-4-14 21:05:59

很不错啊，支持支持，谢谢分享！

账号		自动登录	找回密码
密码			注册

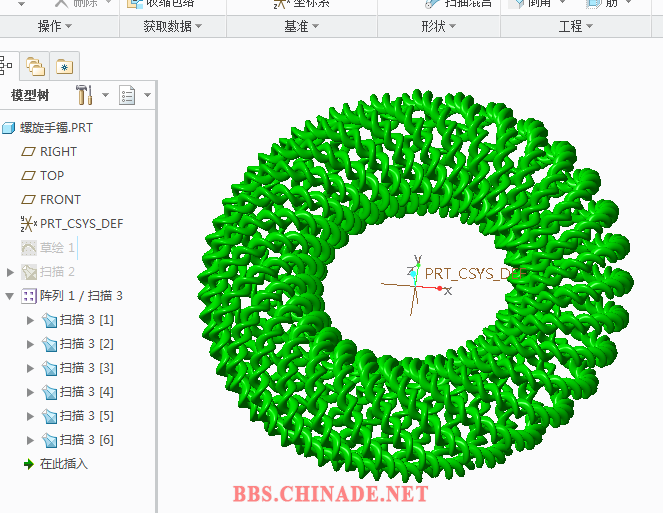

增加了一个步骤，减少了圈数，好一点。。还是有变形
