补画右视图

zax_hb · 发表于 2013-5-21 10:36:43

本帖最后由 zax_hb 于 2013-5-21 10:38 编辑

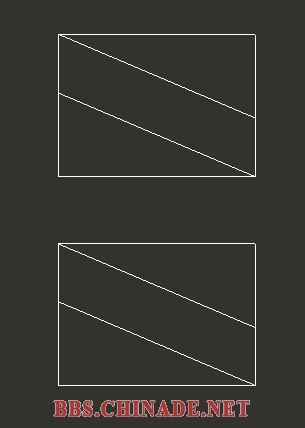

图中无虑线,无曲面.补画右视图,看看是个什么东东.可以锻炼你的识图能力,还可以锻炼你的制图技巧

sdgdjgb · 发表于 2013-5-21 14:49:25

本帖最后由 sdgdjgb 于 2013-5-22 08:59 编辑


cmg876631 · 发表于 2013-5-21 14:57:45

zax_hb · 发表于 2013-5-21 15:57:56

仔细检察一下,我没看你的prt,好象不太对,按你的图,要么有虚线,要么,厚度有为0的地方.
尽管有多解,但不是随心所欲就可以的.

zax_hb · 发表于 2013-5-21 16:05:04

给出的图,是完成的,你不能另外再添加虚线.否则,按图随意雕,深度也不管,那不是乱套了

aasohu · 发表于 2013-5-21 21:41:38

zax_hb 发表于 2013-5-21 16:05
给出的图,是完成的,你不能另外再添加虚线.否则,按图随意雕,深度也不管,那不是乱套了

图纸可以不显示隐藏线，允许这样呀。

yczsp · 发表于 2013-5-21 22:45:00

aasohu 发表于 2013-5-21 21:41
图纸可以不显示隐藏线，允许这样呀。

如果不根据题目要求答题，那还叫答题吗？

yczsp · 发表于 2013-5-21 23:23:48

本帖最后由 yczsp 于 2013-5-21 23:45 编辑

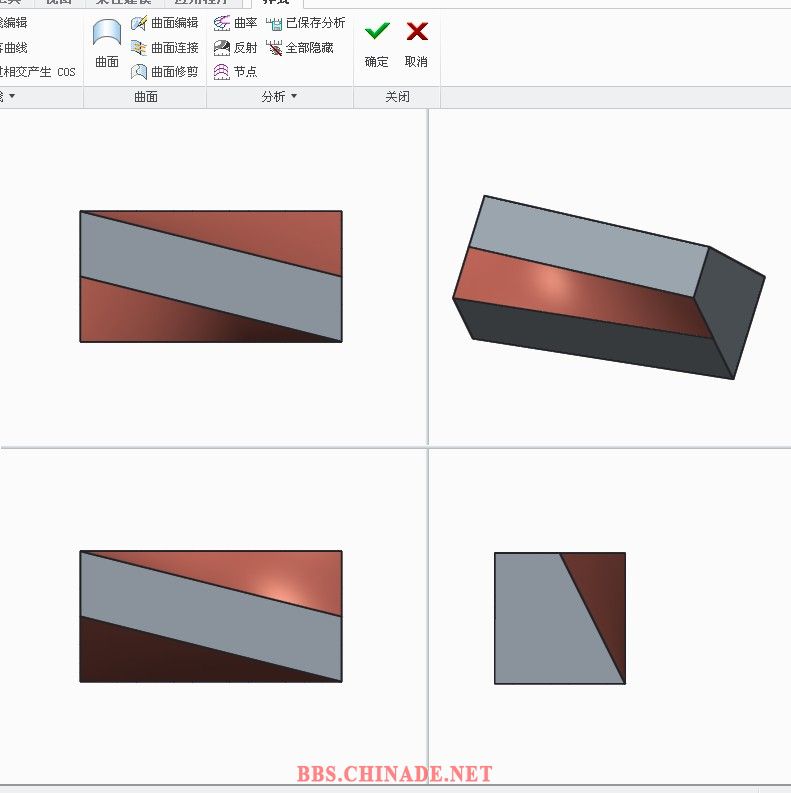

答案一：

zax_hb · 发表于 2013-5-22 10:01:51

yczsp 发表于 2013-5-21 23:23
答案一：

版主的正解,好象至少还有一解.
曲面的方法我也想到过

aasohu · 发表于 2013-5-22 19:50:56

本帖最后由 aasohu 于 2013-5-22 22:08 编辑

看看。学习

账号		自动登录	找回密码
密码			注册

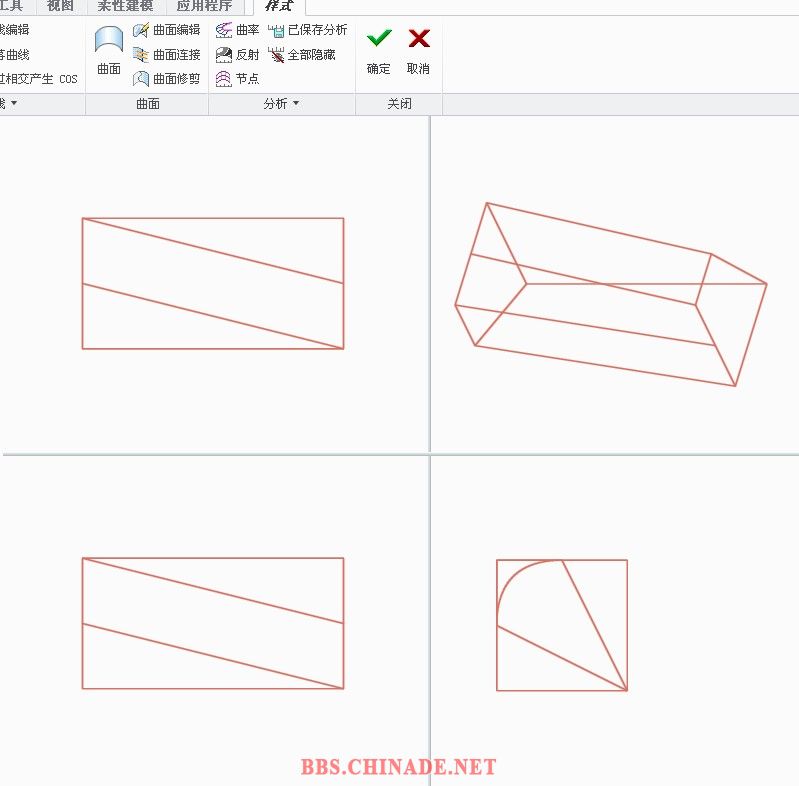

本题是用‘曲面’做的。不符合题意。是一种方法。
