[原创教程] 宝莲灯再生教程

荐火.. [复制链接]

发表于 2012-12-14 18:58:58 | 显示全部楼层 |阅读模式

本帖最后由 Albert 于 2012-12-15 08:27 编辑

原题地址：宝莲灯再生题目-高分，截至11-30
http://bbs.chinade.cc/forum.php?mod=viewthread&tid=102554&fromuid=381642

不知道为什么我自己画的打不开了，所以用了别人的prt。proe5.0的方便各位打开瞧瞧。

操作过程：

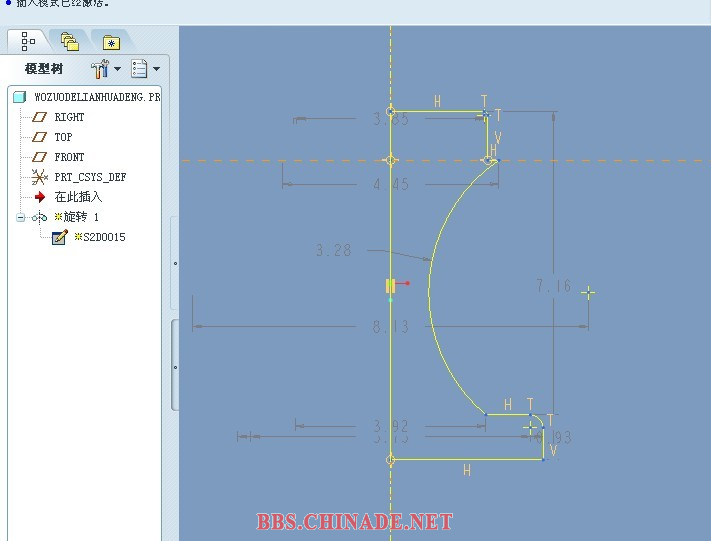

1：建立一个旋转实体，截面如图

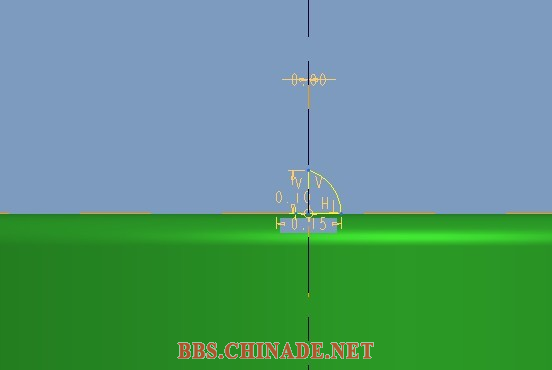

2：在top面建立一个旋转实体（莲子）

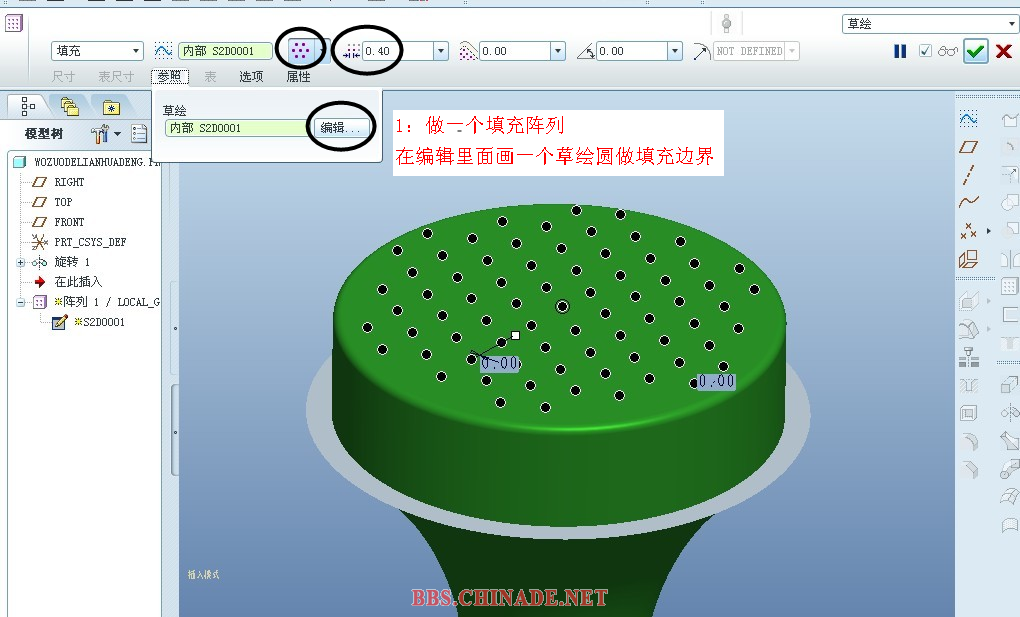

3：阵列

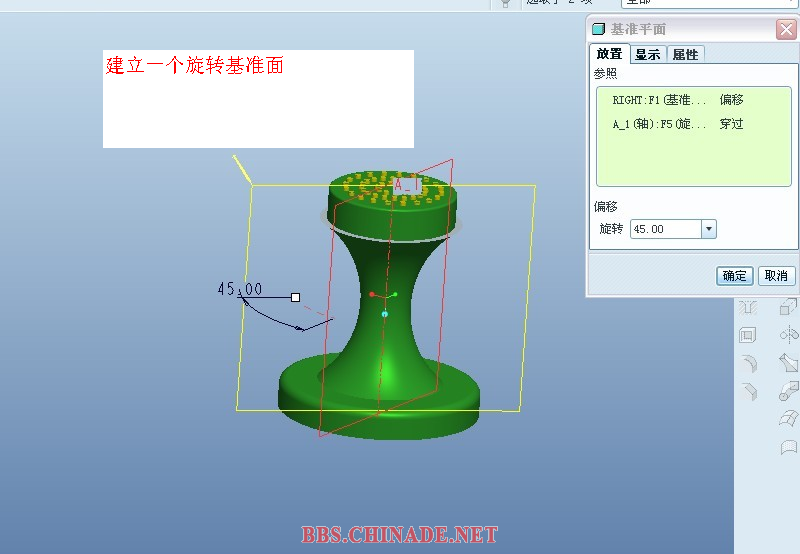

4：建立基准面

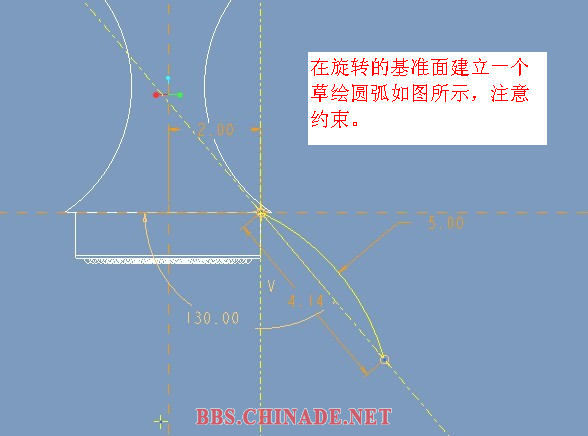

5：草绘

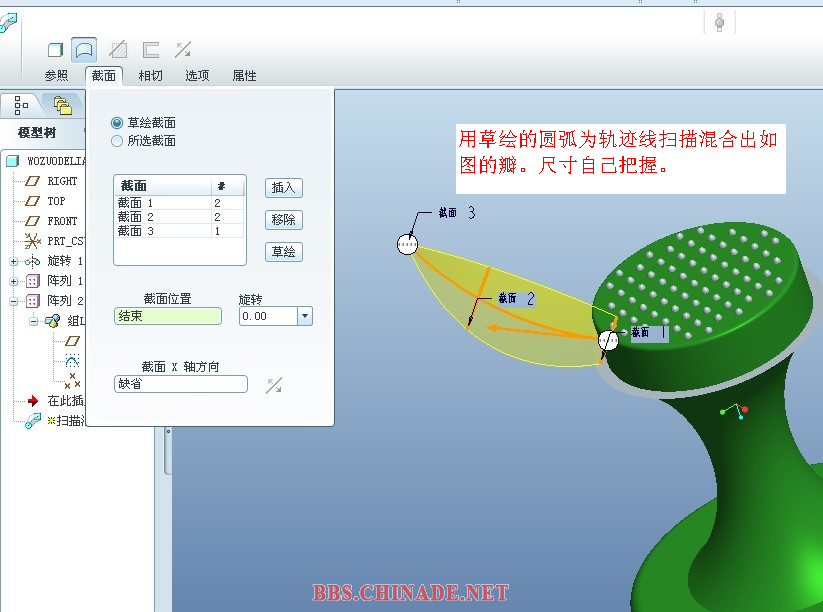

6：扫描混合

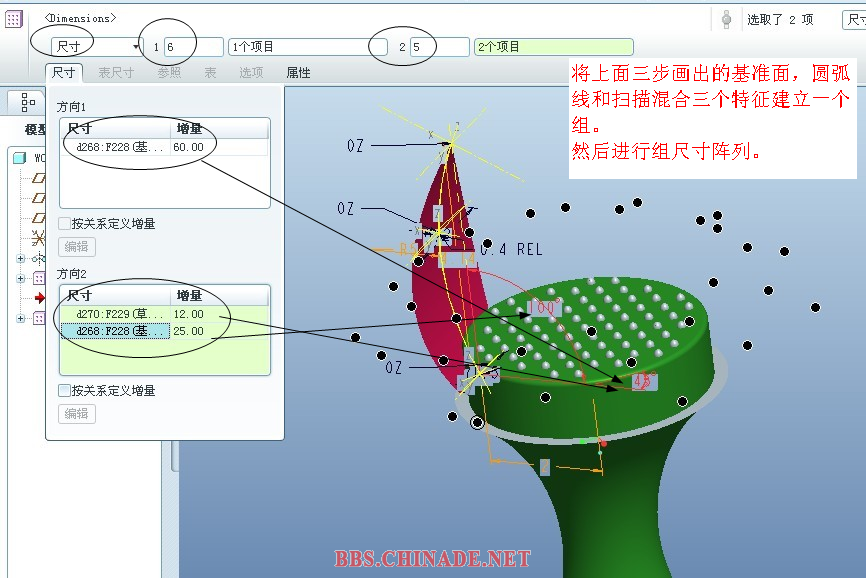

7：阵列花瓣。

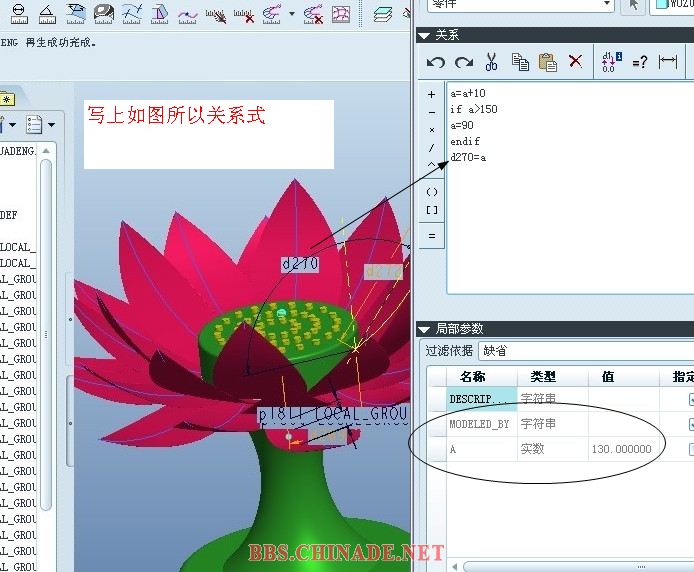

8：写上再生关系式。


9：点击再生按钮，录制GIF。效果图。

10：源文件（）

游客，如果您要查看本帖隐藏内容请回复

教程, 宝莲灯

评分

2 查看全部评分

相关帖子

回复

使用道具举报

发表于 2012-12-14 19:07:18 | 显示全部楼层

学习一下。。。

回复支持反对

使用道具举报

发表于 2012-12-14 19:09:16 | 显示全部楼层

下载学习，谢谢高手们的共享

回复支持反对

使用道具举报

发表于 2012-12-14 22:21:51 | 显示全部楼层

就算再忙，看了莫老师的帖子也要顶一顶呀。哈{:soso__3538705491127654670_4:}

回复支持反对

使用道具举报

发表于 2012-12-14 22:59:49 | 显示全部楼层

学习一下哈

回复支持反对

使用道具举报

发表于 2012-12-14 23:14:35 | 显示全部楼层

顶一个，来看看～

回复支持反对

使用道具举报

发表于 2012-12-15 08:00:02 | 显示全部楼层

厉害

回复支持反对

使用道具举报

发表于 2012-12-15 08:03:28 | 显示全部楼层

再生关系式怎么理解

回复支持反对

使用道具举报

发表于 2012-12-15 10:05:32 | 显示全部楼层

谢谢版主教程回来接着学习proe

回复支持反对

使用道具举报

发表于 2012-12-15 10:06:49 | 显示全部楼层

太强了，挺你！

回复支持反对
