关系阵列图文教程

gds592 · 发表于 2012-10-29 21:59:37

本帖最后由 gds592 于 2012-10-30 12:37 编辑

原题地址：http://bbs.chinade.cc/forum.php?mod=viewthread&tid=101900&extra=page%3D1%26orderby%3Ddateline
上一个增加了难度的数字阵列prt，回复可见

游客，如果您要查看本帖隐藏内容请回复

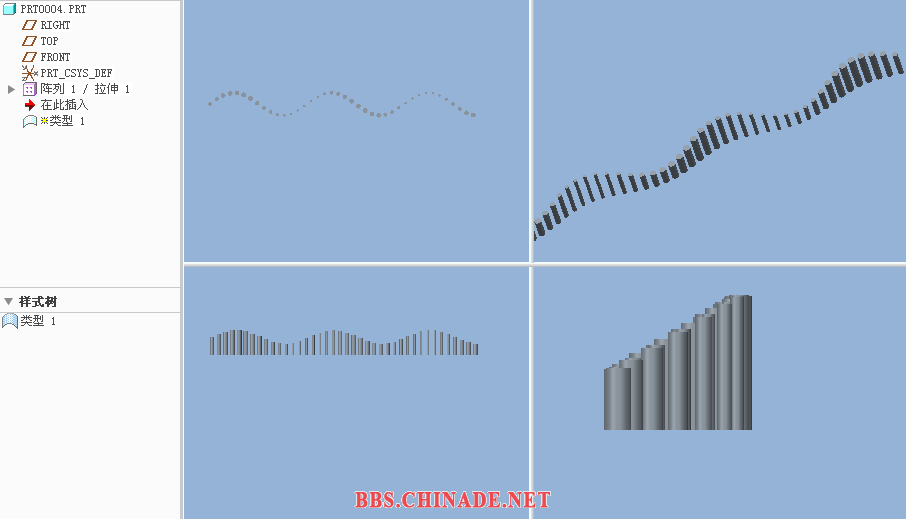

题目图片：

gds592 · 发表于 2012-10-30 08:02:12

本帖最后由 gds592 于 2012-10-30 12:03 编辑

这个阵列是在圆柱在沿方向阵列的过程中，同时外径、高度和位置都有一个正弦变化的效果。
所以要实现这种阵列效果，至少在要外径、高度和位置三个驱动尺寸加正弦关系式。

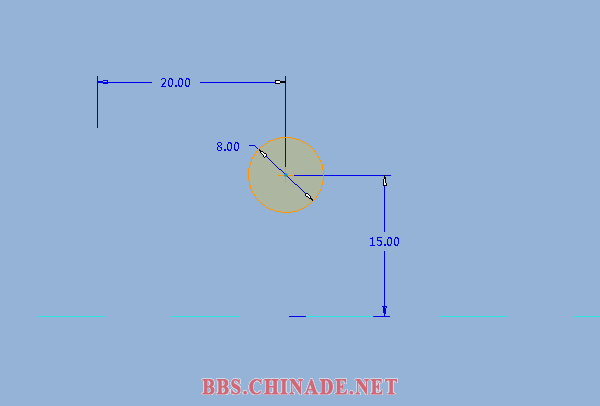

1 首先创建拉伸，草绘截面如下。三个尺寸均为阵列驱动尺寸
这里要注意圆心不能落在轴线上，否则会缺少阵列驱动尺寸。

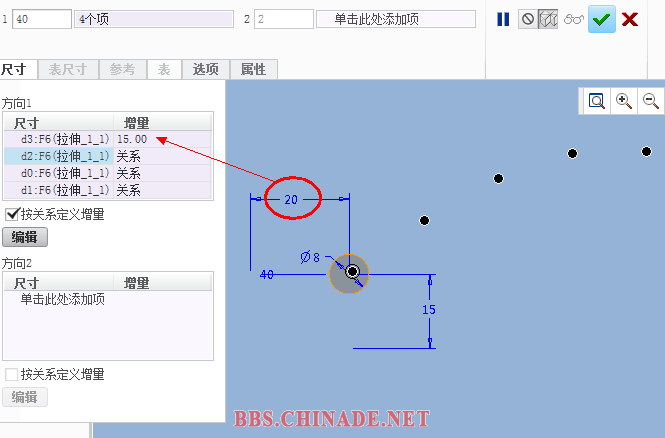

2 任意拉伸一个高度，然后进行阵列。
选择一个方向驱动尺寸，给予合适的距离尺寸增量。
另个三个外径、高度和位置尺寸利用正弦关系来控制。

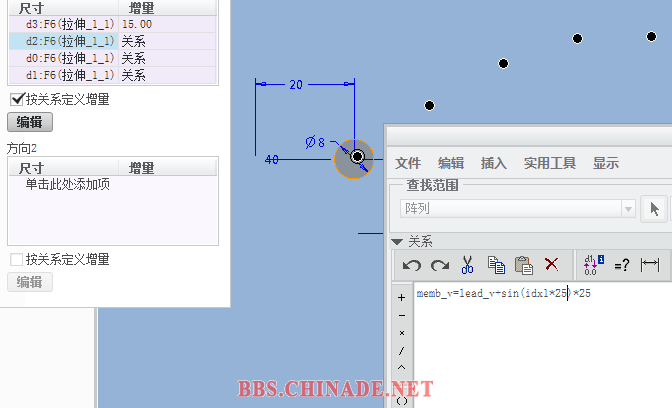

3 根据自己所草绘的圆柱直径及高度，设定合适的正弦数值。我这里设置的数值如下：
memb_v=lead_v+sin(idx1*25)*25
memb_v=lead_v+sin(idx1*25)*15
memb_v=lead_v+sin(idx1*20)*3

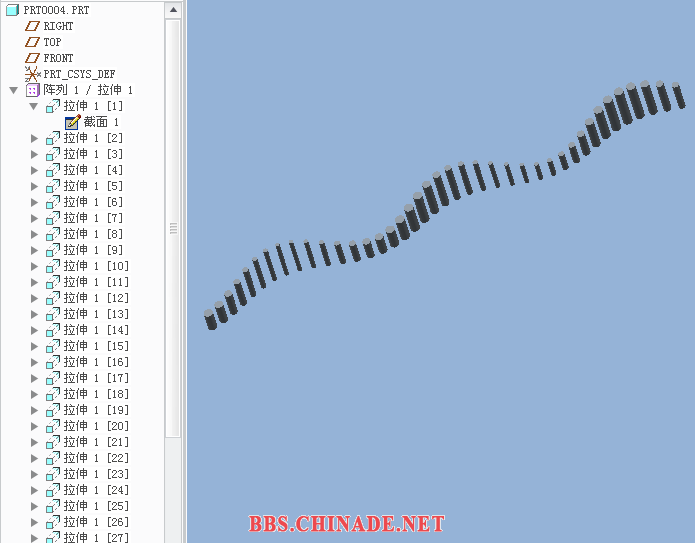

4 所有参数设定完成，阵列效果如下。

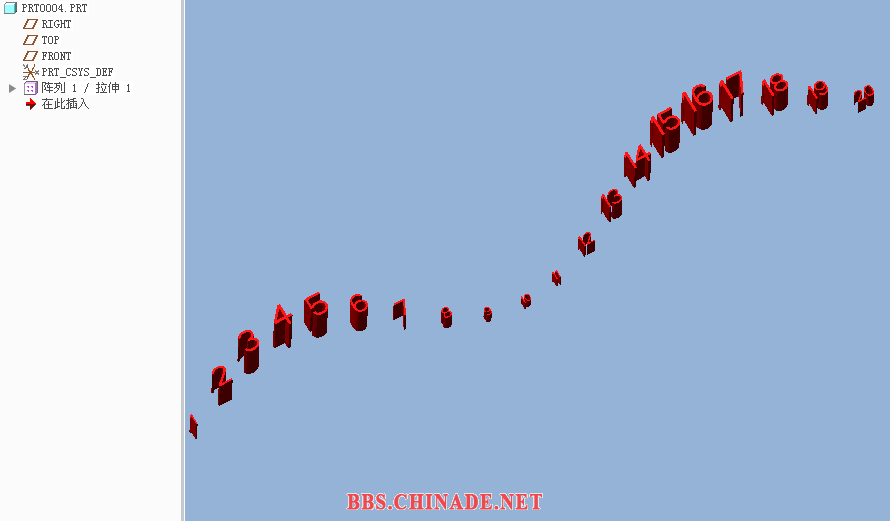

5 至于其它效果，例如下面这种数字阵列。
其实只是多增加一个字符控制增量，其它完全相同，
把拉伸的截面变成一个文本数字，且该文本用参数控制，当然要用到itos函数，稍微动一下脑筋就出来了。

prt也上一个

关系阵列.prt.rar (73.88 KB, 下载次数: 55)

flybomb · 发表于 2012-10-30 09:14:22

等着看大神的教程

chinading · 发表于 2012-10-30 09:26:54

顶顶…………

chinading · 发表于 2012-10-30 09:36:07

顶顶……………………

wangxinhua947 · 发表于 2012-10-30 09:39:37

支持。。。。。。。

wangxinhua947 · 发表于 2012-10-30 09:42:03

好。。。。。。。

fangchen5228 · 发表于 2012-10-30 12:11:41

先来顶一下@

chinading · 发表于 2012-10-30 12:19:46

回复 chinading 的帖子

呵呵，水多树苗容易长大！

wyj · 发表于 2012-10-31 22:49:44

太强了，谢谢
