节节高升级版图文教程

gds592 · 发表于 2012-10-21 18:47:25

因种种原因，教程来的有点晚，大家见谅。

gds592 · 发表于 2012-10-21 19:01:44

1 旋转圆形底座，这一步比较简单就不再截图。

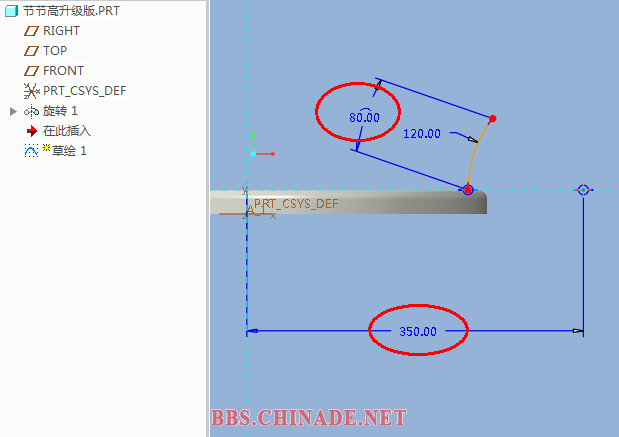

2 草绘扫描轨迹，一段圆弧，圆心在水平轴线上，注意要标注弧长。
圆弧的圆心到中点的距离和圆弧的长度两个尺寸为阵列驱动尺寸。

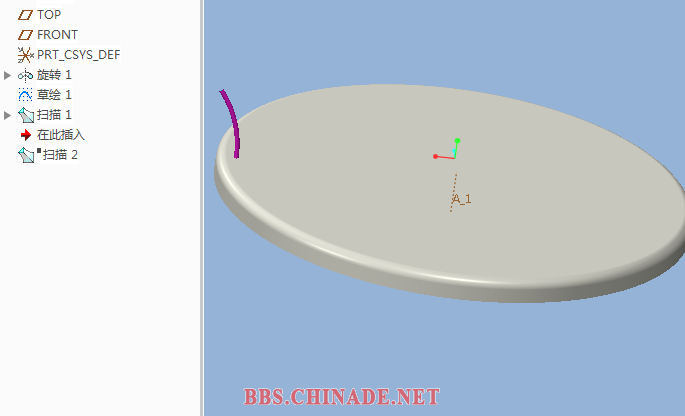

3 创建扫描

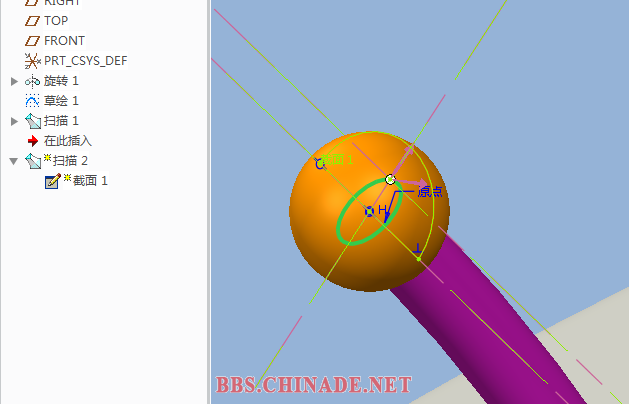

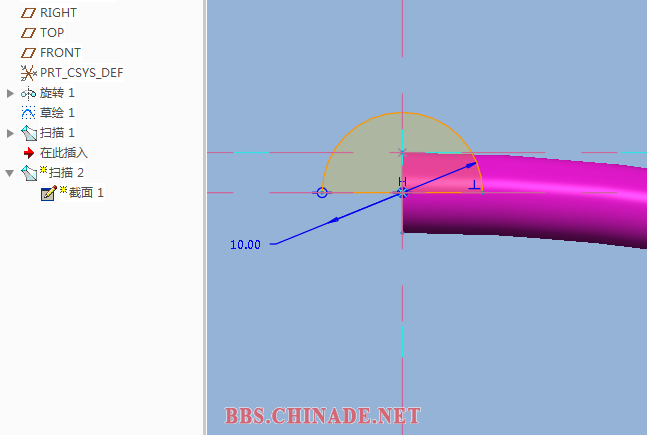

4 扫描顶部的圆球，也可以用旋转来创建。

5 这里是用可变扫，轨迹是上一次扫描的顶端的圆形边链。

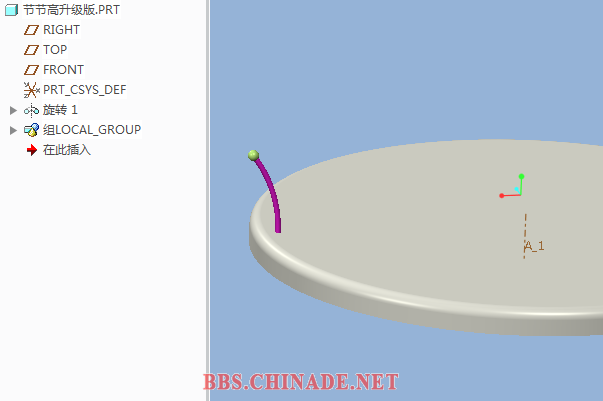

6 将需要阵列的特征合并成“组”

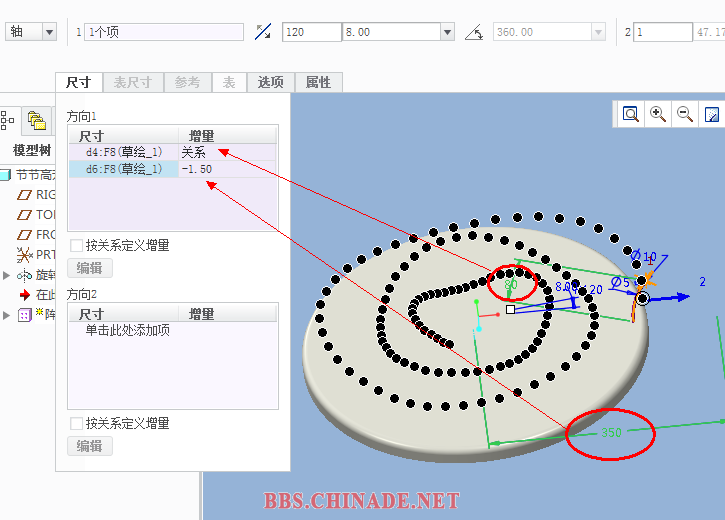

7 创建阵列，要先进行尺寸阵列，两个驱动尺寸为第2步草绘所创建的距离和弧长。

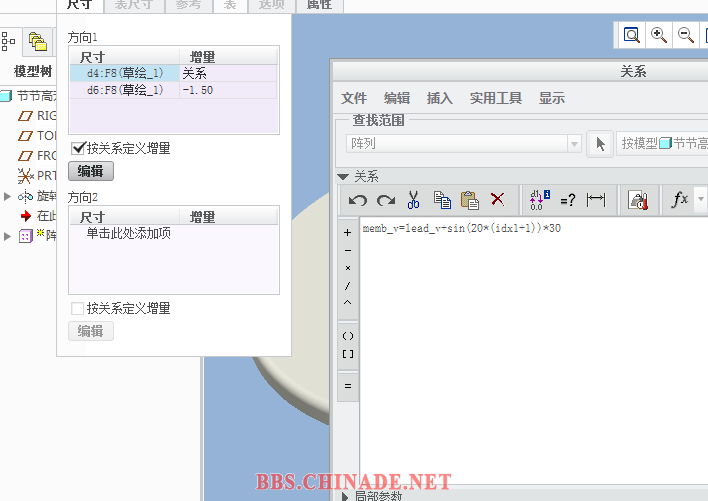

其中弧长增量用正弦关系来控制。

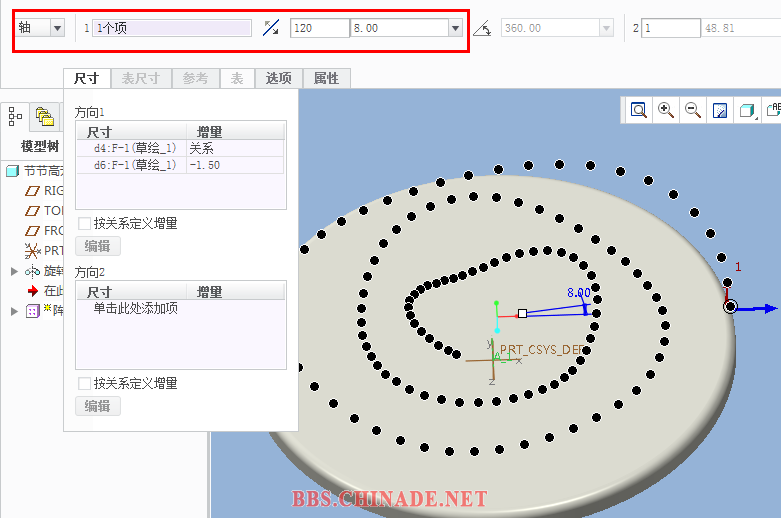

8 两个尺寸定义完成后，把阵列更改为轴阵，输入数目和角度。

9 阵列参数定义完成

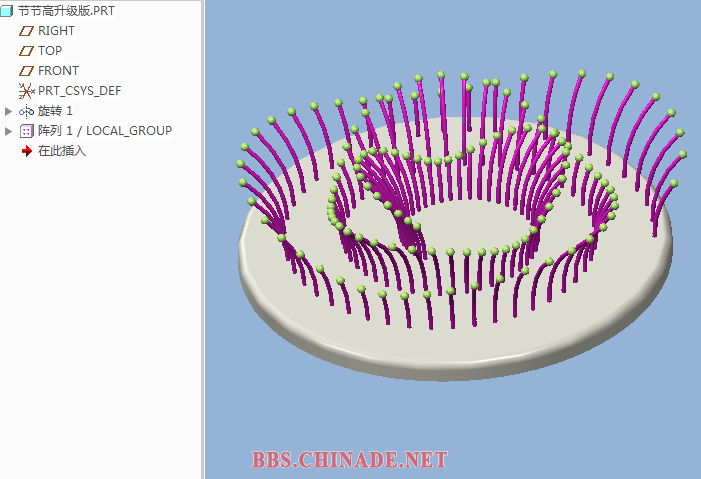

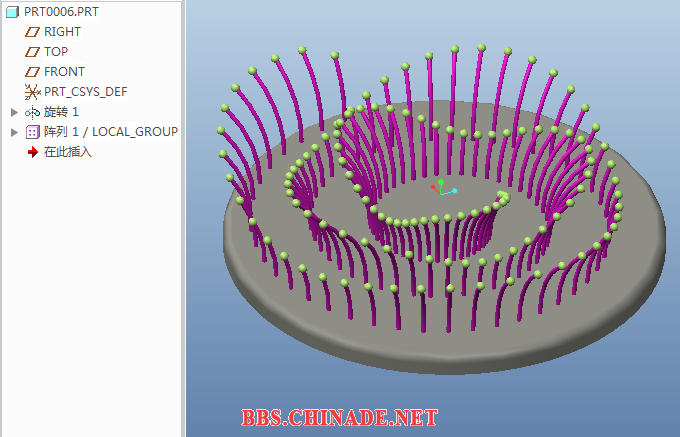

10 最终阵列效果

正弦阵列关系式：memb_v=lead_v+sin(20*(idx1+1))*30

gds592 · 发表于 2012-10-21 19:08:07

上个prt，回复即可下载。

游客，如果您要查看本帖隐藏内容请回复

windcloud · 发表于 2012-10-21 23:13:23

支持教程

wangxinhua947 · 发表于 2012-10-22 08:00:07

支持原创。。。。。

bensonchen · 发表于 2012-10-24 04:20:39

瞧瞧，看看，頂頂

mengzhj · 发表于 2012-10-25 21:24:49

{:3_295808:}

fangchen5228 · 发表于 2012-10-26 11:38:12

支持天空哥哥！！！

terrioslong · 发表于 2012-10-26 13:12:18

很好啊，不错的东西等待prt

luojincai1986 · 发表于 2012-10-28 20:51:13

回复支持下，回去好好研究先，只是楼主，你那个prt可以支持中文的哦?
