一步vss宝石手链图文教程

chinading · 发表于 2012-9-4 10:24:29

本帖最后由 chinading 于 2012-11-2 12:25 编辑

题目地址请看：一步vss宝石手链+1~6分！题目已结束，教程已出
http://bbs.chinade.cc/forum.php?mod=viewthread&tid=101666&fromuid=332521

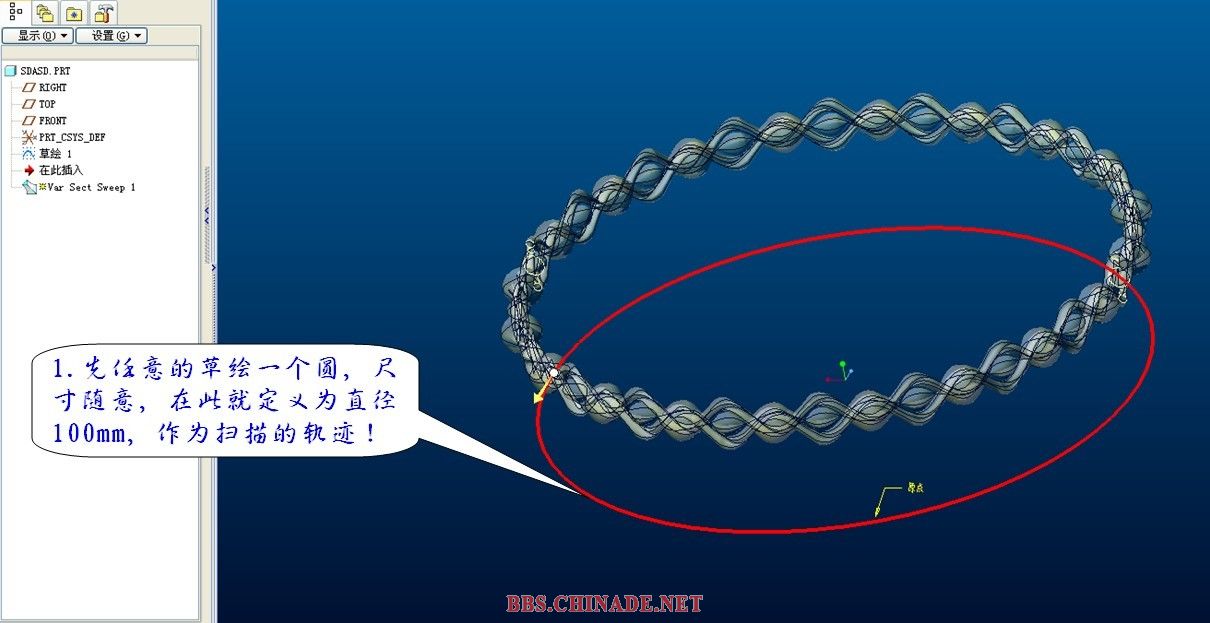

1.我们先任意的画个圆做为轨迹！

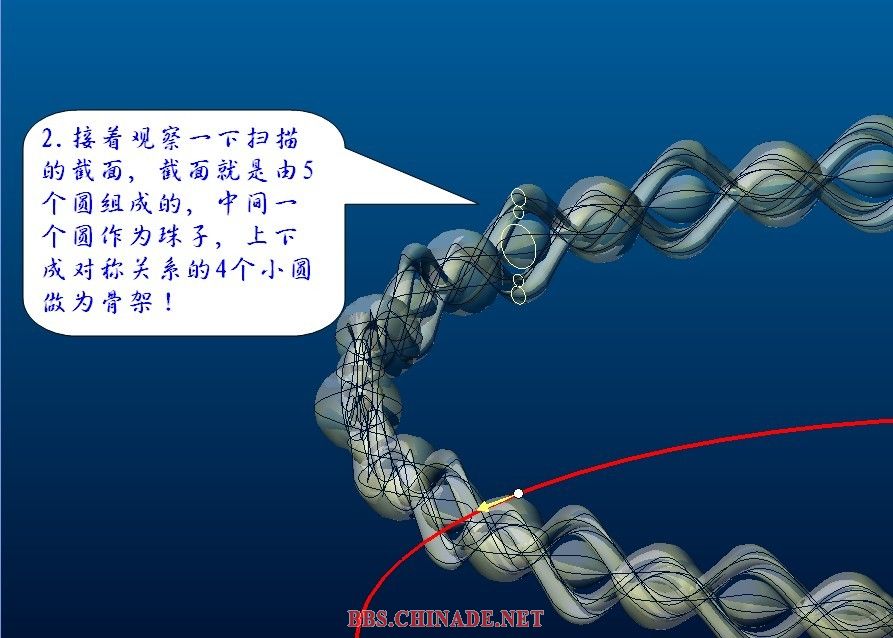

2.接下来分析截面的画法！

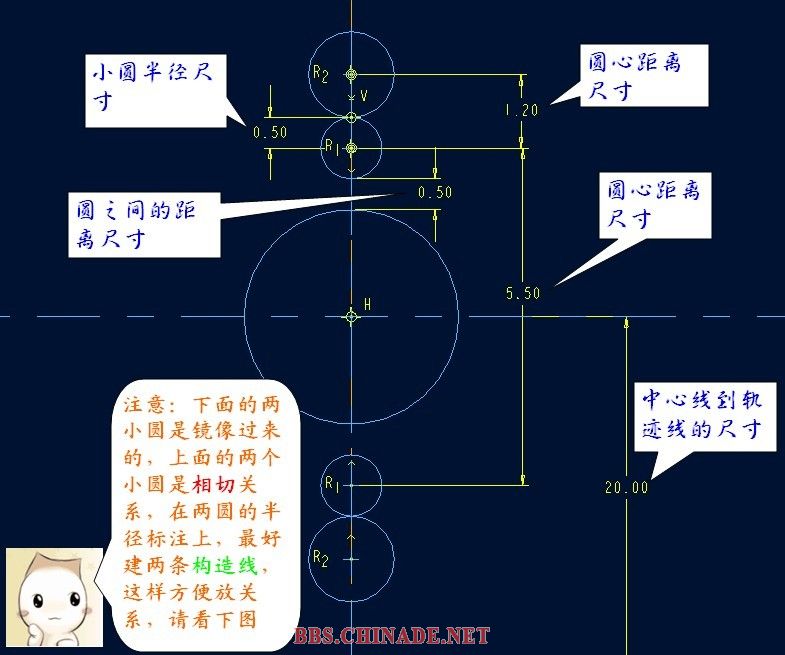

注意尺寸的标注

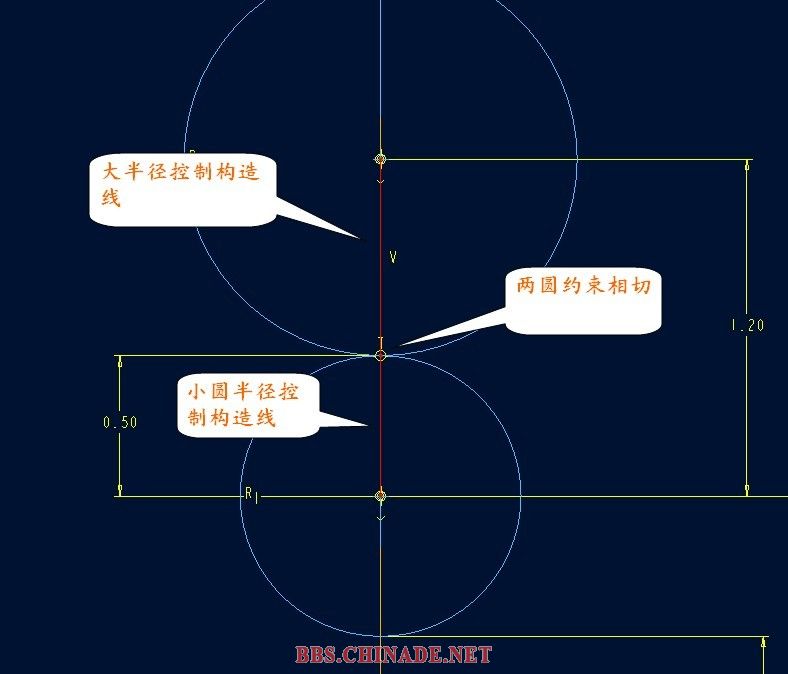

注意约束关系

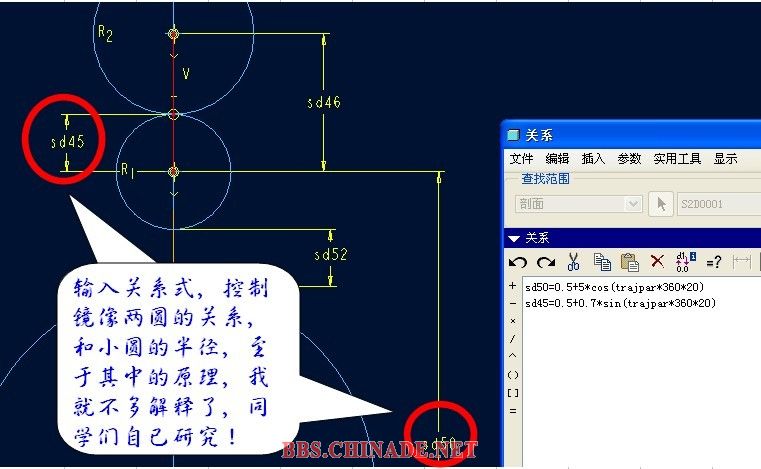

3.最后插入关系式！

关系式：sd50=0.5+5*cos(trajpar*360*20)
sd45=0.5+0.7*sin(trajpar*360*20)
附上prt:

游客，如果您要查看本帖隐藏内容请回复

教程到此结束，祝你玩的愉快

同时欢迎你加入：飞龙proe总群218896279
爱我中华proe快乐交流群254535338

528415 · 发表于 2012-9-4 10:38:28

那些圆怎么不给出数值，还要慢慢算

windcloud · 发表于 2012-9-4 10:52:16

下来看看,学习一下

huanghuang263 · 发表于 2012-9-4 11:01:56

看下怎么做的\

yyrs · 发表于 2012-9-4 11:17:28

把所有的技术通通偷走，一个不留，嘎嘎~~~

nobodyrains · 发表于 2012-9-4 11:32:35

学习！学习！

chinading · 发表于 2012-9-4 13:23:06

回复 5# yyrs

小月，要能偷走那就全偷去吧！

igxoqve · 发表于 2012-9-4 13:32:30

高手，向高手学习

chinading · 发表于 2012-9-4 14:18:33

回复 8# igxoqve

随风大侠，你就别逗了！

unlang · 发表于 2012-9-4 16:34:41

学习学习，支持教程。
