随风的igs钣金件展平教程

gds592 · 发表于 2012-9-3 20:49:52

原题地址：http://bbs.chinade.cc/viewthread ... p;page=1#pid1225498
虽然题目才出不久，但看了下最近5天都没人做题，这里就直接出个教程了结。

因为最近论坛题目比较多，有新题目在出，旧题目也要出教程了结。

首先看creo做法，proe做法稍有不同，在下一楼说明。

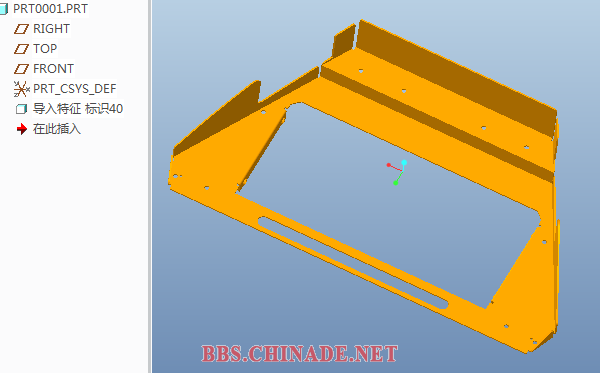

1 首先新建文件并导入原igs档

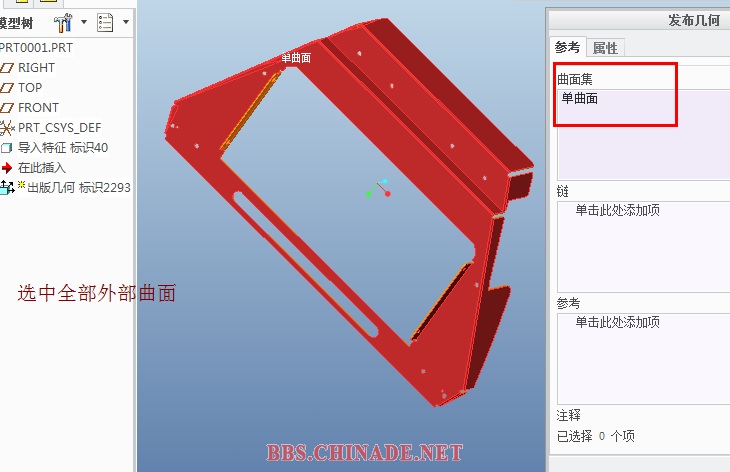

2 选择发布几何，因为此图内部多处都未倒圆角，所以我们选择外部曲面进行发布。

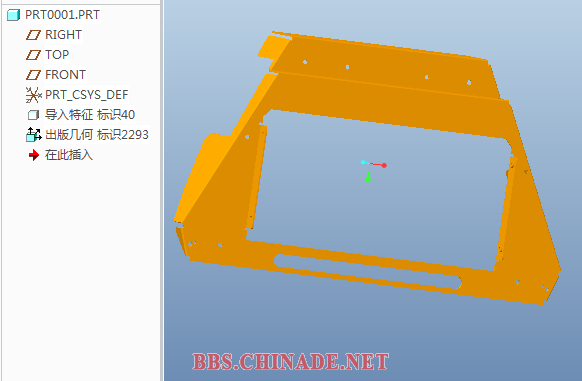

3 发布完成后保存文件

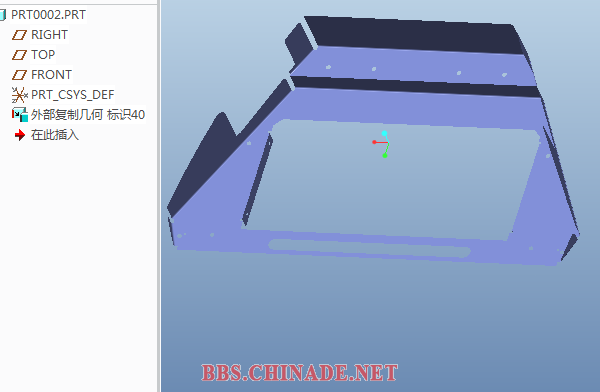

4 另新建一个文件，选择复制几何导入刚刚发布的几何特征

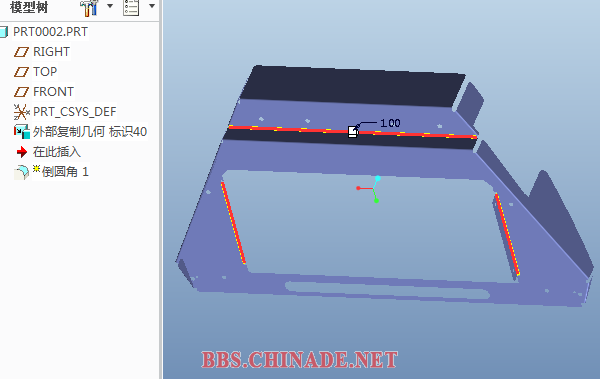

5 刚刚的发布几何选择的是外部曲面，共有3处未倒圆，这里要先进行倒圆角操作

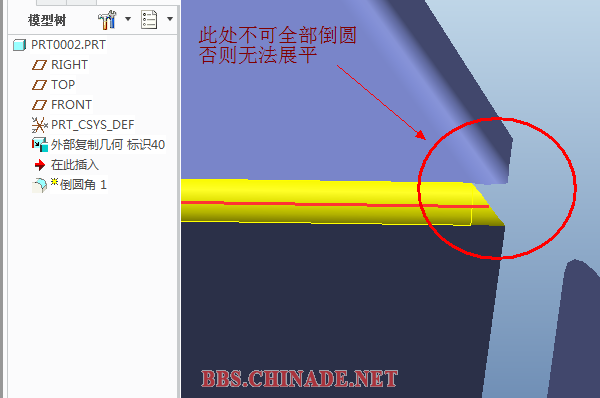

6 注意此处倒圆角，不可全部倒(两端要保留)，否则无法展开。

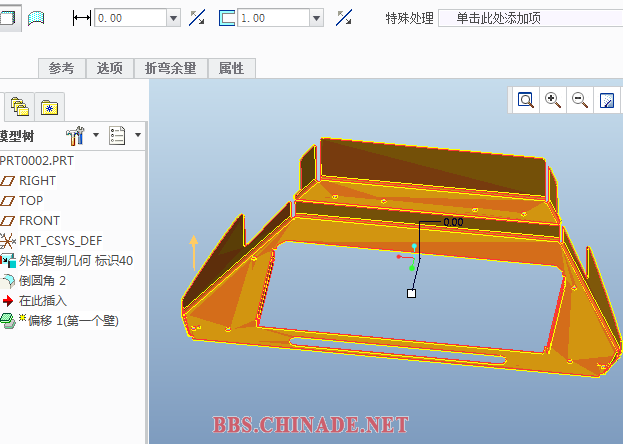

7 转换为钣金件，选择偏移命令

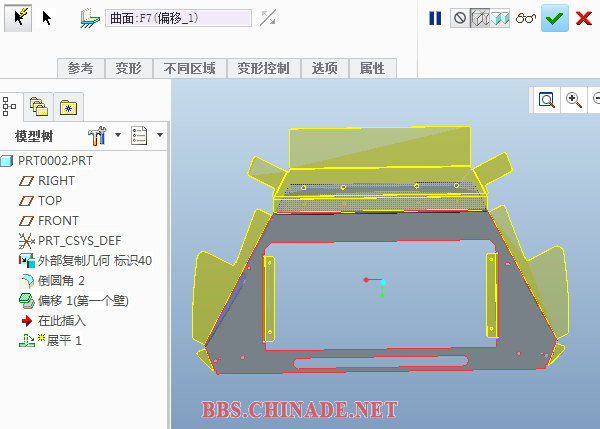

8 设定偏移厚度后，直接点展平

9 creo钣金展平的确操作简单，把曲面进行隐藏就完成了

gds592 · 发表于 2012-9-3 20:56:58

再看一下proe的做法，这里以4.0为例。
前面进入钣金之前的发布几何、复制几何、倒圆角全部操作方法完全一样。
不同的是，proe进入钣金后。

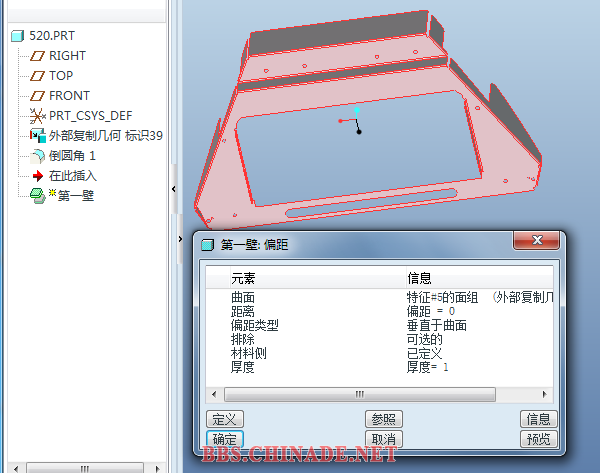

1 选择第一壁——偏移，然后定义偏移的各项参数，见下图

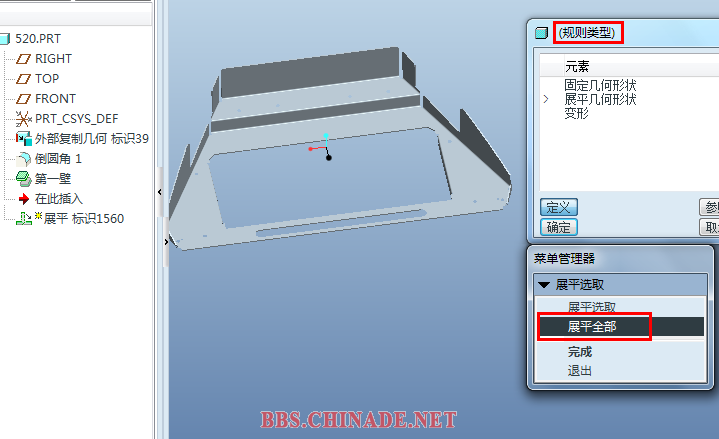

2 定义完第一壁后，选择展平——规则——展平全部

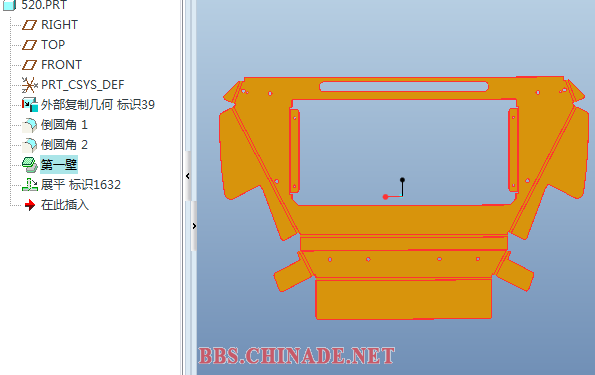

3 展平后同样隐藏曲面，完成

gds592 · 发表于 2012-9-3 20:59:48

proe4.0 版本prt

游客，如果您要查看本帖隐藏内容请回复

creo1.0 版本prt

游客，如果您要查看本帖隐藏内容请回复

wyj · 发表于 2012-9-4 00:16:40

太有才了

flybomb · 发表于 2012-9-4 16:47:01

有才，下来研究一下

wangxinhua947 · 发表于 2012-9-5 08:15:40

好好好。。。。。。。。。。

yyxin · 发表于 2012-9-5 12:37:37

谢谢分享。。。。

huanghuang263 · 发表于 2012-9-5 13:58:07

看看,,,,,,,

528415 · 发表于 2012-9-5 14:08:47

像这样的零件怎么不直接在钣金模块画呢？

PRO/E小凤 · 发表于 2012-9-6 20:42:59

哦,又有学习的机会了.
