神奇之花阵列教程

chinading · 发表于 2012-8-16 22:54:46

本帖最后由 CXF283563 于 2012-8-17 09:09 编辑


原题请看链接：http://bbs.chinade.cc/thread-101660-1-1.html

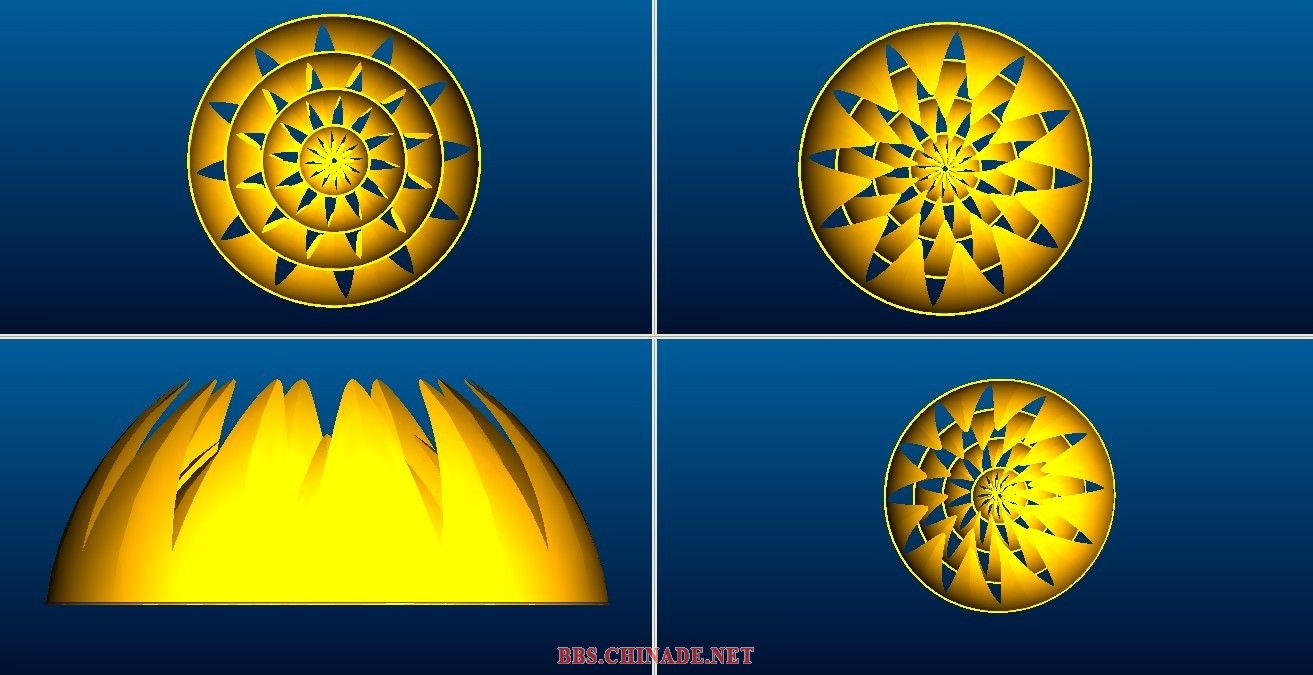

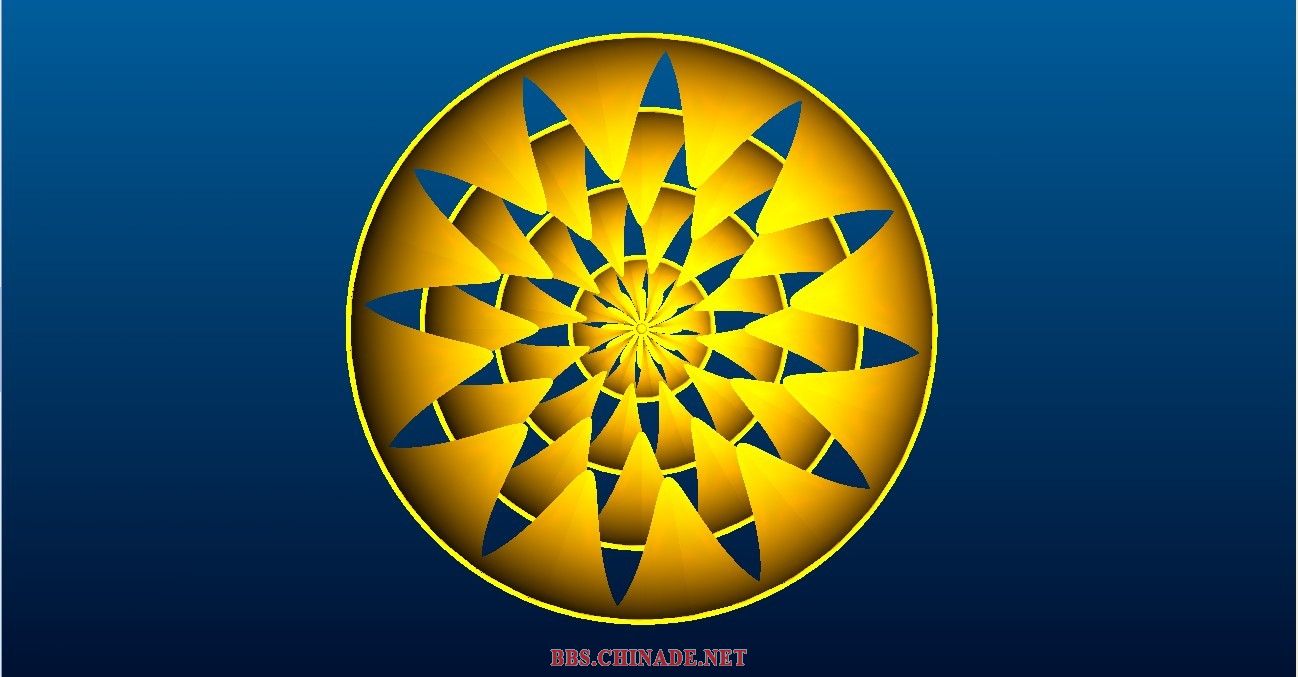

我们先来分析一下这个图，其实这个图就是由神奇之花阵列而来的，而神奇之花的轨迹是个圆（说了半天就是为了证明轨迹是个圆

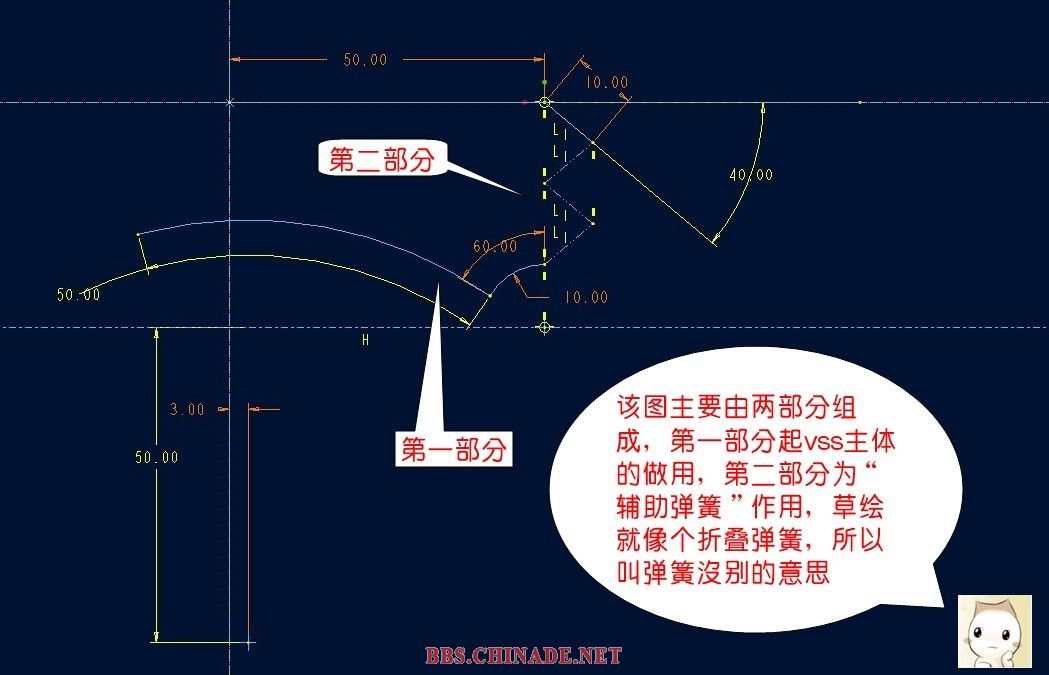

），好的我们来分析一下这个草绘，这个草绘主要由两部组成，第一部分的画法请参照http://bbs.chinade.cc/thread-101636-1-1.html；第二部分的草绘作用请参照段老的教程http://bbs.chinade.cc/viewthread.php?tid=42594

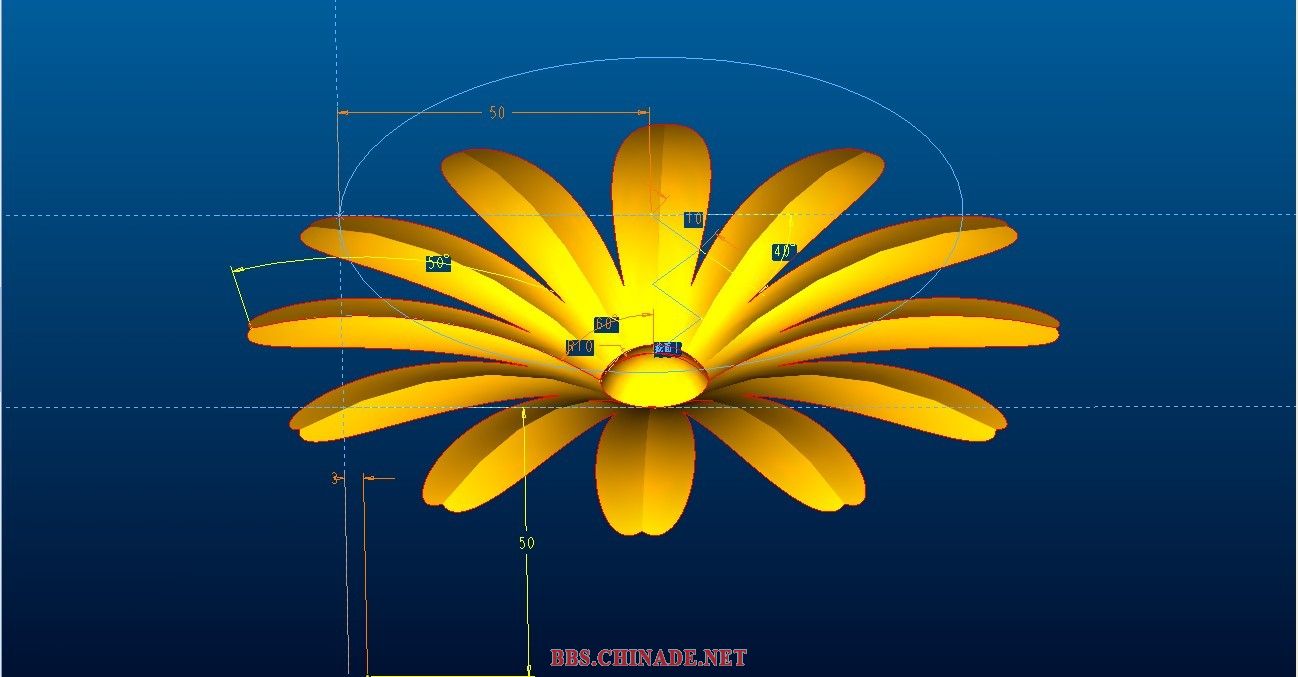

草绘完成后，vss的结果我们就会得到下面的一朵花

接下来我们开始阵列咯……

，之前随风认为这阵列包含多种，其实就只有一种阵列，轴阵列

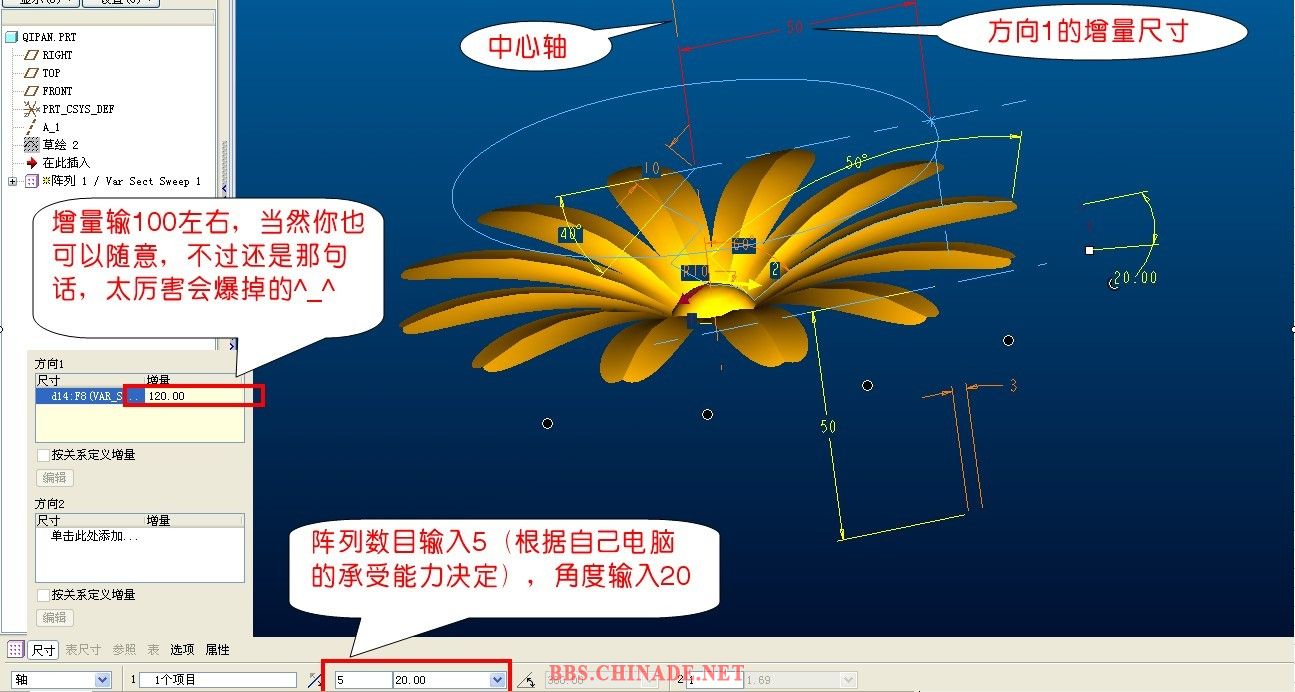

这里轴，我们可以新建一个中心轴，然后选取轴阵列，以中心距离尺寸作为增量！

当然尺寸的变化，数量的变化，效果会不一样，同学们可以自由的探索，呵呵，再这就不累述了，附上prt，请回复查看吧！祝你玩的愉快！

游客，如果您要查看本帖隐藏内容请回复

飞龙 · 发表于 2012-8-17 00:58:12

教程做得不错~

chinading · 发表于 2012-8-17 08:49:28

回复 2# 飞龙

谢谢飞龙兄的表扬，定当再接再厉！

xaiohu2000 · 发表于 2012-8-17 09:05:56

谢谢飞龙兄的表扬，定当再接再厉！

CXF283563 · 发表于 2012-8-17 09:10:04

回复 3# chinading

瞎折腾搞点正经的题目！

yyrs · 发表于 2012-8-17 09:18:38

{:2_295802:}为么我就是不知道版主在说什么捏

chinading · 发表于 2012-8-17 09:53:49

回复 6# yyrs

下载附件回去看看，结合着弄！

琴心三叠 · 发表于 2012-8-18 10:03:22

楼主好教程，窃一下先

wyj · 发表于 2012-8-18 20:30:19

太历害了

hc_yml · 发表于 2012-8-18 22:46:13

厉害呀，学习
