ProE使用公差研究的疑问

huazg

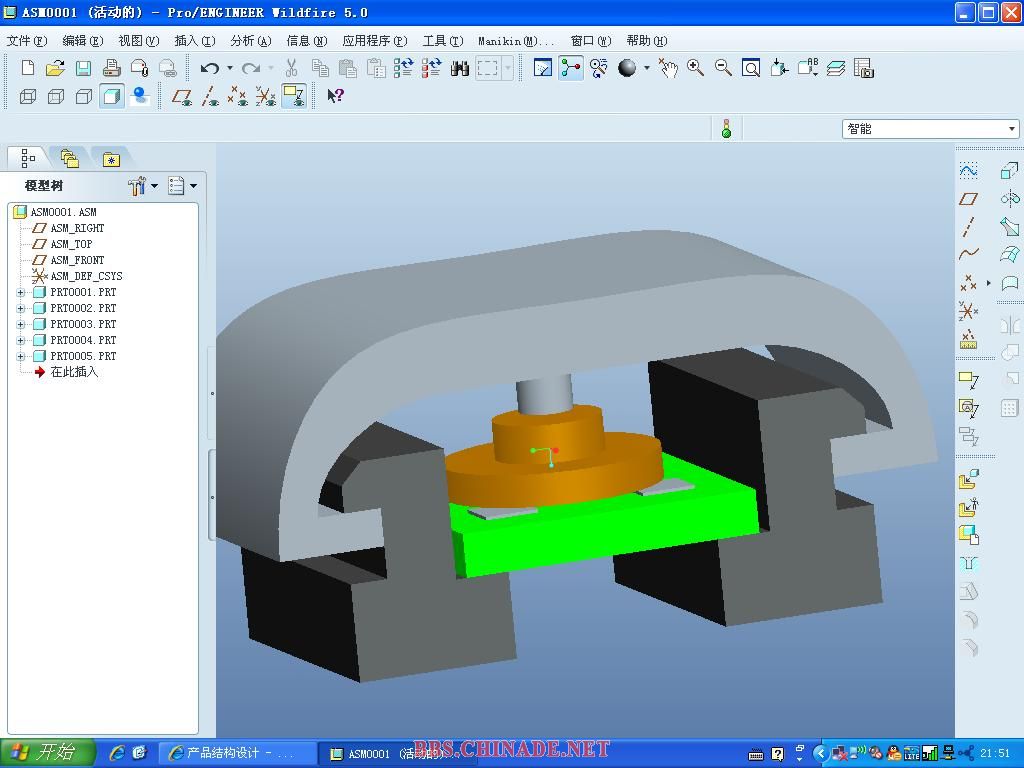

如图某个零件上的部分公扣(黑色)，内部装PCBA(PCB和开关)，固定后加了盖实现按键的功能。
希望用公差研究做两个分析：
1.贴片后开关和PCB的总高度，
2.开关和按键之间的间隙希望控制在0.05mm，在已知各零件制程能力情况下分析可行性。

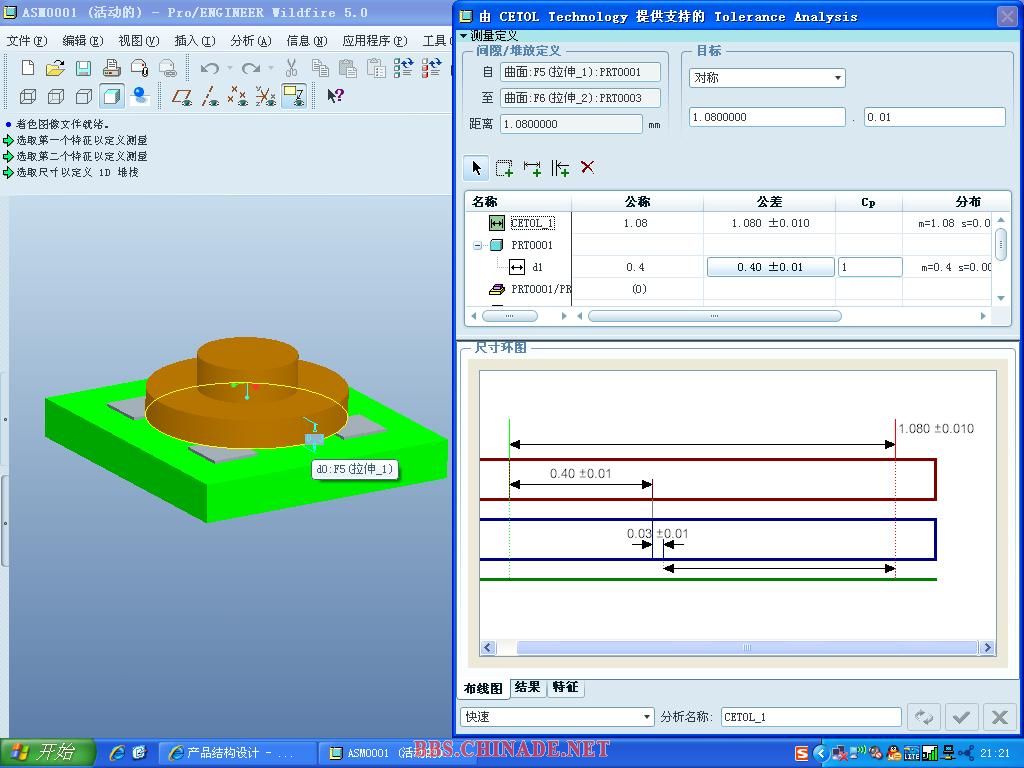

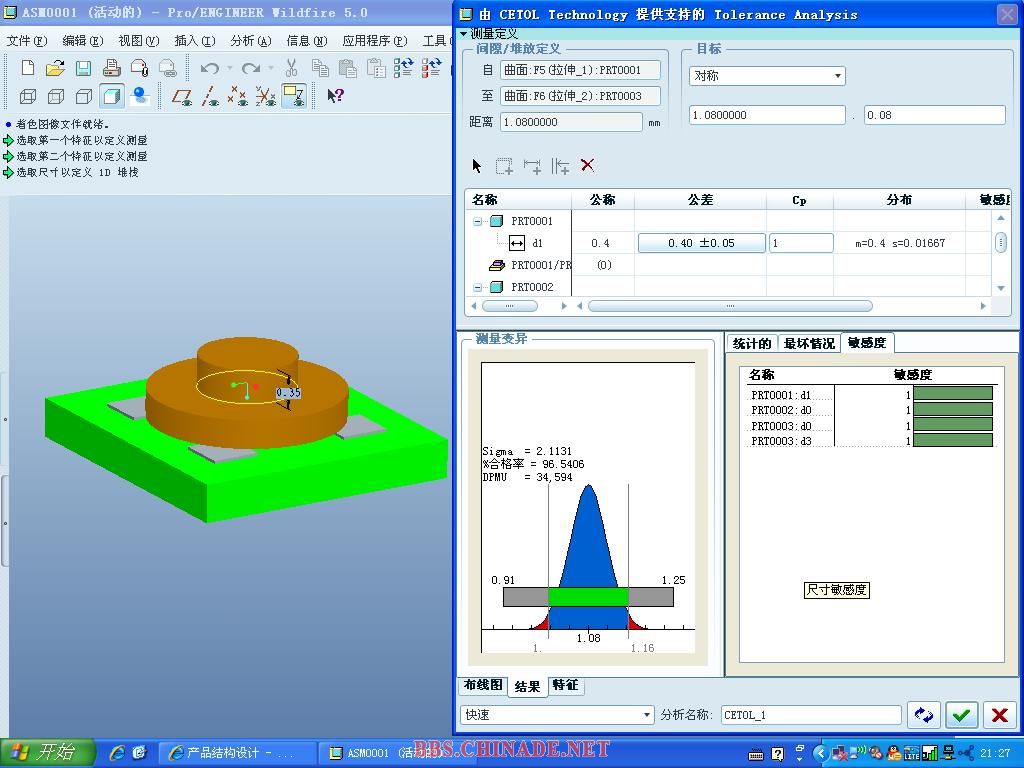

第一个问题好做。单向叠加累计公差，只要知道SMT制程能力，就可以完成分析。唯一的问题是在ProE选择尺寸链的时候，开关总高度没法选。

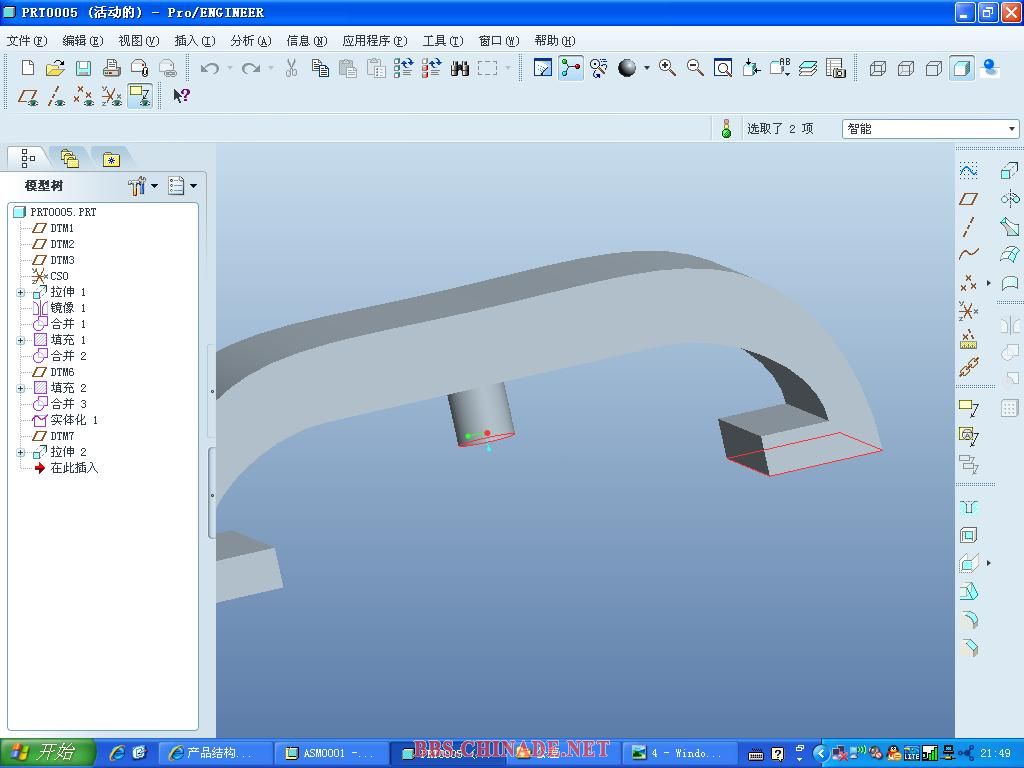

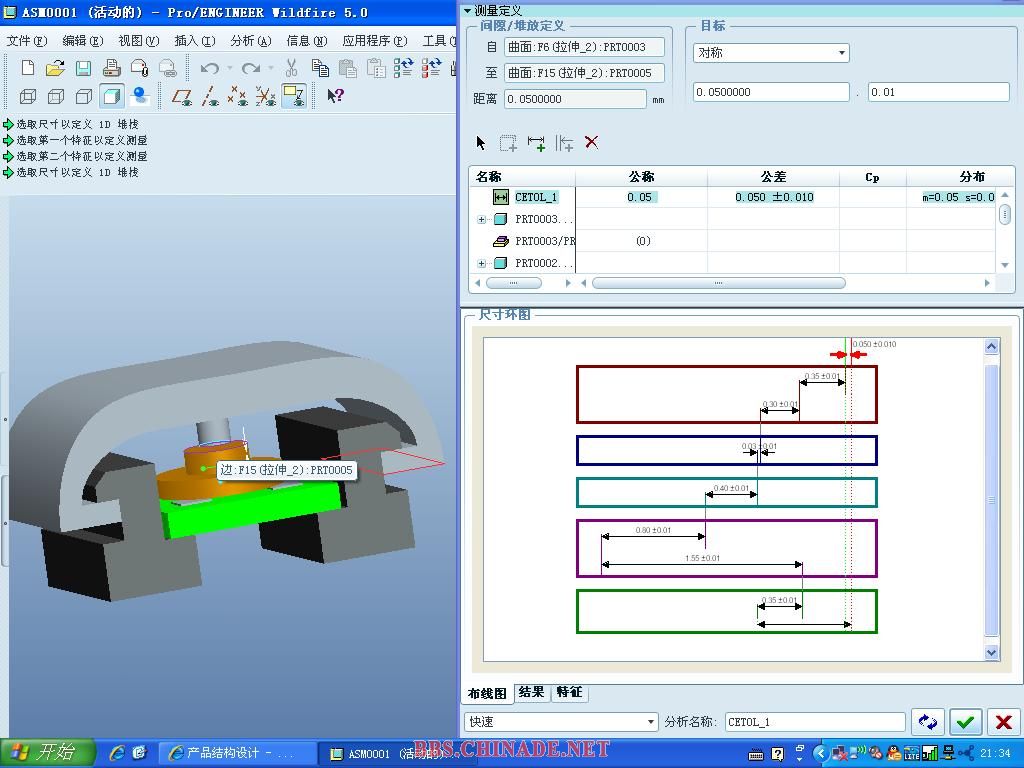

第二个问题，总是无法完成完整的尺寸链选择，我想添加按键两红色加亮面之间的距离做最后一个尺寸封闭环，可是proe不显示尺寸，有方法自由添加吗？请教各位老大？ 公差.rar (681.73 KB, 下载次数: 10)
