又做太极—太极球建模之我的做法

gds592 · 发表于 2012-8-5 21:33:22

原题目地址：http://bbs.chinade.cc/viewthread ... p;extra=&page=1
题目已结束有一段时间，可能是因为此题确实不好做，做题的人比较少，且结束这么久也一直没人出教程。
其实我对自己做的也不太满意，和原图有些出入，为了不让此题沉下去在此把我的方法做一个简易教程。
希望能起到抛砖引玉的作用，等待其它高手分享更完美的解法。
先看下效果

gds592 · 发表于 2012-8-5 21:45:58

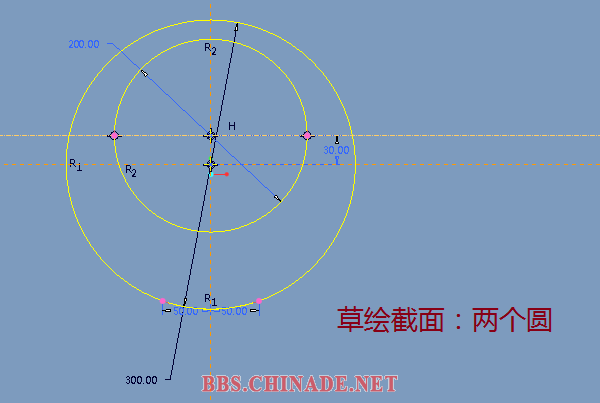

1 拉伸曲面，截面如下。草绘的尺寸可自己随意调整，以尽量接近原图。

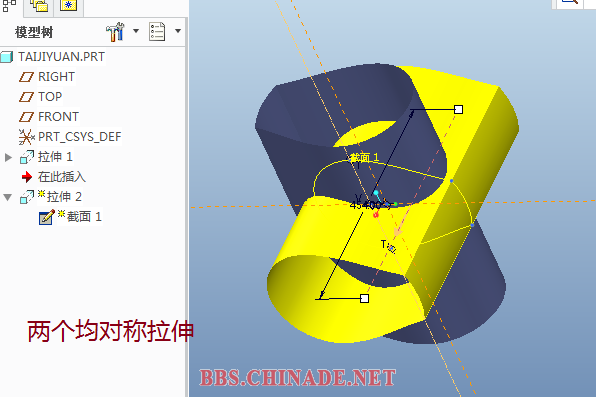

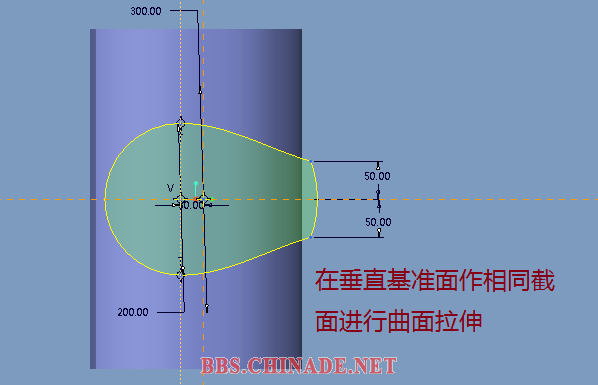

2 垂直基准面继续拉伸同样曲面

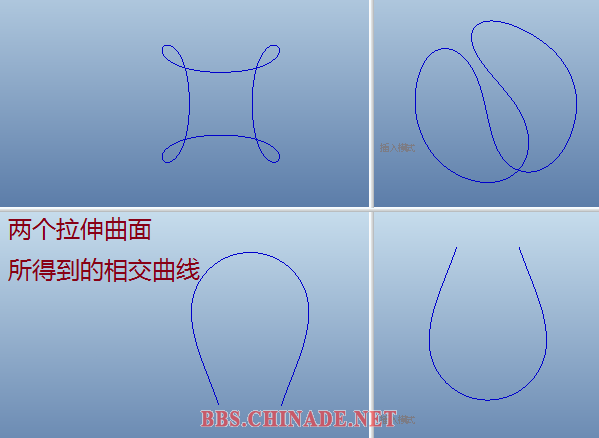

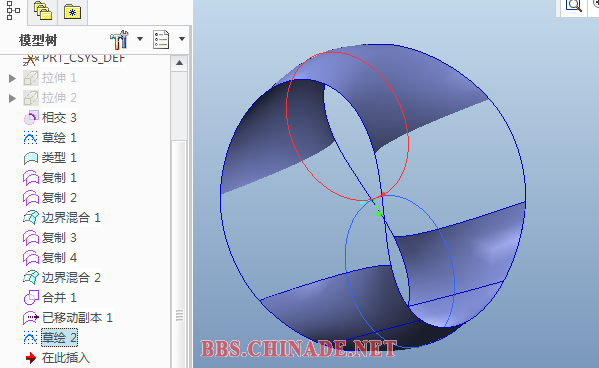

3 利用两个拉伸曲面产生相交曲线

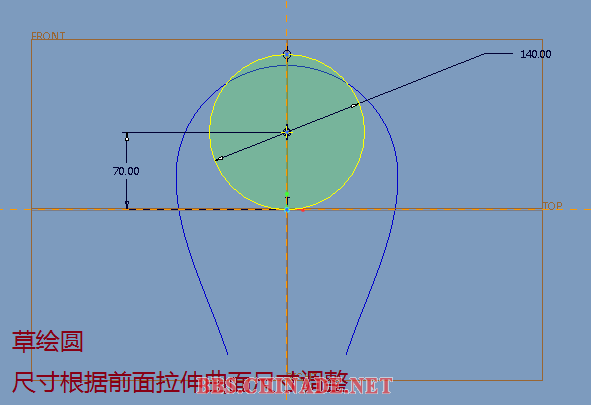

4 草绘圆，尺寸慢慢调整到理想值

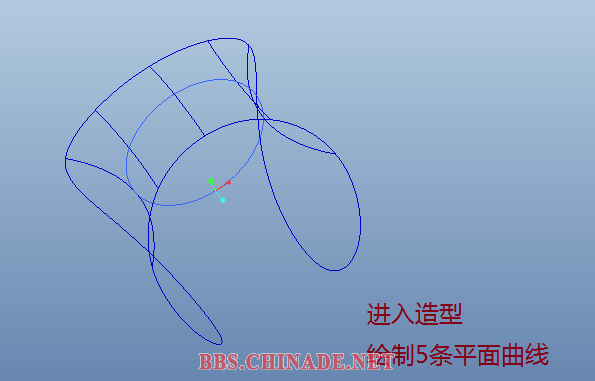

5 进行造型，绘制共5条平面曲线(需在造型里创建两个临时基准平面)

gds592 · 发表于 2012-8-5 21:54:25

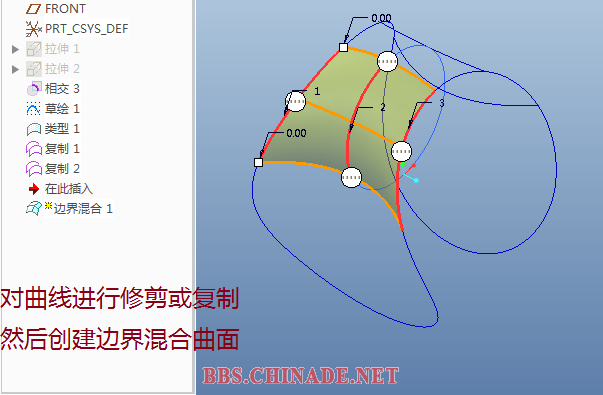

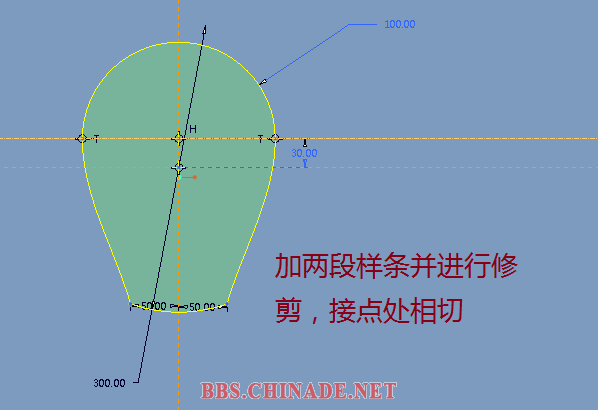

6 对相交曲线进行修剪或复制后，创建边界曲面

7 同样方法创建第二个边界曲面，相接处定义相切

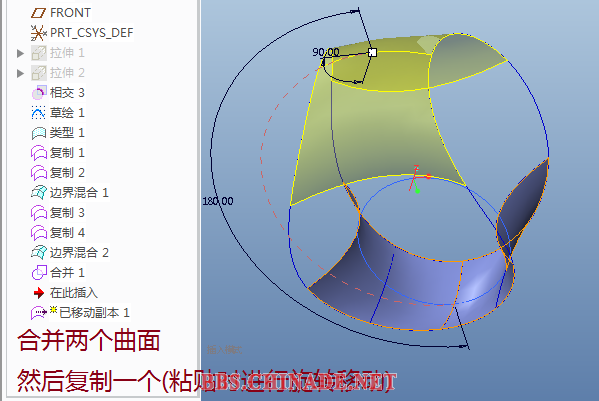

8 合并两个曲面后，复制，选择性粘贴定义旋转移动。

9 和前面一样在垂直的基准面草绘相同的一个圆

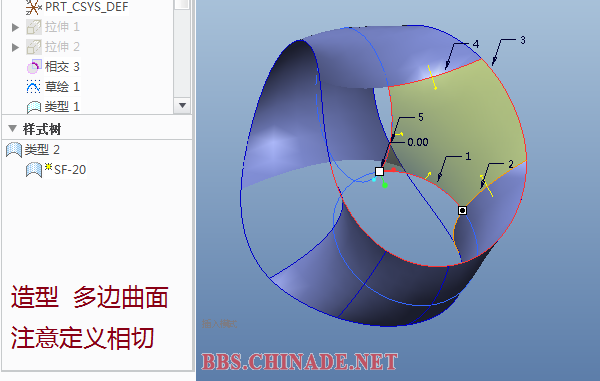

10 进入造型，作一个多边曲面，接头处定义相切

tripleh · 发表于 2012-8-5 21:57:36

做法跟我做的差不多，只是我是从一个圆上投影出那条形状线

gds592 · 发表于 2012-8-5 21:58:43

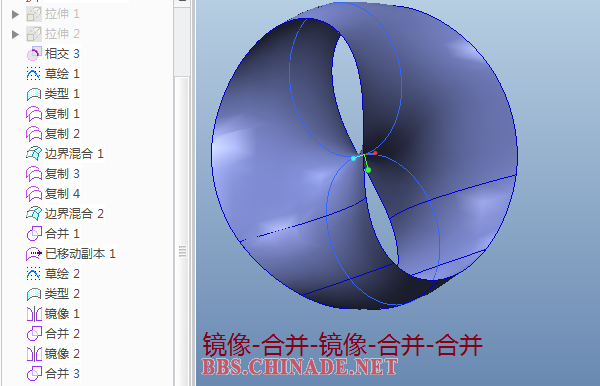

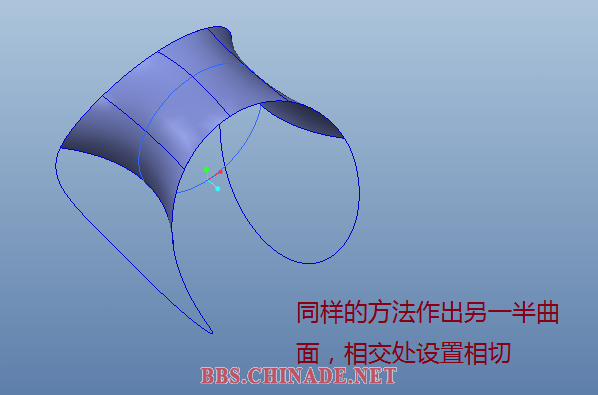

11 接下来就是比较简单的镜像合并，再镜像再合并。

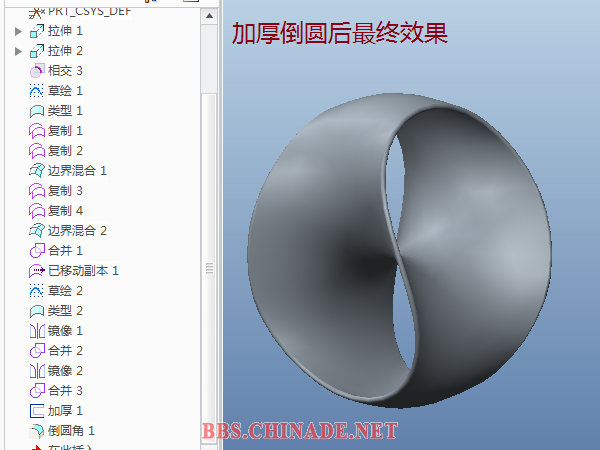

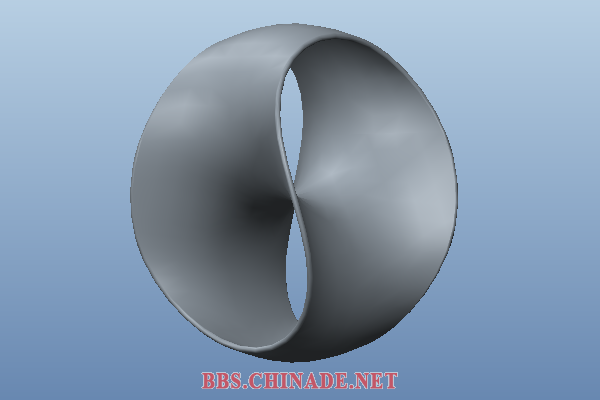

12 曲面加厚并倒圆角后最终效果

gds592 · 发表于 2012-8-5 22:02:37

上个prt
