简单造型练习——偷懒做法(附傻瓜渲染)

gds592 · 发表于 2012-7-27 19:41:11

原题地址：http://bbs.chinade.cc/viewthread ... p;extra=&page=1
题目已结束，今天讲一下这个题使用proe的偷懒做法

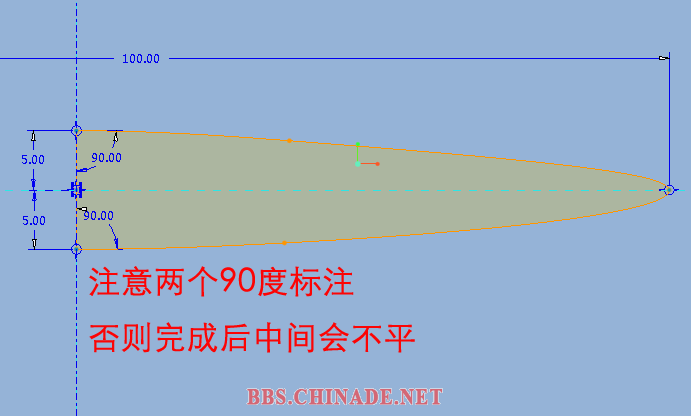

1 新建零件，使用旋转，旋转的草绘如图。90度标注很关键

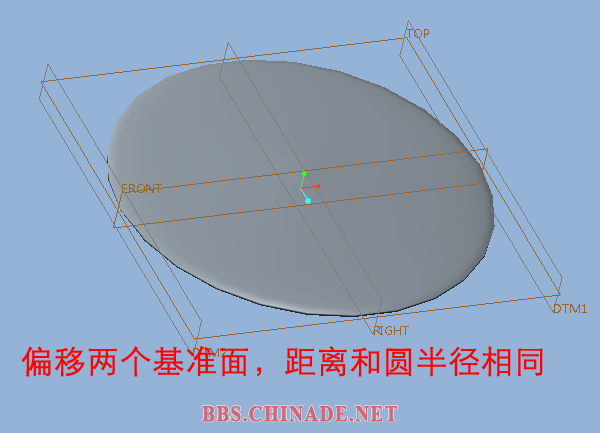

2 旋转完成后新建两个偏移基准平面，偏移量与圆半径相同

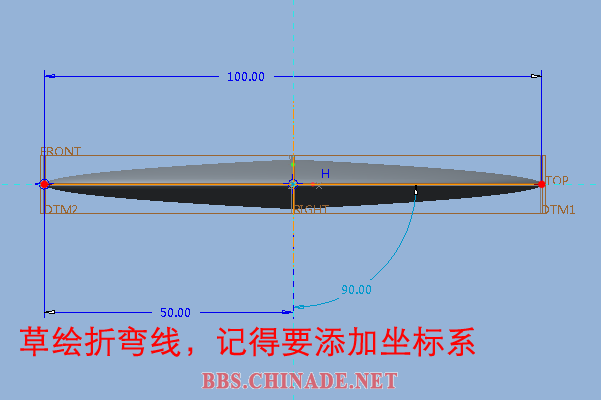

3 开始折弯，选择环形折弯，折弯轮廓线就是一直线，别忘了添加坐标系

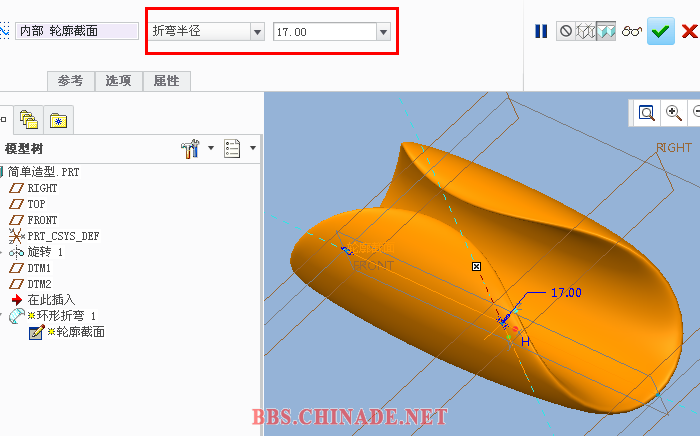

4 选择半径折弯方式，根据自己所绘旋转体尺寸调整半径至理想状态

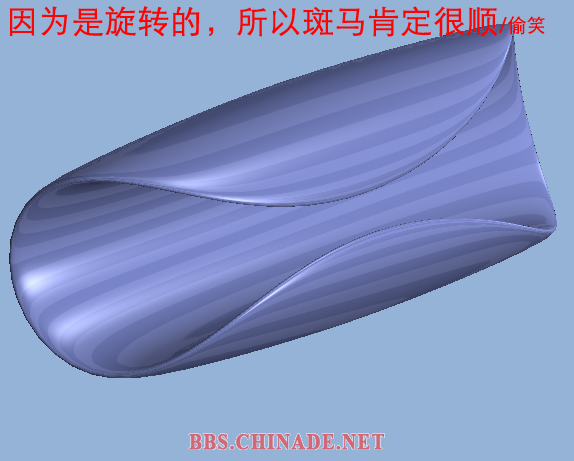

5 折弯完成，按原题要求做个斑马。
因为是偷懒的方法，所以斑马

gds592 · 发表于 2012-7-27 19:50:05

使用傻瓜渲染软件keyshot简单的渲染一下。
话说这软件虽然傻瓜，用的人还是挺多的。

它的质量虽然比不上专业软件，但它的简单操作性是专业的比不了的。

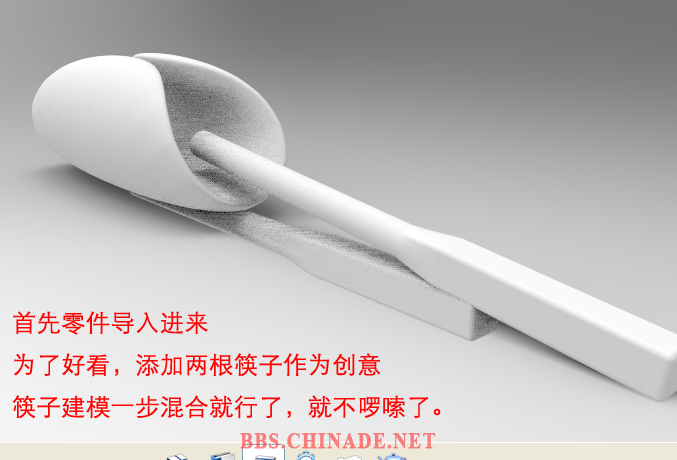

1 打开软件，导入模型
为了好看些，这里做了两根筷子来搭配。

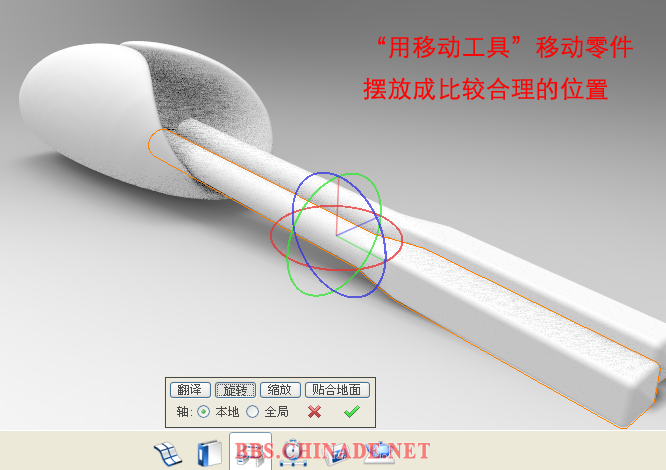

2 调整各零件的摆放位置

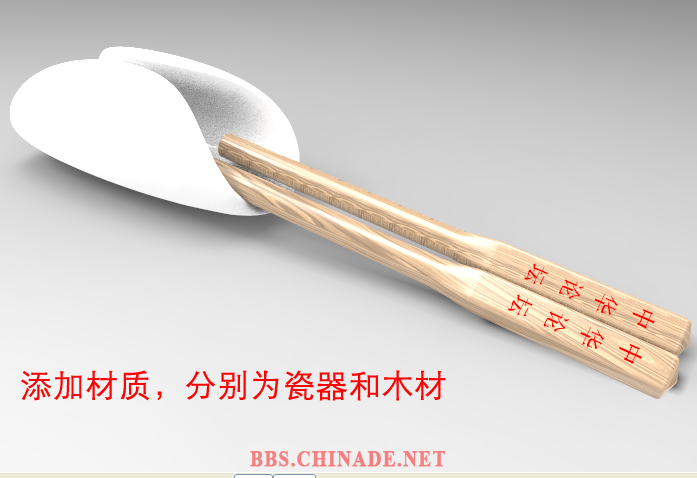

3 赋予相应的材质

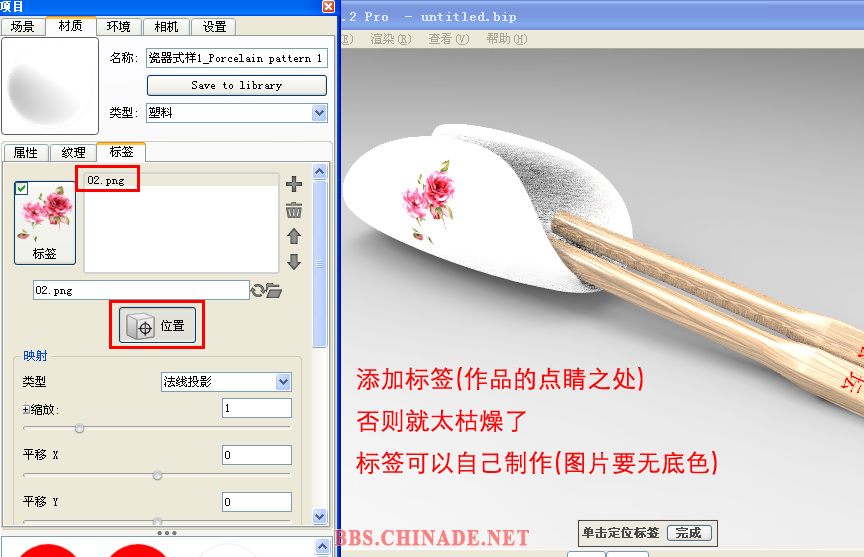

4 有点单调，添加一个贴花，Keyshot里叫标签
我的标签都是自己做的，平时收集好看的贴图用PS处理一下就行了。

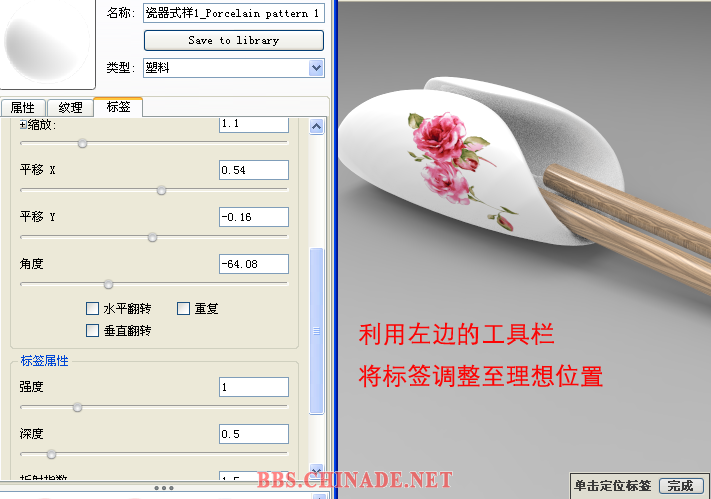

5 通过调整菜单，把贴图的大小和位置调整至理想状态

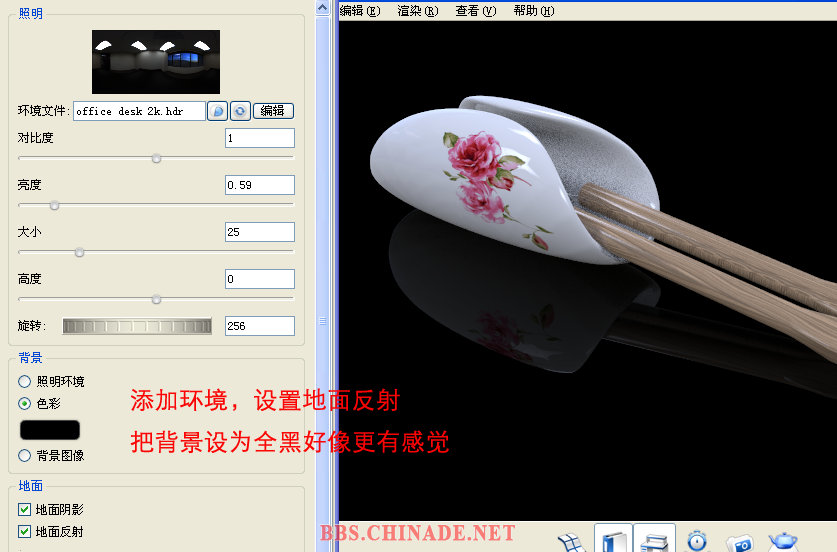

6 添加环境，为了有气氛，可以把背景设为全黑，因为瓷器是白的。

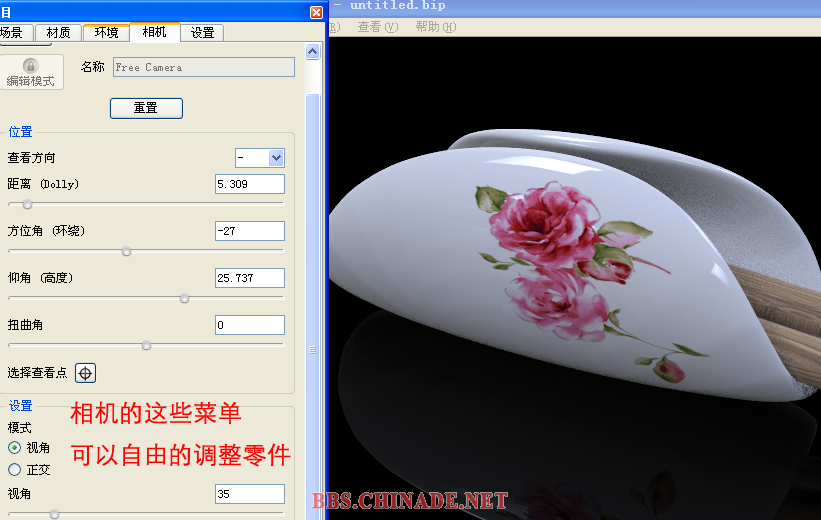

7 如果想渲染放大细节，可以调节相机，如果调零件很费时间

gds592 · 发表于 2012-7-27 19:52:31

prt也上传一下吧

游客，如果您要查看本帖隐藏内容请回复

彼岸花 · 发表于 2012-7-27 21:35:26

有些时候用KS渲染比较方便，快速出效果，不麻烦。

igxoqve · 发表于 2012-7-27 22:15:40

不错，顶你

回到三国 · 发表于 2012-7-28 13:17:53

还不错的呢！！呵呵！

mengzhj · 发表于 2012-7-29 08:59:47

lzq781013 · 发表于 2012-7-29 13:45:54

谢谢学习了

junedyx · 发表于 2012-7-29 21:09:53

你很狡猾啊。。。。学习了~

wangxinhua947 · 发表于 2012-7-30 08:02:05

学习了。。。。。。。。
