proe 4.0特征识别工具---安装及用法

igxoqve

大家可以在这里http://bbs.chinade.cc/thread-53982-1-1.html下载这个软件，安装的方法软件上有说明，但一定要记得改frt.dat里面的内容，还有就是在config，PRO里要加放这一样一行toolkit_registry_file   c:\ptc\frt\frt.dat，安装目录跟这个是一样的，如果你的安装目录有改变，哪么你后面的所有设置都要改成这个路径


1.先运行安装程序，将来安装目录设置为c:\ptc\frt

2.打开proe 4.0，在工具－选项里把toolkit_registry_file设置为c:\ptc\frt\frt.dat ，添加，然后保持config文件

3.打开安装目录下的frt.dat文件，用记事本编辑内容为：

name feat_recgn_dll

startup dll

exec_file C:\ptc\frt\pt_feat_recgn.dll

text_dir C:\ptc\frt\text

allow_stop true

delay_start false

end

igxoqve

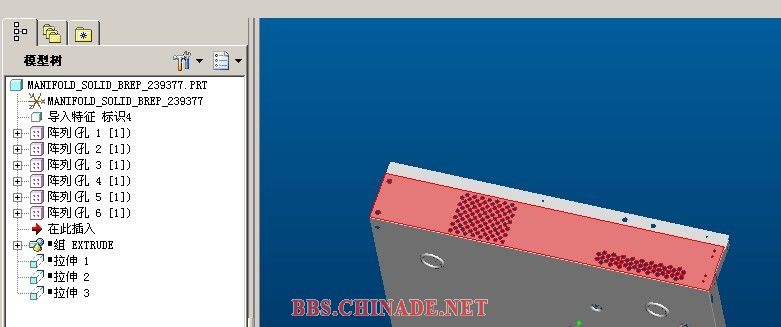

装好了，参数也搞定了的话，哪我们就来看一下这有什么效果，但这软件也不是万能的（只要有就好，不要强求全能哦）这是安装好的界面，记得在这里找才能看到它

igxoqve

我们导入特径后，在编制里找到它相关项目，比如你觉得是拉伸做的你就用拉伸试下，陈例的就用陈例试下，点上相关的项目后，再去选你想要的特径曲面或边就会有你意想不到的结果（软件有的识别不了，不要抱很大的希望能完全识别，呵呵）

njhgzl

很好的资料，谢谢分享
