一个简单的VSS，截面不知为什么会变形

gds592 · 发表于 2012-4-16 20:38:28

本帖最后由 gds592 于 2012-4-16 20:40 编辑

一个环形弹簧，可能大部分人都做过。

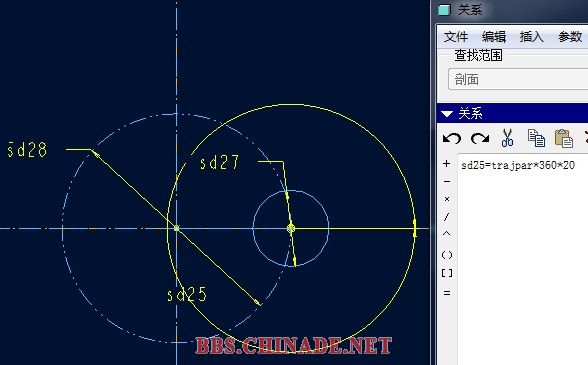

看起来很简单的图，VSS加简单关系式。

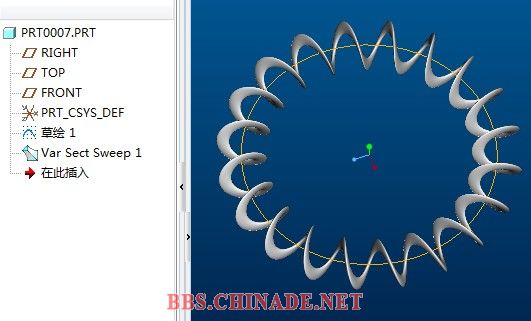

不知道为什么，我做出来截面总会变成扁的，没办法都是分两次扫，
一次扫出曲面轨迹，第二次利用轨迹再完成。
按道理这图应该能一次完成的，但不知道错在什么地方导致截面变形，我用的是4.0版本。
请各位高手不吝赐教！

prt0007.prt.rar (28.3 KB, 下载次数: 8)

wangxinhua947 · 发表于 2012-4-17 08:00:30

截面垂直于轨迹，这样肯定会变形啊，要想不变形那就多加一步咯。。。。二步行的出来指导一下

张弘浩 · 发表于 2012-4-17 21:08:43

建议先用以直线扫出一螺旋曲面再扫想要的

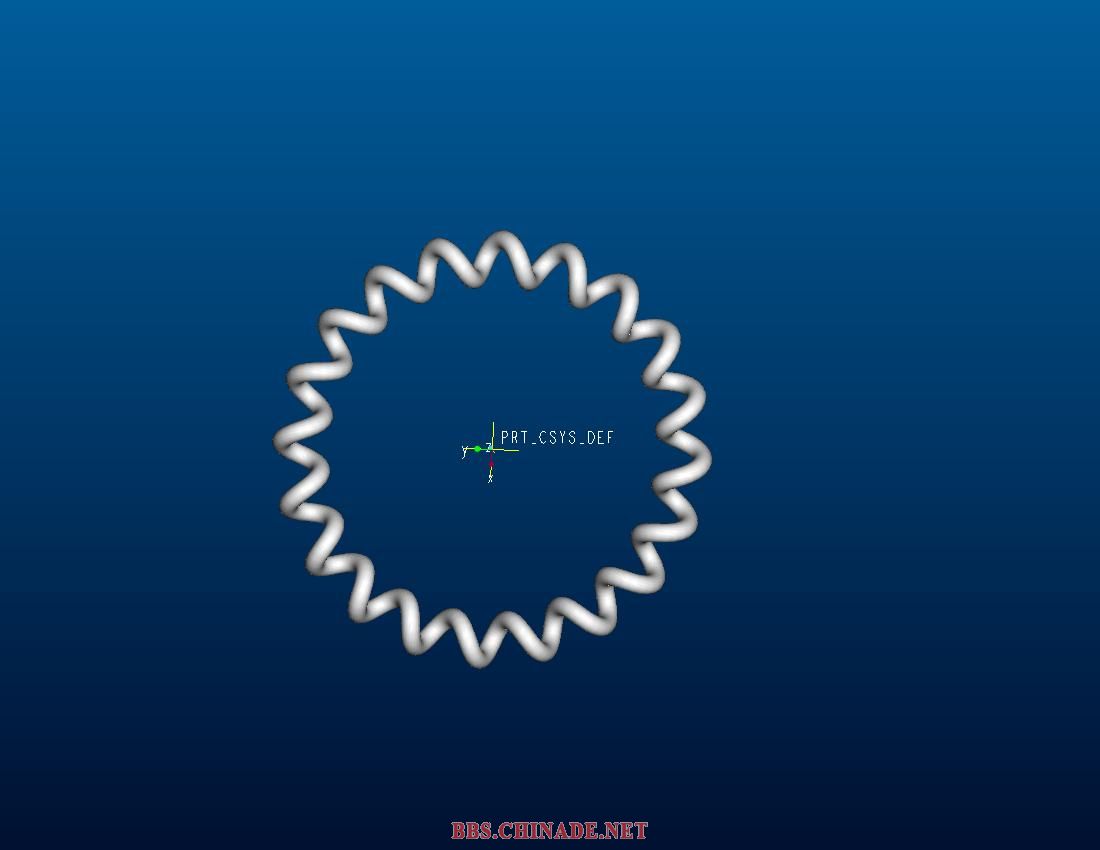

要这个效果吧

张弘浩 · 发表于 2012-4-17 21:16:25

刚才画的太大了把这个里面的关系公式中的5都改成20就可以

prt0001.prt.zip (265.95 KB, 下载次数: 18)

gds592 · 发表于 2012-4-18 20:07:08

回复 3# 张弘浩

嗯，我也是这样画，只是想不明白为什么一步做不出来。

igxoqve · 发表于 2012-4-19 09:28:57

用偷天换日的做法可以一步做到，论坛有教程，自己去看看吧

CXF283563 · 发表于 2012-4-19 09:44:20

这个问题我在论坛做过教程了还有2种方法自己找一下。。。。。。

张弘浩 · 发表于 2012-4-25 21:43:00

版主说的教程怎么找？
