一步V扫帽子教程二

igxoqve · 发表于 2011-12-6 14:37:46

本帖最后由 igxoqve 于 2011-12-6 14:49 编辑

因前面做了一个教程，楼主说跟他的不一样，所以我又做了一个，请楼主给于意见，不过来得谢谢楼主的提醒

游客，如果您要查看本帖隐藏内容请回复

igxoqve · 发表于 2011-12-6 14:39:58

回复 1# igxoqve

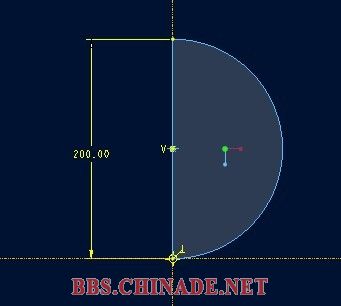

现在就跟跟着我一步一步来，把这个帽子完成，先进入草绘，绘制如图草绘，我这个是在草绘时就加了一个点，其它不支持的版本请在后面加上这个草绘原点

igxoqve · 发表于 2011-12-6 14:41:20

回复 2# igxoqve

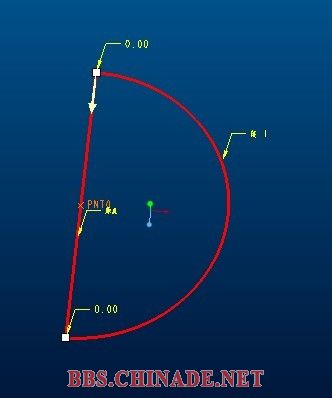

大家看清楚，草绘原点在原点链的中间（直线的比率0.5）

igxoqve · 发表于 2011-12-6 14:42:49

回复 3# igxoqve

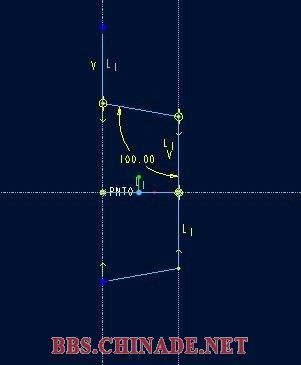

上面选择轨迹要用到右键，自己多试一下就好，现在进入可变截面绘制

igxoqve · 发表于 2011-12-6 14:44:42

回复 4# igxoqve

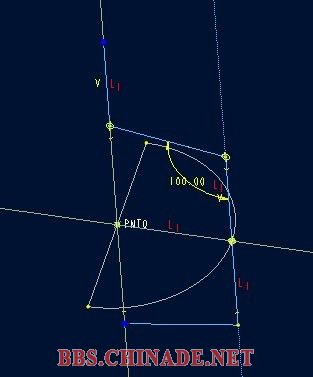

绘制好截面，注意在圆弧跟直线中间有一段构造线，并约束帽前沿及帽中间的两段，共4段线是相等

igxoqve · 发表于 2011-12-6 14:48:10

回复 5# igxoqve

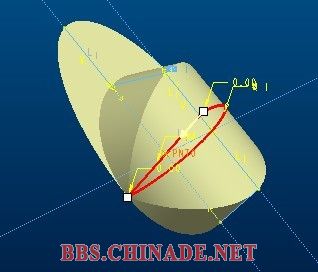

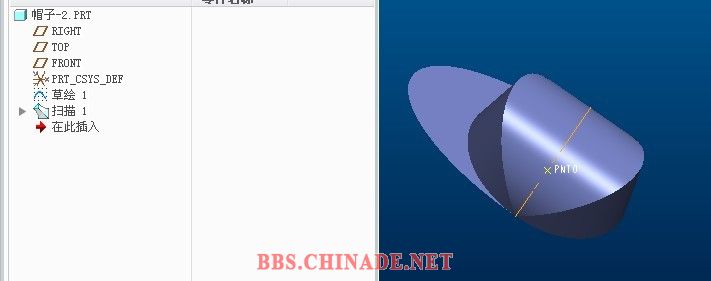

这里要说明一下，这个构造线的用途，构造线在两这链中间，两端在链上，随着扫描的前后进行，构造线将随着两边链的中间距离变化而变化，最终为零，所以还有三段线的约束跟构造线是相等的，哪么，也会随之变化，最后将会也是变成零，说到这里大家应该清楚了吧，好，来看效果

朱华荣 · 发表于 2011-12-6 15:58:17

好人！做的真好！

yczsp · 发表于 2011-12-6 16:47:05

不错不错！钻研精神值得学习！
不过再提一点看法，那个几何点的位置可以任意，不需要在原点轨迹的正中（0.5）。

igxoqve · 发表于 2011-12-6 16:59:03

回复 8# yczsp

原点是可以在任何一点的，但不说清楚在哪，有的人跟着做就犯难了，不知道放哪，但说放在哪，又把他们的思路给堵了，不过一般来讲最好还是放中间，个人觉得

CAD417 · 发表于 2011-12-6 21:59:10

这个不错支持！
