[原创教程] 用VSS扫做太极

 火.. [复制链接]
发表于 2011-11-18 13:50:31 | 显示全部楼层 |阅读模式
本帖最后由 CXF283563 于 2011-11-18 14:29 编辑

原题在这http://bbs.chinade.cc/thread-95328-1-9.html

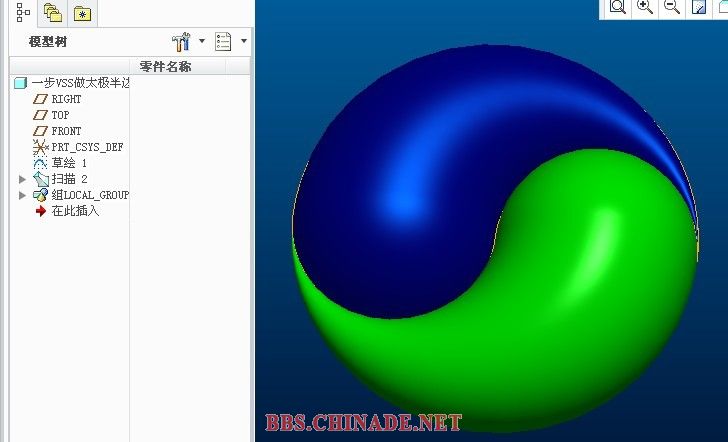

我只用用三步做完全一个太极,如哪位大侠能两步或一步做出,请跟贴


游客,如果您要查看本帖隐藏内容请回复

评分

1

查看全部评分

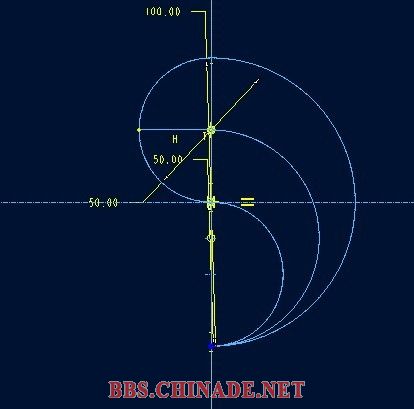

 楼主| 发表于 2011-11-18 13:51:50 | 显示全部楼层
回复 1# igxoqve


回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-11-18 13:54:09 | 显示全部楼层
回复 2# igxoqve

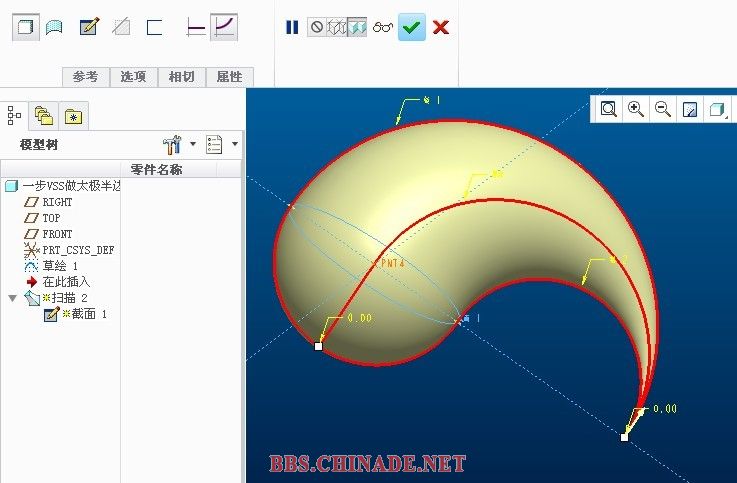

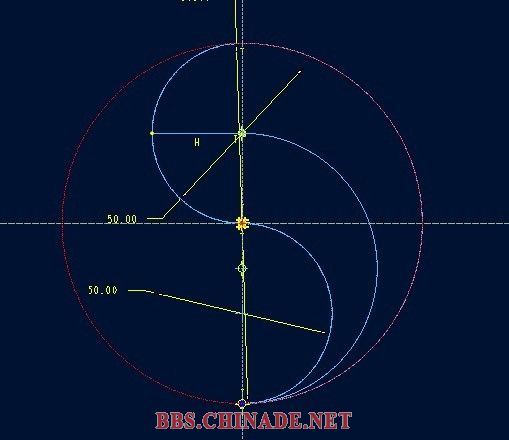

    1-2,看清楚选择的轨迹,中间为原点,再分别选其它的.,这一步要分开选轨迹,把鼠标放在曲线上,点右键就能选项到你要曲线
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-11-18 13:55:05 | 显示全部楼层
回复 3# igxoqve

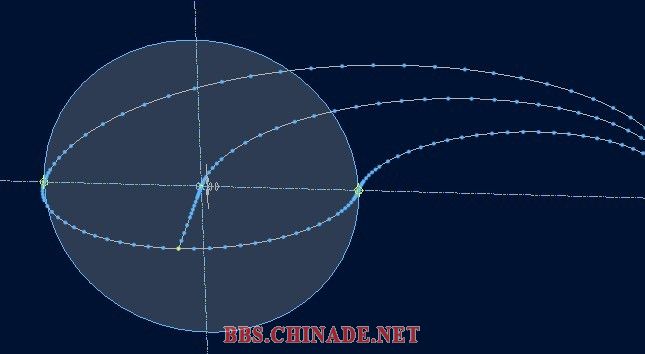

    1-3,截面为圆,把两边的轨迹用点到线约束好,把中的点约束删了
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-11-18 13:55:58 | 显示全部楼层

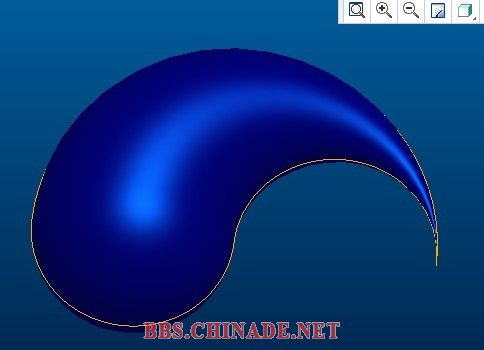

回复 4# igxoqve


回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-11-18 13:56:37 | 显示全部楼层
回复 5# igxoqve

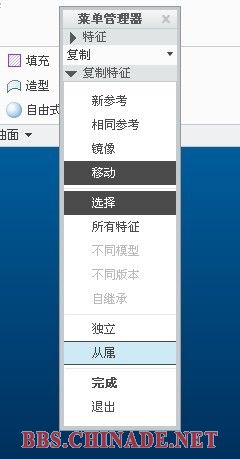

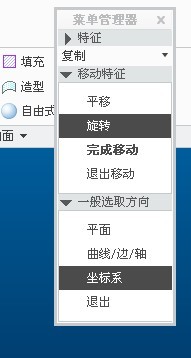

    1-5,这是做另一半的复制移动,在特径操作里面去.
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-11-18 13:57:03 | 显示全部楼层
回复 6# igxoqve


回复 支持 反对

使用道具 举报

发表于 2011-11-18 14:10:44 | 显示全部楼层
做的很漂亮!
回复 支持 反对

使用道具 举报

发表于 2011-11-18 14:20:21 | 显示全部楼层
楼主用什么版本做的?creo的U010打不来
回复 支持 反对

使用道具 举报

发表于 2011-11-18 14:51:19 | 显示全部楼层
4楼的那个步骤怎么解决的?
我弄了好久都是偏离了轨迹的
回复 支持 反对

使用道具 举报
