老鸟帮忙看看这产品怎么做分型面好。

天天小魔剑 · 发表于 2011-9-8 16:53:40

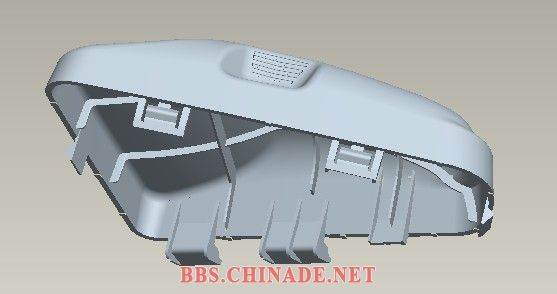

我做了好多个分型面都不是很理想。也有分不开。。。。。。。。。请老鸟指点下。新手学习分模的

11.part05.rar (244.62 KB, 下载次数: 17)

11.part01.rar (500 KB, 下载次数: 15)

11.part02.rar (500 KB, 下载次数: 18)

11.part03.rar (500 KB, 下载次数: 15)

11.part04.rar (500 KB, 下载次数: 15)

598993025 · 发表于 2011-9-8 17:11:26

分模是要考虑加工方面的，初步看了下，用最大的平面做PL面做好了，加工简单！都没有看到有插穿位

xtxiaoxiao · 发表于 2011-9-8 22:07:12

下来看看。学习学习

xtxiaoxiao · 发表于 2011-9-8 22:09:28

下来看看。学习学习

songjf86 · 发表于 2011-9-9 09:28:20

不知道此产品的侧壁拔模可以做到多少度，还有外观是什么。
若外观是粗咬花或者是高亮面，那拔模至少是15度以上，否则会有拉花、拉伤的风险。

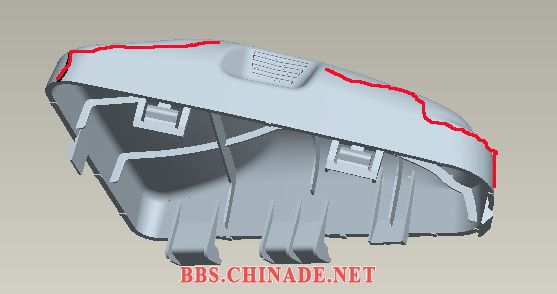

若可以做到15度以上的拔模，那么可以直接做大平面，但是我又看到产品上有网孔的存在，那么建议如图分模线走产品R角线，四边都是如此做大滑块。但这样产品外观会留下配模线，需要跟客户确认可否。
下你上传的东西还要金币，可是我没有钱下只能看图片说一下，不知能不能帮到你

songjf86 · 发表于 2011-9-9 09:31:40


songjf86 · 发表于 2011-9-9 09:33:17

图片忘传了

天天小魔剑 · 发表于 2011-9-9 10:34:35

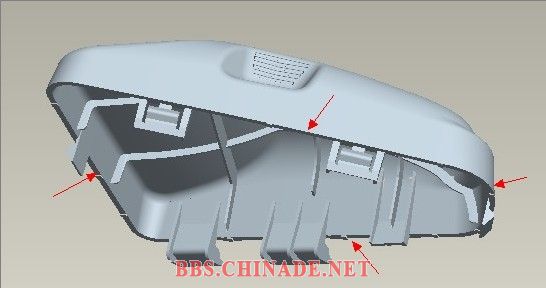

主要是箭头指那几个地方平面的方向都不是一样的

aseven · 发表于 2011-10-3 00:11:08

楼主你压缩大点好吗，单个文件小于730kb就可以的！我很穷的！

aseven · 发表于 2011-10-3 14:43:13

你传的文件是igs曲面，你不是用它分模吧！我做过了，补面很困难，补面成功也不能实体化。
我想分模是用实体分的吧。曲面应该分不了。本想练习下的，无奈你的文件太难了，我这水平真是有限。
努力练习才是硬道理！
