[求助] CAD2004中圖片摭住了線條怎麽辦?

[复制链接]
发表于 2011-3-23 15:38:05 | 显示全部楼层 |阅读模式

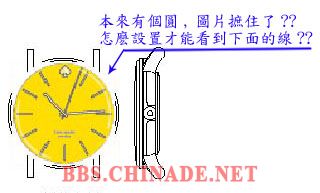

不怎麽研究過CAD,,現工作中遇到問題(應該很簡單,得就是沒搞懂)..CAD2004中圖片摭住了線條怎麽辦?是否有什麽設置能看到圖片下面的線條??急!!急!!急!!請知道的朋友告訴一下
发表于 2011-3-23 18:59:01 | 显示全部楼层
使用PhotoShop软件把图片的四个角拭除掉,然后保存为gif格式,然后再调用图片即可~
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-3-23 21:10:39 | 显示全部楼层
多謝老大,,還想問一句,CAD裡怎麽拖進gif格式的圖片啊?insert---Raster Image裡插入不到gif格式啊...或者還有沒有其他的辦法讓線顯示在圖片上面??
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-3-24 09:13:55 | 显示全部楼层
還有,我用的是Auto CAD 2004,,,不會老大用的其他款本不同吧??
回复 支持 反对

使用道具 举报

发表于 2011-3-24 11:13:45 | 显示全部楼层
有个简单的方法就是
你把你要显示的线删除,
然后再Ctrl+Z
就可以显示了。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-3-24 11:49:29 | 显示全部楼层
可以了,多謝樓上的兄弟!!!多問一句,CAD裡面是怎麽算這些顯示的呢?是不是顯示最後編輯的東西,,不過删掉恢複回來可以顯示,但我移開線,然後又移回來,這樣不行,爲什麽啊?
回复 支持 反对

使用道具 举报

发表于 2011-3-25 13:08:08 | 显示全部楼层
拾取要显示的这个圆 → 在右键菜单里 → “绘图次序” → “前置”。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-3-25 14:02:48 | 显示全部楼层

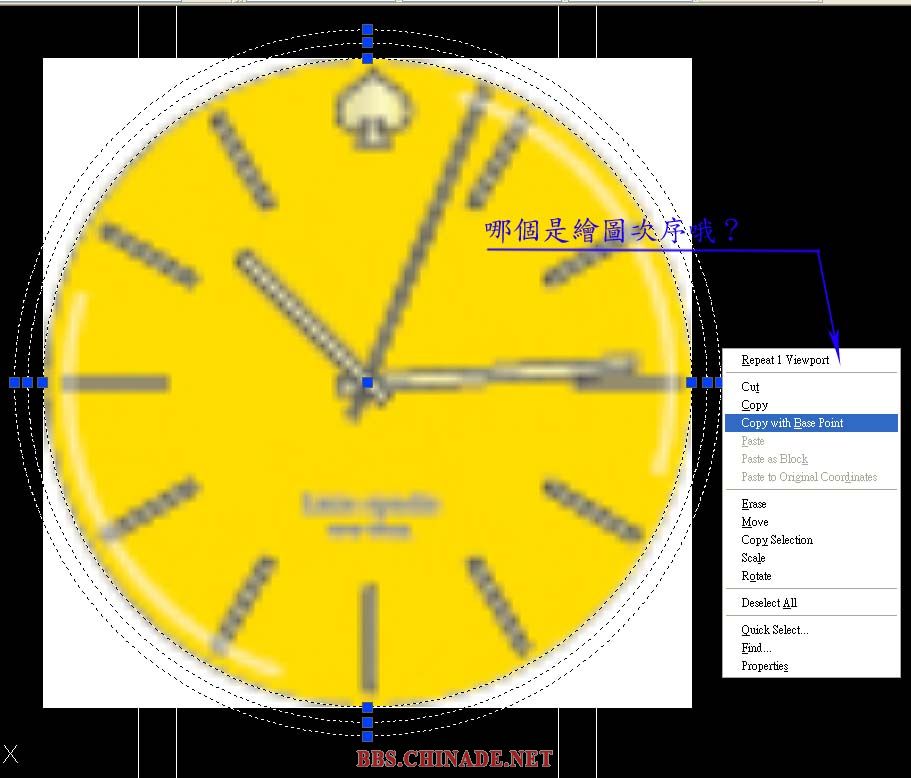

多謝老大的解答,,不過我還是找不到哦,,是不是還要在哪裡設置啊?我用的是2004款本..
回复 支持 反对

使用道具 举报

发表于 2011-3-25 14:33:08 | 显示全部楼层
工具/绘图顺序/前置或后置
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-3-25 17:04:14 | 显示全部楼层
老大出手真是不同凡响,這次真的完全搞定了,謝謝了!也很感謝5樓的兄弟,也是一種方法....
回复 支持 反对

使用道具 举报
