[求助] AutoCAD2008 打印的问题

[复制链接]
发表于 2011-3-21 15:21:53 | 显示全部楼层 |阅读模式
A4纸 210*297

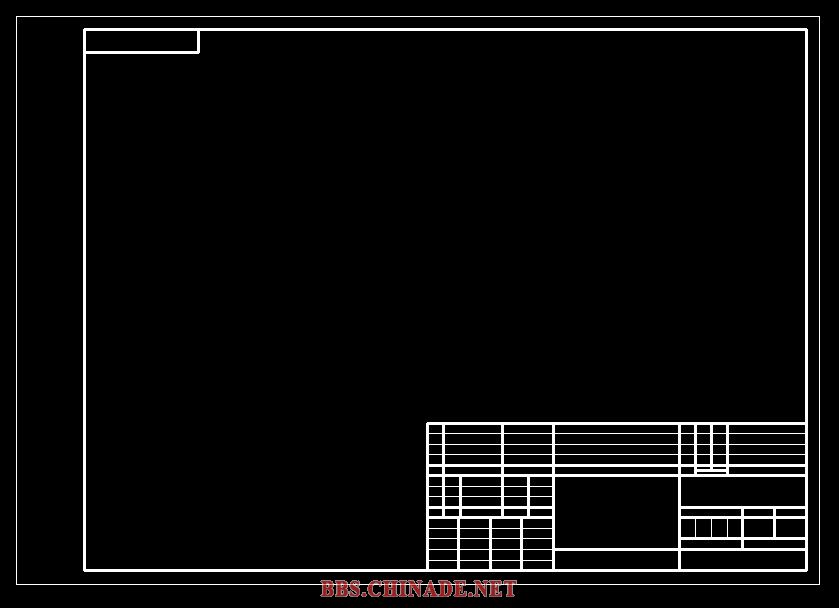

按GB 工程图内框的尺寸为 有装订边时 左边间隙25mm 其余间隙5mm 如下图

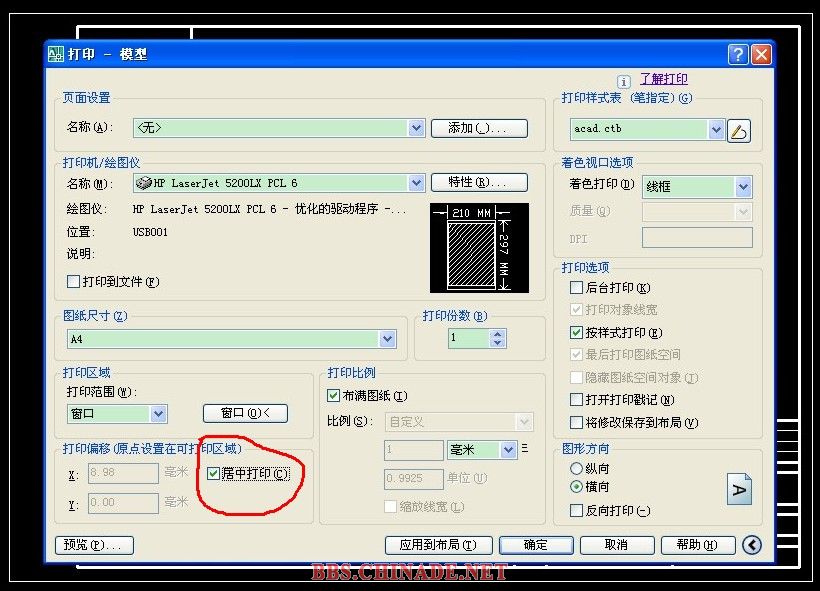

采用居中打印时没有问题 如下图

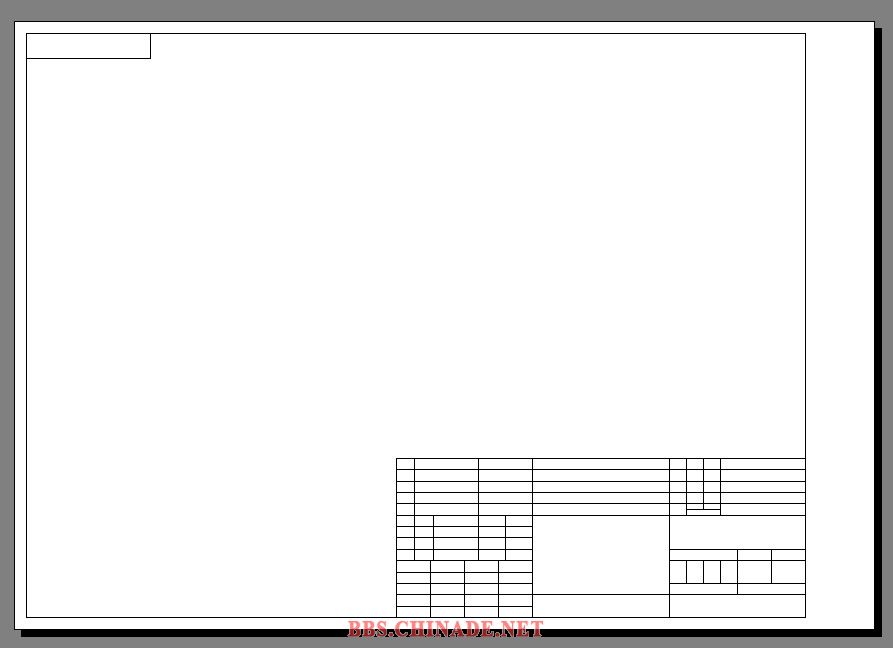

打印预览

但此时打印出来的图纸不能体现出有装订边
故不采用居中打印

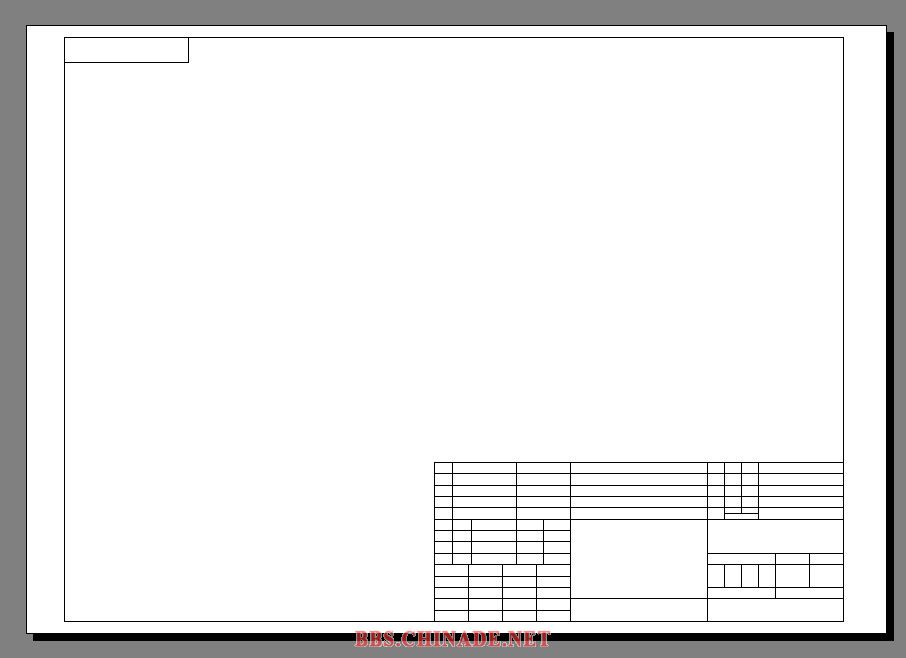

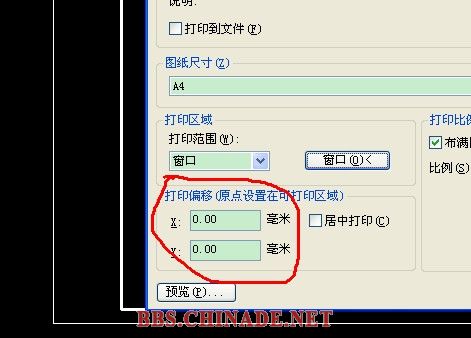

而没有偏移量时 打印出来的效果如下




为了体现出装订边

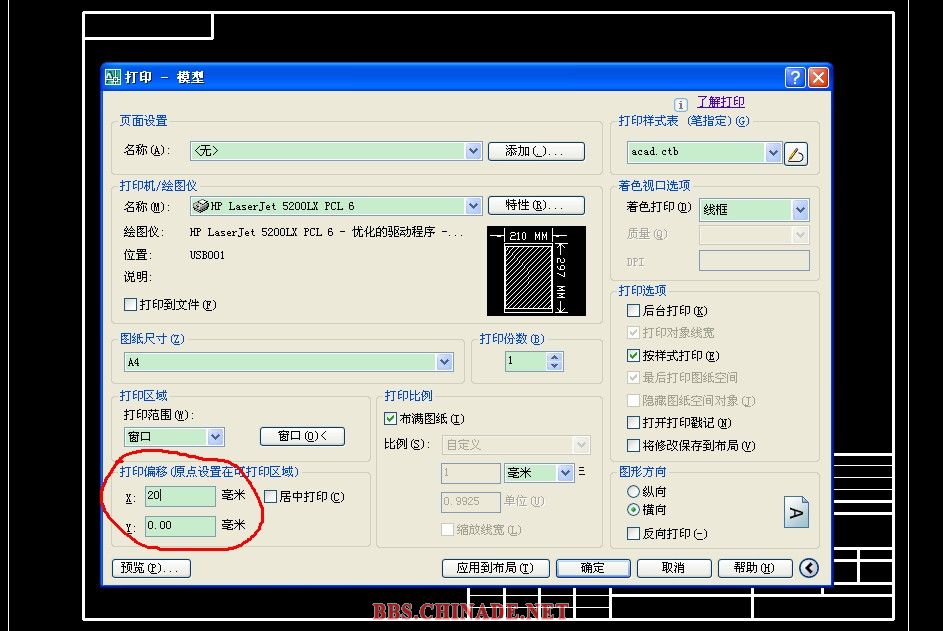

X偏移量设为20(通过估计 上图中左边间隙应为5mm)
结果出现了问题——右边线始终不能出现!




请教这是什么问题?
能否指导如果想打印出按GB规定的效果需要如何操作?

发表于 2011-3-21 18:58:48 | 显示全部楼层
在实际工作中,应该没有几家工厂要求标题栏要按国标的吧~
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-3-23 08:56:51 | 显示全部楼层
回复 2# 飞龙


     唉 没有解决办法么?
