[求助] AutoCAD2008"视觉样式"选【三维隐藏】和【概念】时出现乱线!

[复制链接]
发表于 2010-11-29 17:03:27 | 显示全部楼层 |阅读模式

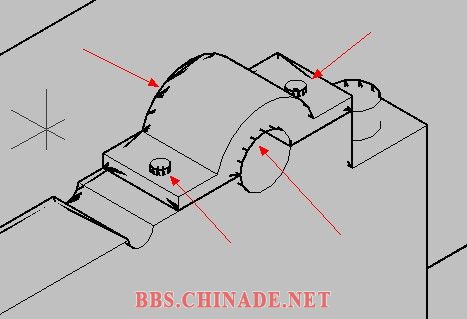

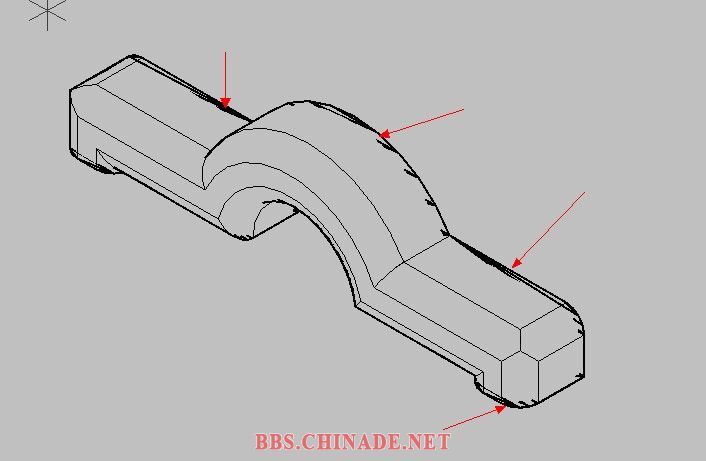

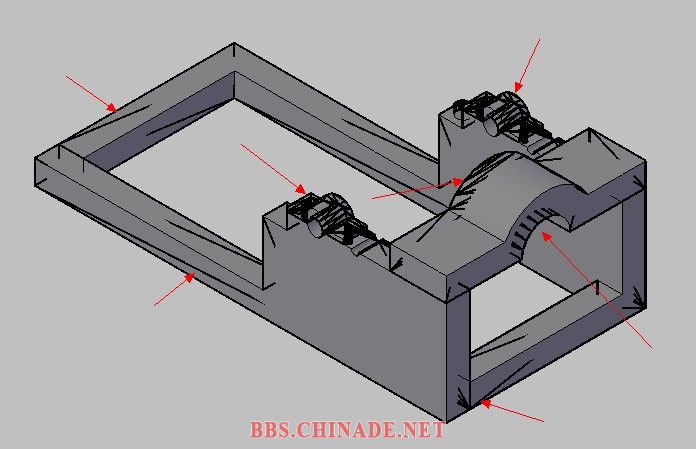

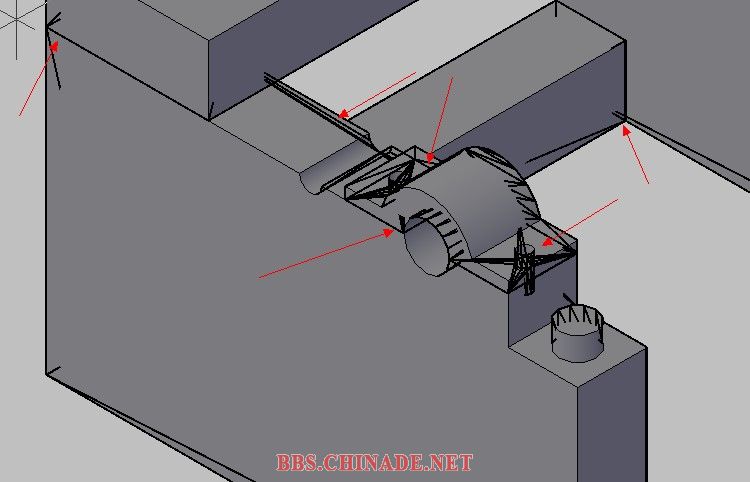

如上图红色箭头所示出现了乱线

二维线框显示正常..

请问这是什么原因?
 楼主| 发表于 2010-11-29 17:04:45 | 显示全部楼层
会不会是AutoCAD三维功能不强大 本身的造型显示能力有限?
回复 支持 反对

使用道具 举报

发表于 2010-11-29 17:45:38 | 显示全部楼层
没用过2008版的CAD,只用过2006以下的,楼主的这个问题我想应该在选项里面设置的,绝对不会错的。
回复 支持 反对

使用道具 举报

发表于 2010-11-29 19:14:25 | 显示全部楼层
你用的是CAD画三维图吗?
回复 支持 反对

使用道具 举报

发表于 2010-11-30 02:05:26 | 显示全部楼层
上DWG文件给你诊断。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-11-30 09:12:50 | 显示全部楼层
回复 4# 彼岸花


    你好 又见面了  {:3_295808:}
    是的 AutoCAD2008版的
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-11-30 09:18:06 | 显示全部楼层
回复 3# pzweng

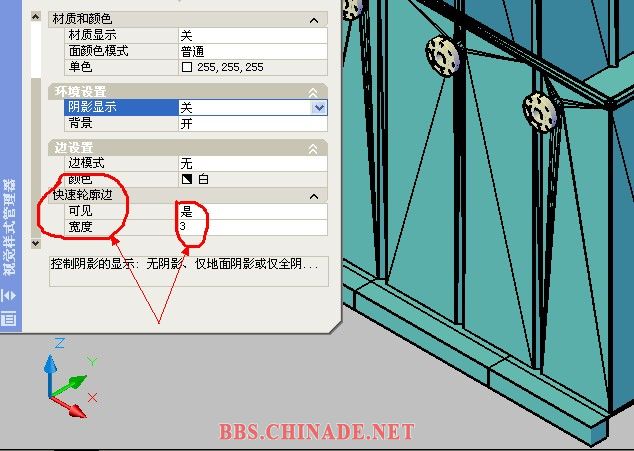

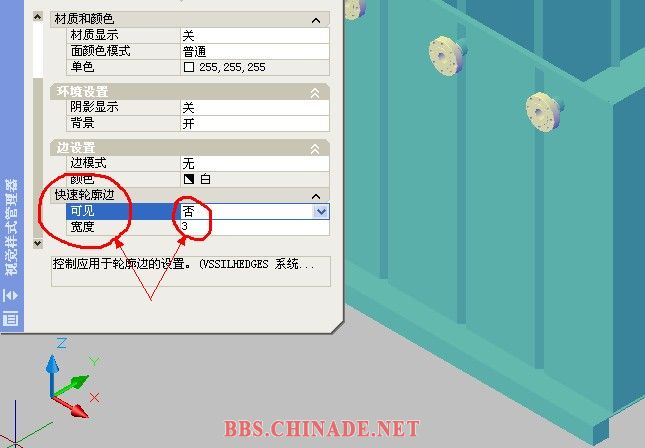

      谢谢你 我在【视觉样式管理器】里找到设置了 把【概念】样式的【轮廓边】设置为不可见效果就好多了
      但我还是不明白为什么有轮廓边显示的时候会出现乱线  仍然怀疑是不是AutoCAD不够强大的三维功能的限制。。

      以前的模型文件丢了 我截了另外一个模型的图  如下:



回复 支持 反对

使用道具 举报

发表于 2010-11-30 09:53:03 | 显示全部楼层
回复 7# fergus1987


        你最好在选项里把默认的设置改过来,要不然每次画图都要改。CAD的曲面功能是不好,你这种情况我没遇到过,你是不是别的软件里导出来的模型,或者是你软件问题.CAD的三维功能很不错,在机械行业足够应付你的工作,而且CAD不管是出三维图还是二维图都是最快的。
回复 支持 反对

使用道具 举报

发表于 2010-11-30 11:00:08 | 显示全部楼层
回复 8# pzweng


"而且CAD不管是出三维图还是二维图都是最快的。"  ???----不敢苟同!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-11-30 20:38:25 | 显示全部楼层
回复 8# pzweng


    非常感谢! 受教!
回复 支持 反对

使用道具 举报
