这个图怎么画

llf0303 · 发表于 2010-8-9 18:01:38

jiaoxue.rar (135.92 KB, 下载次数: 42)

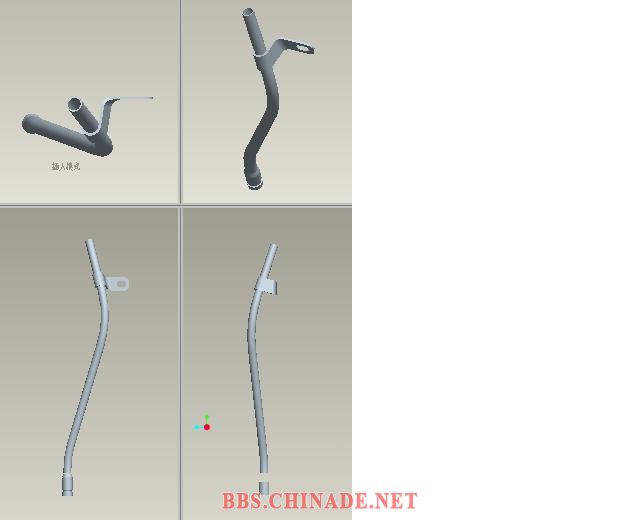

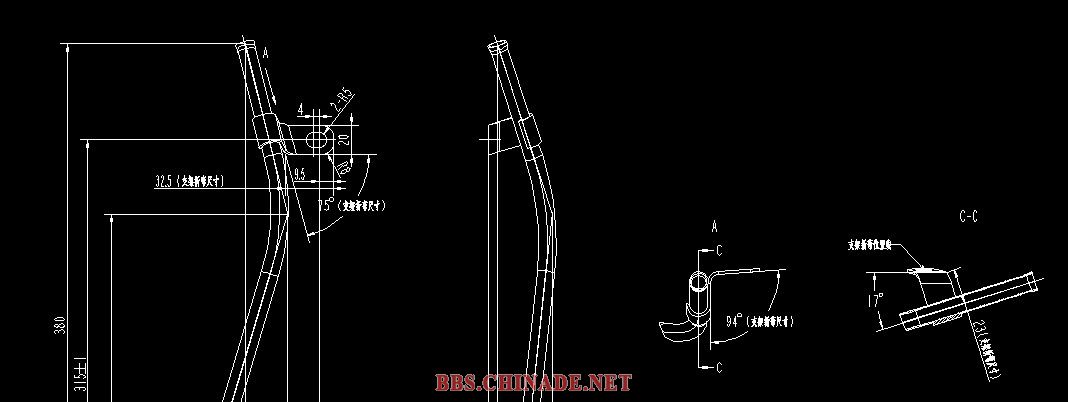

重点是支架附着在管子上，那个斜坡对本人来说也有点难度，如果朋友们有CAD的话，那是最好了，可以直接打开来看，我先截图吧，向大家求教啦！把整个图画出来的哦

beyond20058 · 发表于 2010-8-10 09:35:41

看的不是明白的，有实物就好了，像这种图最主要是找到参考

wanggang888 · 发表于 2010-8-10 11:27:06

llf0303 · 发表于 2010-8-10 14:43:04

视图够了啊

zjk119 · 发表于 2010-8-19 09:39:04

有难度继续关注吧

llf0303 · 发表于 2010-12-28 12:59:46

各位大虾，求教了..........

liu · 发表于 2010-12-28 16:31:52

画了下。。你图的尺寸不成比例
我的方法很麻烦。。期待好方法

wubaojia820426 · 发表于 2010-12-28 17:15:51

尺寸不完整~~~不知道怎么帮你~~~
