链条阵列题目+2,截至8.15(加分结束)

pzweng · 发表于 2010-7-25 12:07:58

本帖最后由 pzweng 于 2010-8-16 19:17 编辑

今天做了道题给大家做做，题目不难,+2分，

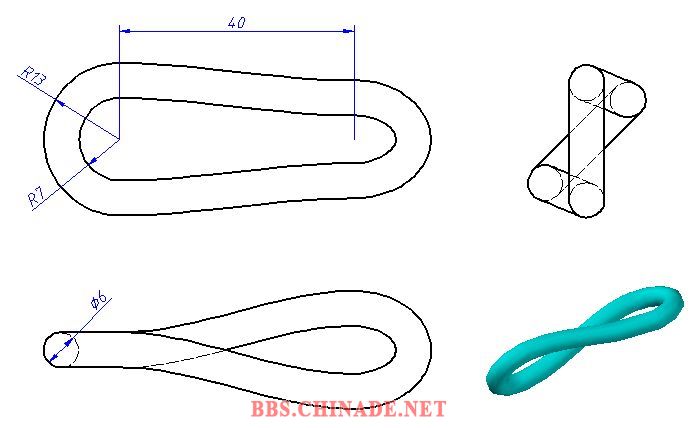

要求：要以CAD建模,参照图片尺寸建模
一定要沿曲线阵列
贴出效果图,以及源文件(源文件设置权限100)

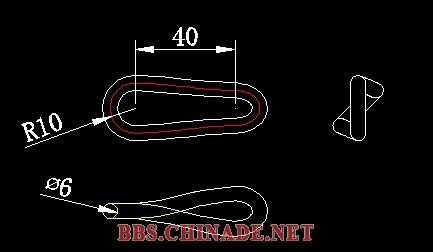

单个链节图

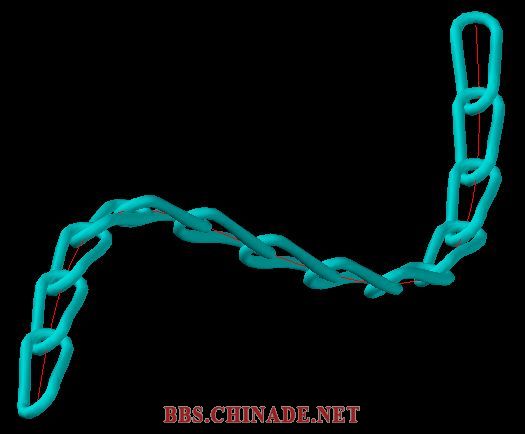

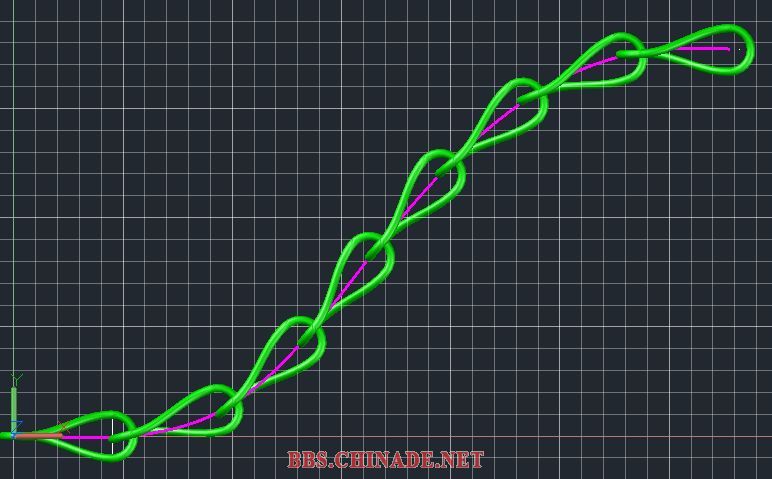

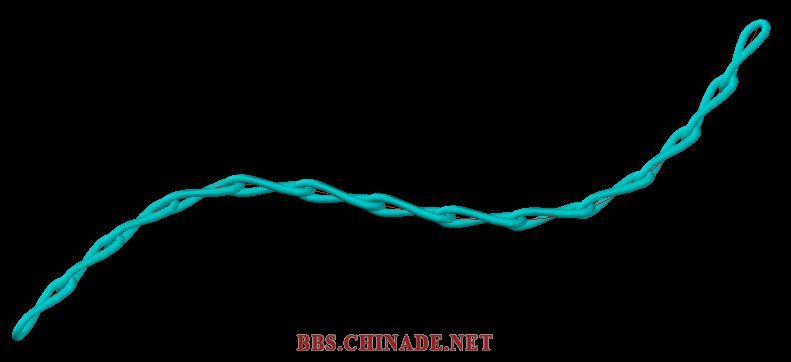

效果图

这么简单的题竟然很少人问津，改天出教程

飞龙 · 发表于 2010-7-25 13:20:42

CAD的三维建模功能随着版本的更新，功能也是不断的增强，希望能够看到更多人能够把这个用CAD做出来！

彼岸花 · 发表于 2010-7-25 13:58:11

支持！传说中的CAD这么强大。

qgrmdtj · 发表于 2010-7-25 16:41:47

看来要好好加强一下CAD了

yczsp · 发表于 2010-7-25 22:31:09

重重顶顶！

yczsp · 发表于 2010-7-26 01:10:41

是可以做出来的。（与原图有所区别，截面直经改为Φ4了）

pzweng · 发表于 2010-7-26 11:05:36

回复 6# yczsp

你用的是07版的吧，我还在用04版CAD

yczsp · 发表于 2010-7-26 19:34:24

回复 7# pzweng

2011版。
其它版本都可以做出来的。

yczsp · 发表于 2010-7-26 22:49:36

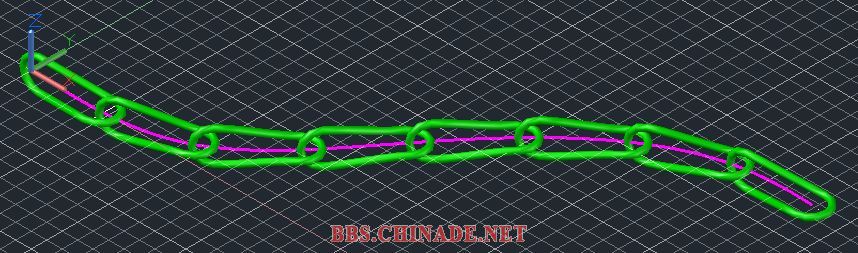

按原图尺寸重新做了一个，以支持版主。

wanihe · 发表于 2010-8-2 19:02:01

好久没来了，顶一个！
