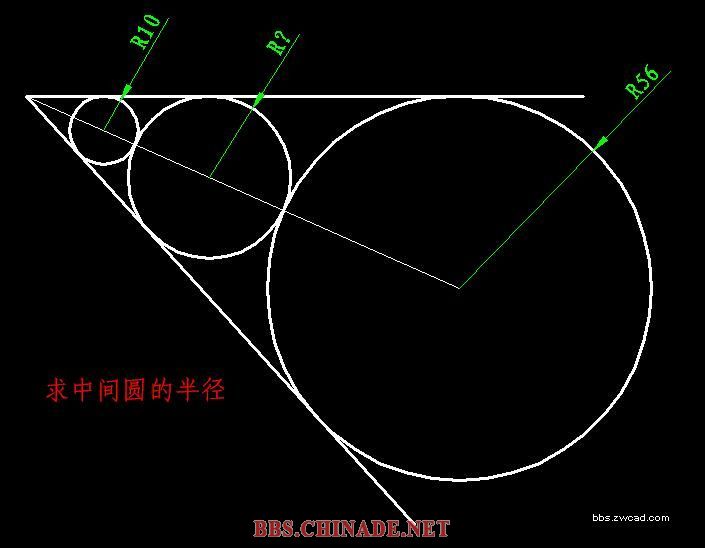

求圆的半径（+1分，加分结束）

pzweng · 发表于 2010-7-25 10:29:05

本帖最后由 yczsp 于 2010-8-5 10:12 编辑

大家有兴趣想想如何解些图，我想不是很难的,不要算出来,要画出来,出其解法步骤，第一个贴教程者加分

yczsp · 发表于 2010-7-25 22:06:24

此题如果使用2010以后的版本解题，方法很简单。
故，贴使用2010以前版本解题方法者，技术分+1、华币+2。

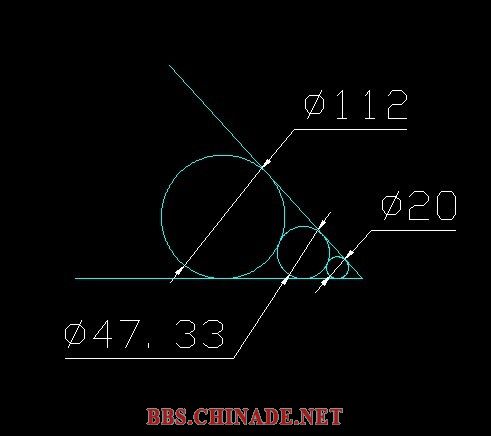

yuegui12 · 发表于 2010-7-26 15:03:34

不算，斩时想不出怎么画？
不过先计算再画出来就不复杂？

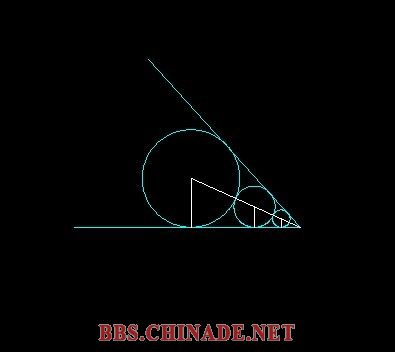

设同为角为α
中间圆半径为r
cosα=56/56+r
cosα=r/10+r
算出r约等23.6643
这样就可以根据半径画出图来了
我用的是CAD2007

pzweng · 发表于 2010-7-26 18:57:12

回复 3# yuegui12

那你是算出来的，算的话很简单了。就是三个相似三角形。有方法画出来吗

彼岸花 · 发表于 2010-7-27 18:18:39

回复 3# yuegui12

算出来肯定不符合要求啦。

yczsp · 发表于 2010-7-28 02:28:09

本帖最后由 yczsp 于 2010-8-5 10:09 编辑

没什么人做啊！
其实想通了就简单了，上一个GIF教程。加分结束后，再取消阅读权限。

------已取消阅读权限。

求圆的半经.rar (508.5 KB, 下载次数: 19)

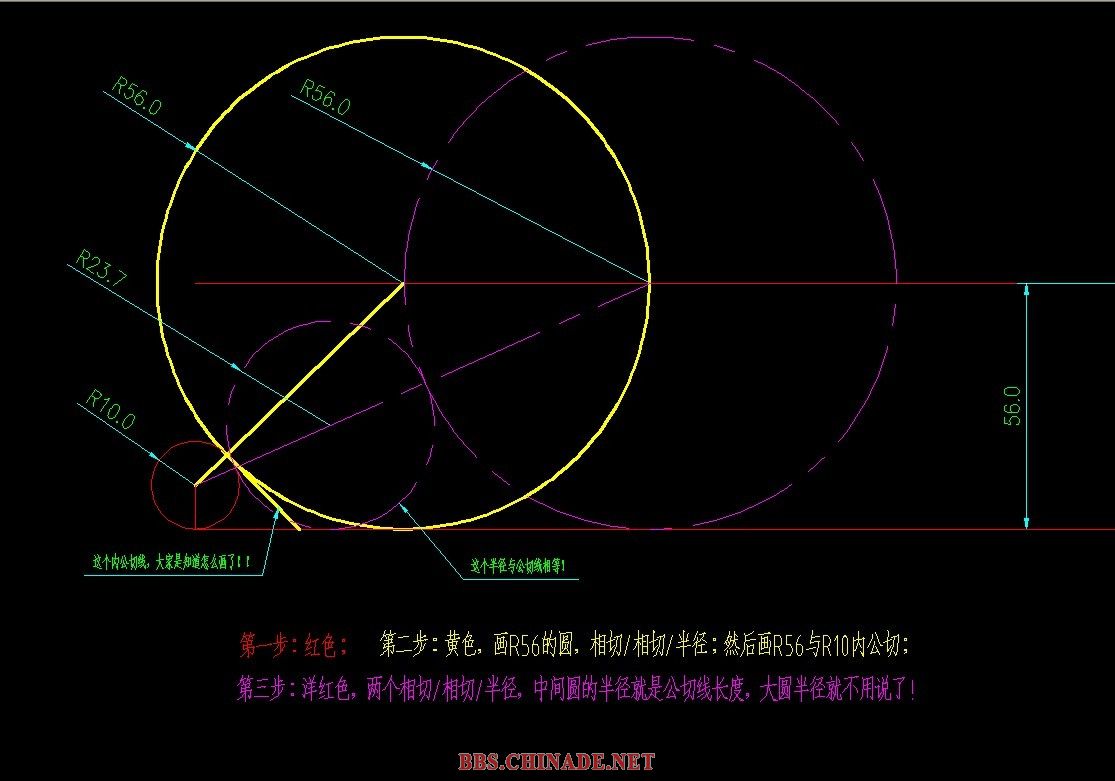

shchx · 发表于 2010-7-28 09:39:07

这个分还是不太好拿的！
我来一个！

点评！！！

CLZY · 发表于 2010-7-28 11:19:27

本帖最后由 CLZY 于 2010-7-28 12:17 编辑

请PP：

Drawing4.rar (17.06 KB, 下载次数: 5)

shchx · 发表于 2010-7-28 13:18:33

这个分还是不太好拿的！
我来一个！

点评！！！
shchx 发表于 2010-7-28 09:39

就是分少了点...

amandohan · 发表于 2010-7-29 09:22:06

很多CAD的高手在呢..
